【花雕体验】15 尝试搭建Beetle ESP32 C3之Arduino开发环境
分 享
扫描二维码分享

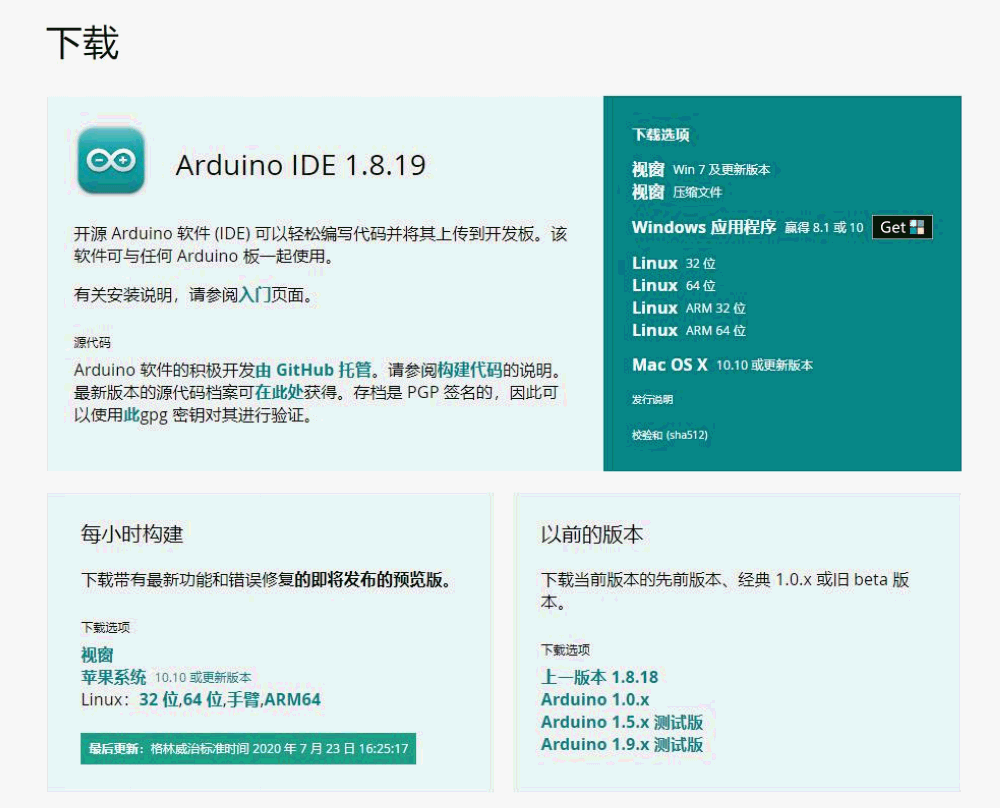

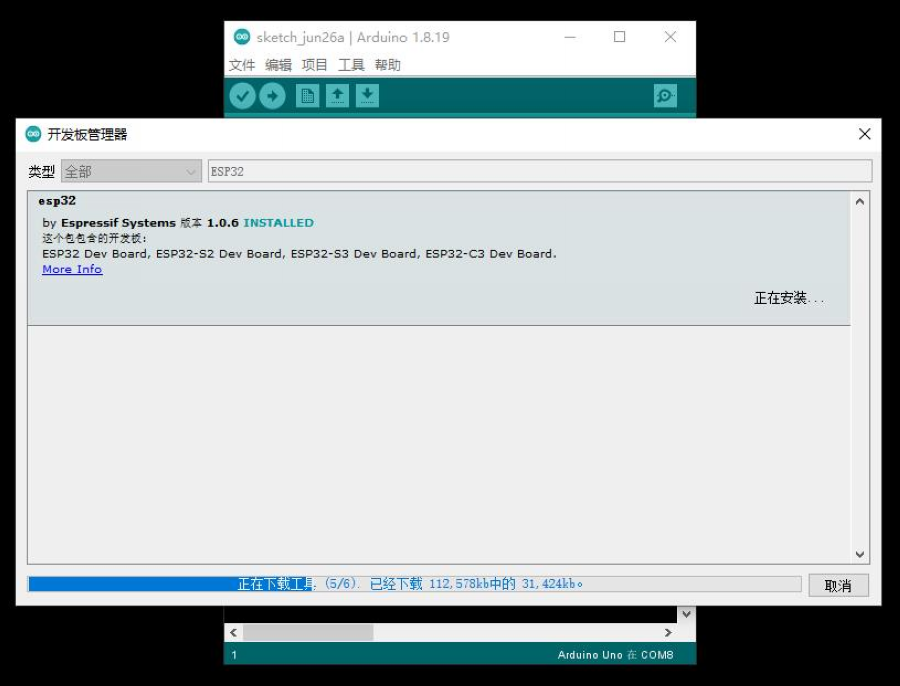

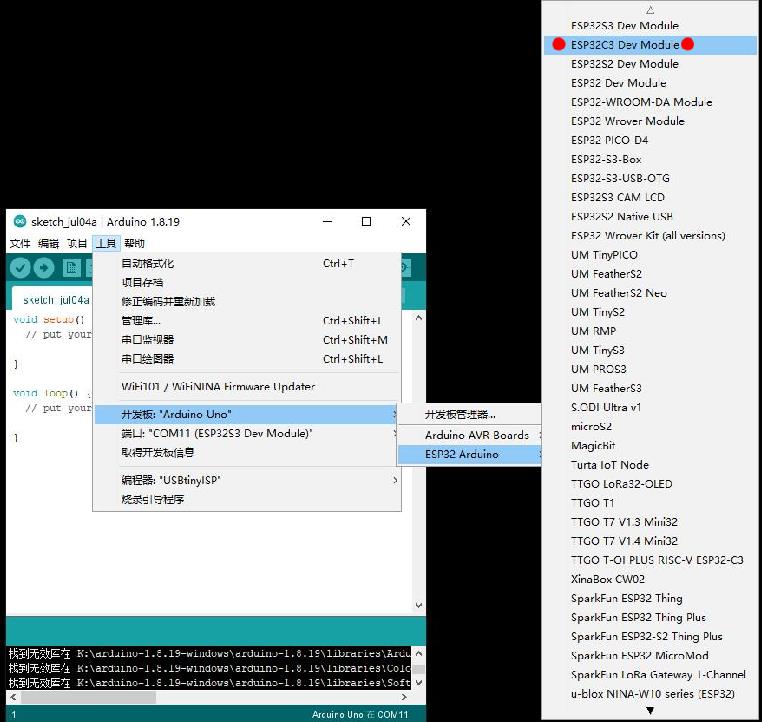

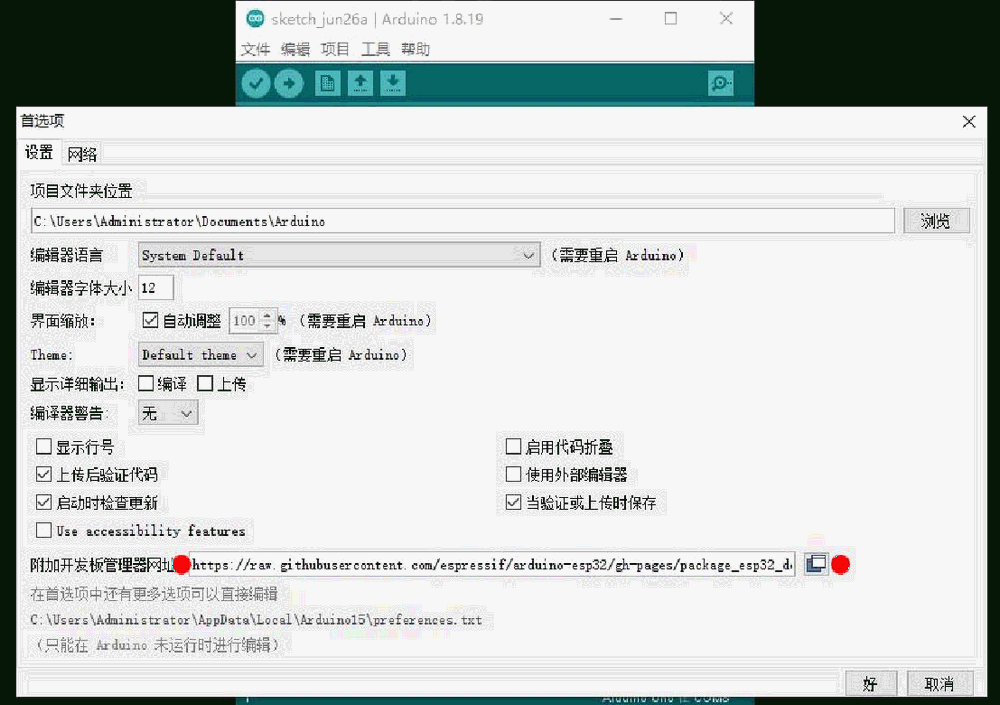

【花雕体验】15 尝试搭建Beetle ESP32 C3之Arduino开发环境
花雕体验
雕爷学编程
关注
发布时间: 2022-07-05
丨
阅读: 962

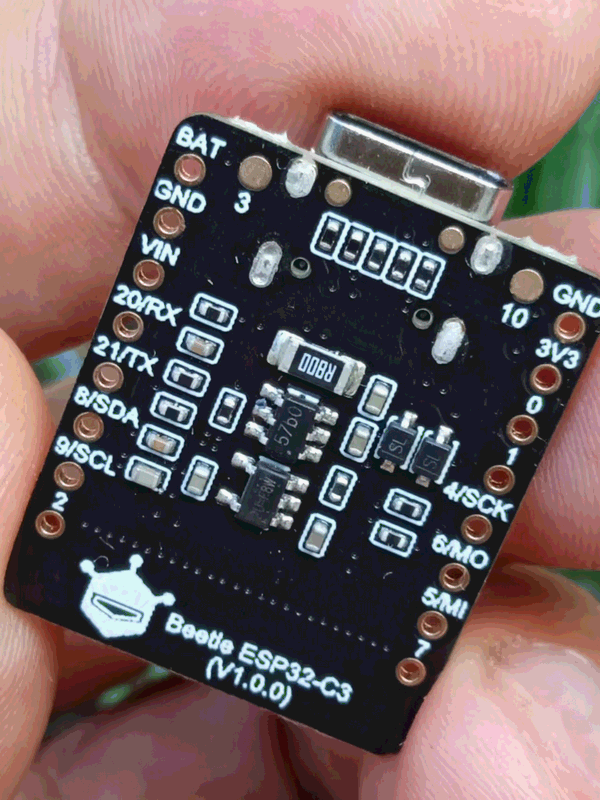

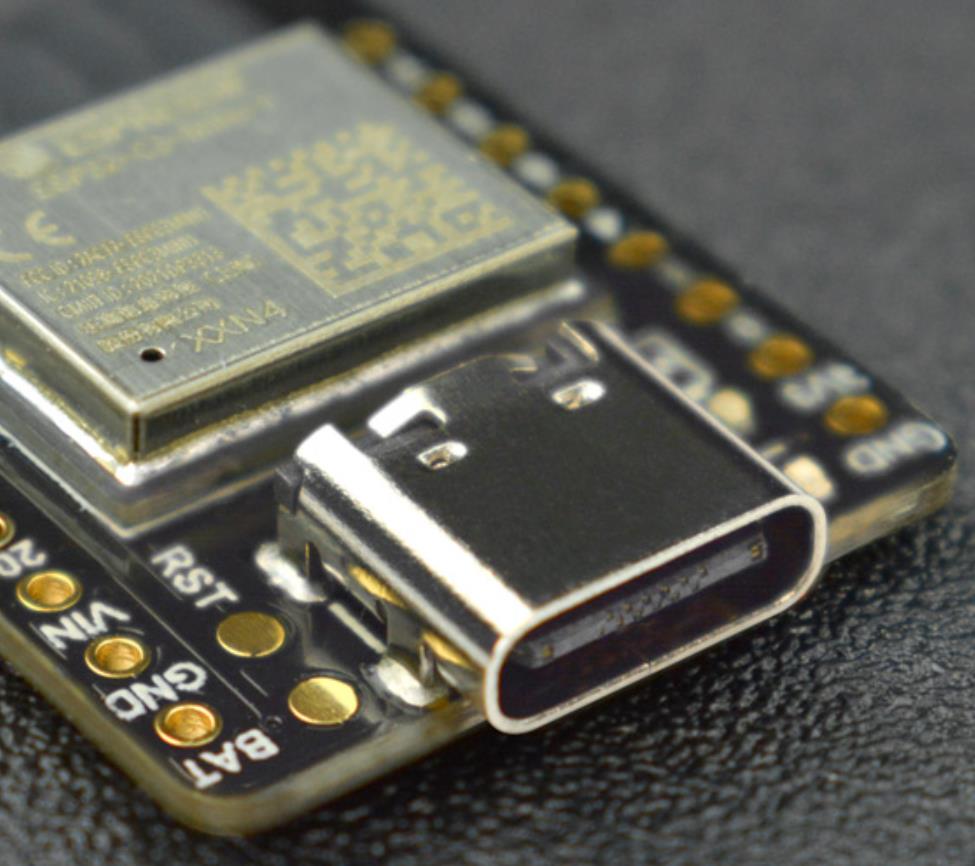

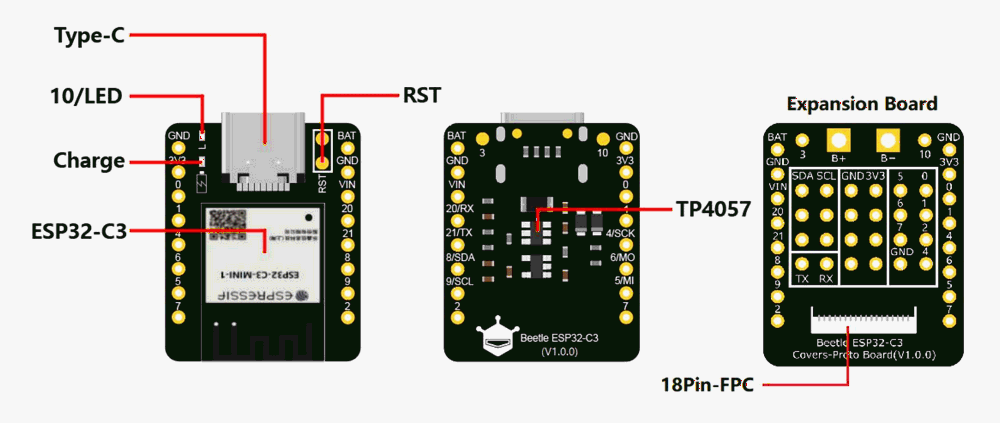

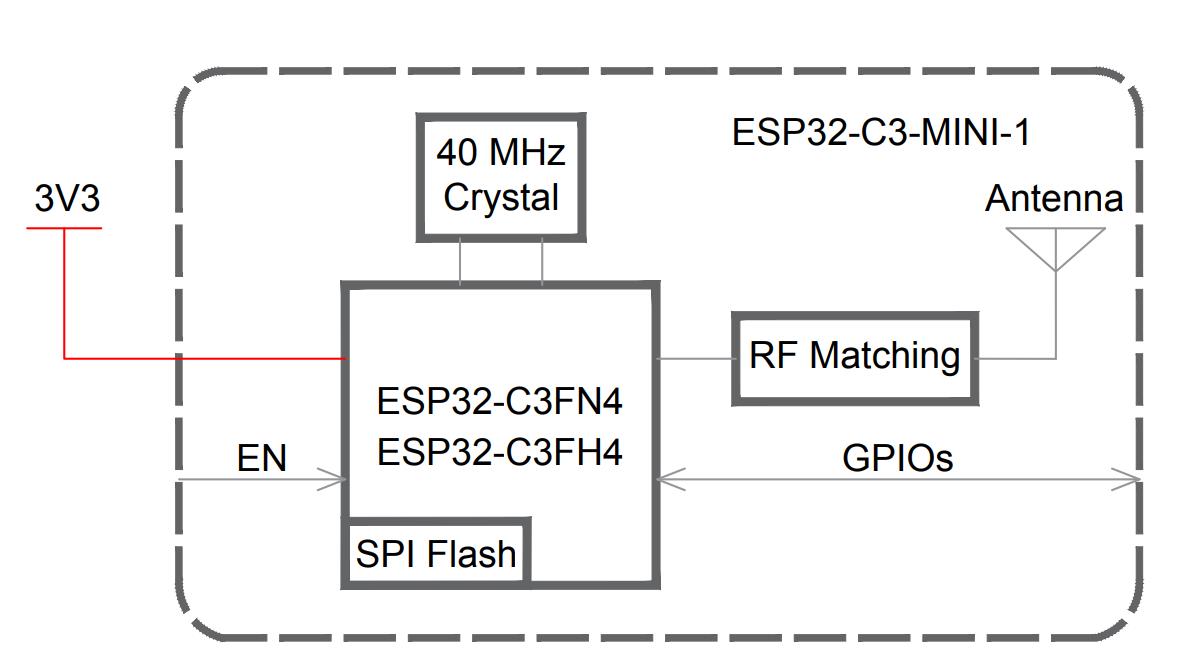

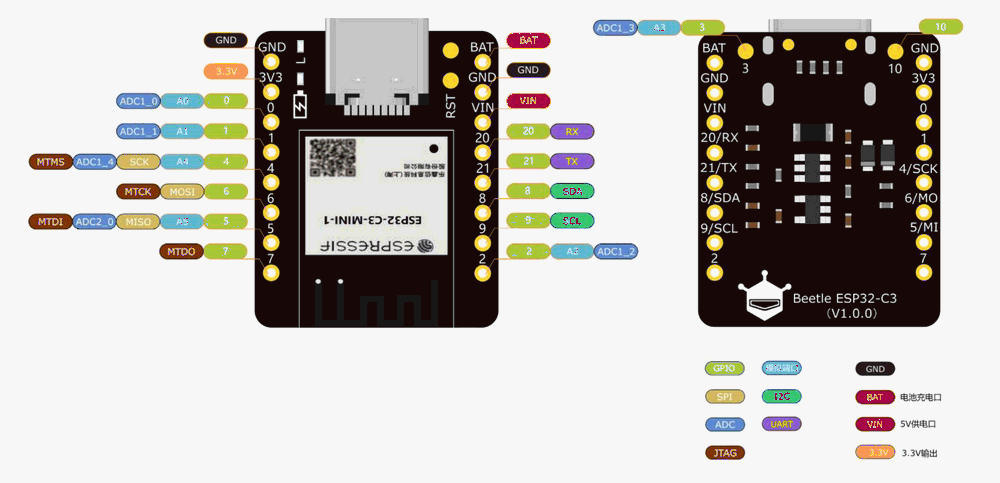

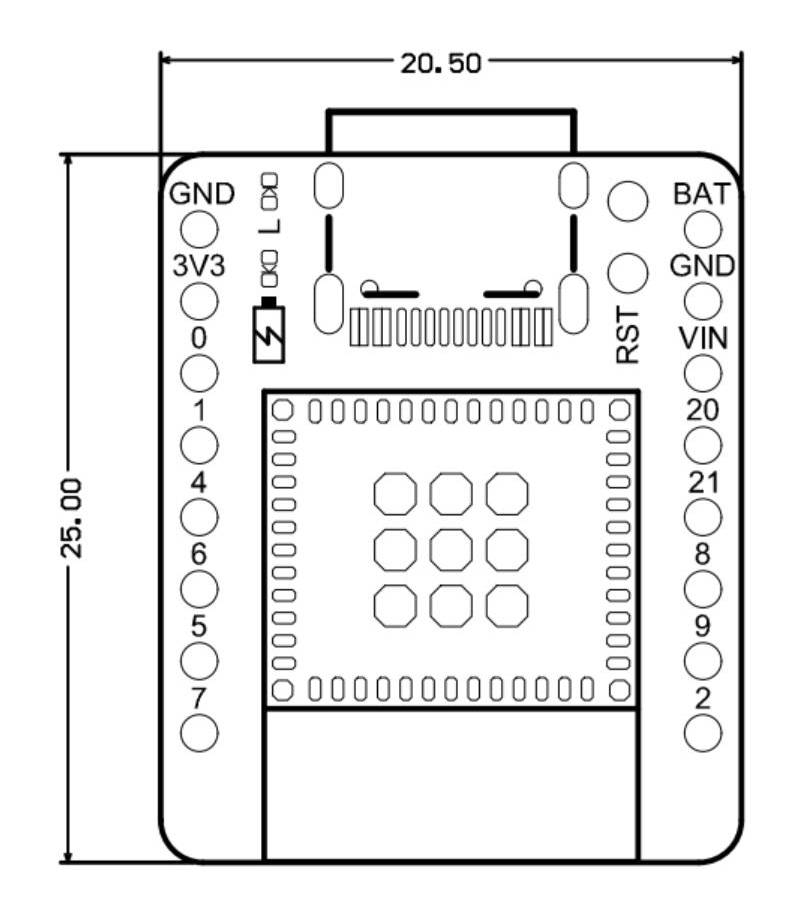

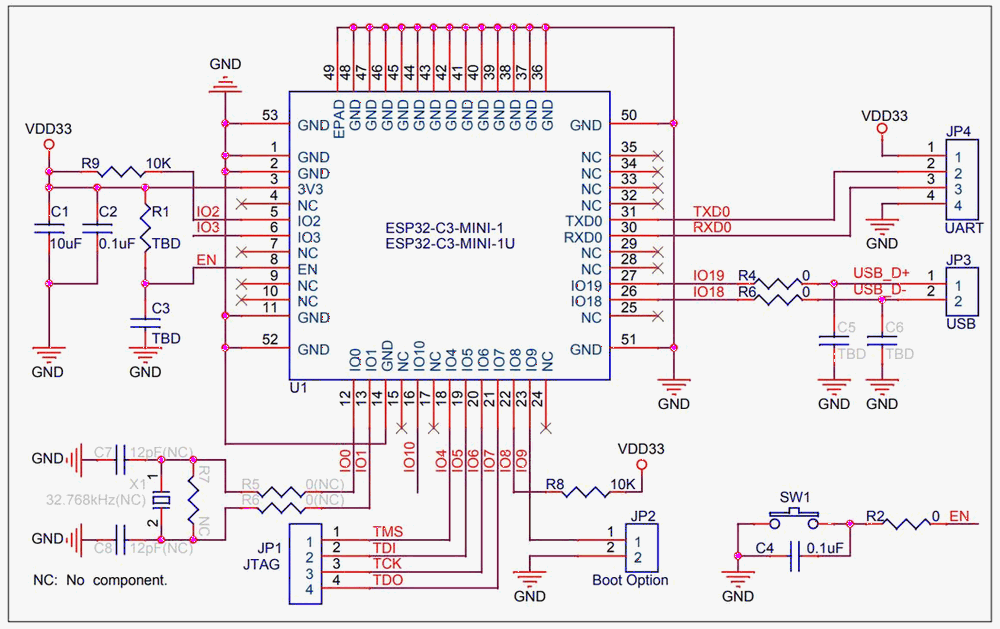

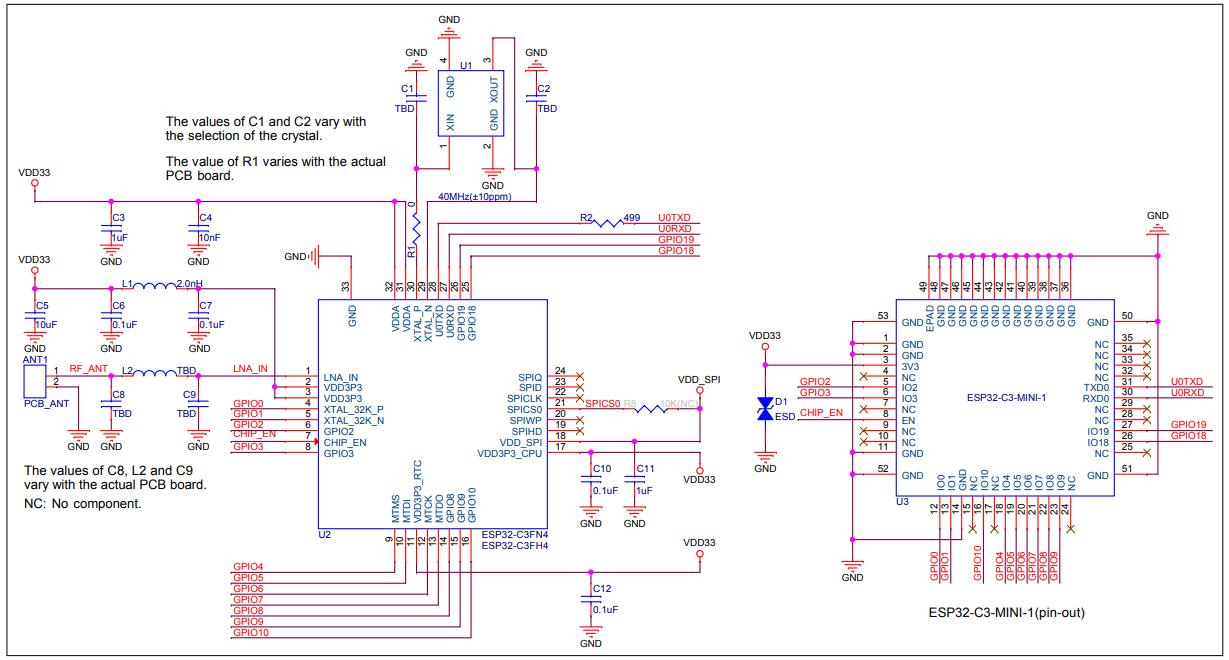

刚收到这款开发板非常的mini,长度25mm,宽度只有20.5mm。 ![](https://cf04.ickimg.com/bbsimages/202207/c91d67f44caf49b65d52eeae7fe19e9f.gif) ![](https://cf04.ickimg.com/bbsimages/202207/7991b3436f503778eca1f7fc8769fd8d.gif) Beetle ESP32-C3是一款基于ESP32-C3 RISC-V 32位单核处理器芯片的主控板,专为物联网 (IoT) 设备而设计。Beetle ESP32-C3在仅硬币大小的体积上引出了多达13个IO口,制作项目时不必再担心IO口不够用的情况,同时主控板还集成锂电池充电管理功能,可以直接连接锂电池,不需要外围模块,同时保证应用体积和安全性。Beetle ESP32-C3配套的扩展板在未增加太大体积的情况下,引出了更多的电源,在制作项目时焊接更加方便,板载的GDI显示屏接口解决使用屏幕时的接线烦恼。 Beetle ESP32-C3支持Wi-Fi 和 Bluetooth 5 (LE) 双模通讯,降低了设备配网难度,同时还支持蓝牙 Mesh (Bluetooth Mesh) 协议和乐鑫 Wi-Fi Mesh可以实现更高的通讯稳定性和更大的覆盖面积,适用于广泛的物联网应用场景。Beetle ESP32-C3拥有详细的示例教程,通过教程可以轻松的使用控制器的无线功能,连接阿里云、IFTTT等物联网平台,同时DFRobot商城提供了上千种传感器和执行器,这些传感器和执行器也有详细的教程,因此你可以轻松搭建出自己的物联网系统。 Beetle ESP32-C3可以使用Arduino IDE、ESP-IDF、MicroPython进行编程(MicroPython教程后续推出),C语言、python都可以轻松的操纵硬件。 ![](https://cf04.ickimg.com/bbsimages/202207/8c30cb86c603e0d80e7e4f799a96b23e.jpg) 特征 超小体积,尺寸仅25*20.5mm,板载锂电池充电管理,充放电更安全,配套扩展板,制作项目、使用屏幕更加方便,RISC-V 32位内核,支持Wi-Fi 和 Bluetooth 5 (LE) 双模通讯。 参数 1、基本参数 工作电压: 3.3V Type-C输入电压: 5V DC VIN输入电压:5V DC 工作电流: 25mA 最大充电电流: 400mA 工作温度:-40~105℃ 模块尺寸:25x20.5mm 2、硬件信息 处理器:32 位 RISC-V 单核处理器 主频:160 MHz SRAM:400KB ROM:384KB Flash:4MB RTC SRAM:8KB 时钟:外置 (32 kHz) 晶振、内置快速 RC 振荡器时钟 17.5 MHz(可调节)、以及PLL时钟 USB: USB 2.0 可达 12Mbit/s 3、WIFI WIFI协议:IEEE 802.11b/g/n WIFI频宽: 2.4 GHz 频带支持 20 MHz 和 40 MHz 频宽 WIFI模式:Station 模式、SoftAP 模式、SoftAP+Station 模式和混杂模式 WIFI频率:2.4GHz 帧聚合: TX/RX A-MPDU, TX/RX A-MSDU 4、蓝牙 蓝牙协议:Bluetooth 5、Bluetooth mesh 蓝牙频率:125 Kbps、500 Kbps、1 Mbps、2 Mbps 5、接口引脚 数字I/O x13 LED PWM 控制器 6个通道 SPI x1 UART x2 I2C x1 I2S x1 红外收发器:发送通道 x2、接收通道 x2,(任意管脚) 2 × 12 位 SAR 模/数转换器, 6 个通道 DMA 控制器,3 个接收通道和 3 个发送通道 ![](https://cf04.ickimg.com/bbsimages/202207/7596421a7578a54a402c88448643e54e.jpg) 功能指示 Type-C:5V 10/LED:板载LED引脚 ESP32-C3模组:乐鑫公司推出的最新ESP32-C3模组 RST:复位引脚,短接触点触发复位 TP4057:TP4057锂电池充电管理芯片 Charge:充电指示灯 熄灭:未接入电源或已充满 常亮:充电中 闪烁:电池未接入 18Pin-FPC : GDI显示屏接口 ![](https://cf04.ickimg.com/bbsimages/202207/fbf04335d50091ff5a119a24f61b5f3a.gif) 引脚概述 GPIO:常规引脚 模拟端口:模拟输入引脚 JTAG:调试接口 ADC:模数转换 VIN:5V电源输入 BAT:电池接入口 ![](https://cf04.ickimg.com/bbsimages/202207/30318f62c4cf5caa516d4b004188011e.gif) ESP32C3MINI1 功能框图 ![](https://cf04.ickimg.com/bbsimages/202207/3b33b46c24b574c1d6d4d25b6cae43f8.jpg) ESP32C3MINI1 原理图 ![](https://cf04.ickimg.com/bbsimages/202207/41c991e219b075bf09237e8574d53335.jpg) 模组与外围器件(如电源、天线、复位按钮、JTAG 接口、UART 接口等)连接的应用电路图 ![](https://cf04.ickimg.com/bbsimages/202207/19f614c8572c1e4a32708f10daff661f.gif) 附录:相关文档和资源 相关文档 • 《ESP32-C3 技术参考手册》 – 提供 ESP32-C3 芯片的存储器和外设的详细使用说明。 • 《ESP32-C3 技术规格书》 – 提供 ESP32-C3 芯片的硬件技术规格。 • 证书 http://espressif.com/zh-hans/support/documents/certificates • 文档更新和订阅通知 http://espressif.com/zh-hans/support/download/documents 开发者社区 • 《ESP32-C3 ESP-IDF 编程指南》 – ESP-IDF 开发框架的文档中心。 • ESP-IDF 及 GitHub 上的其它开发框架 http://github.com/espressif • ESP32 论坛 – 工程师对工程师 (E2E) 的社区,您可以在这里提出问题、解决问题、分享知识、探索观点。 http://esp32.com/ • The ESP Journal – 分享乐鑫工程师的最佳实践、技术文章和工作随笔。 http://medium.com/the-esp-journal • SDK 和演示、App、工具、AT 等下载资源 http://espressif.com/zh-hans/support/download/sdks-demos 乐鑫产品 • ESP32-C3 系列芯片 – ESP32-C3 全系列芯片。 http://espressif.com/zh-hans/products/socs?id=ESP32-C3 • ESP32-C3 系列模组 – ESP32-C3 全系列模组。 http://espressif.com/zh-hans/products/modules?id=ESP32-C3 • ESP32-C3 系列开发板 – ESP32-C3 全系列开发板。 http://espressif.com/zh-hans/products/devkits?id=ESP32-C3 • ESP Product Selector(乐鑫产品选型工具)– 通过筛选性能参数、进行产品对比快速定位您所需要的产品。 http://products.espressif.com/#/product-selector?language=zh 下载安装Arduino IDE(已经安装的可以跳过) https://www.arduino.cc/en/software ![](https://cf04.ickimg.com/bbsimages/202207/c03abce5fe315af1311dd5fd6903f737.gif) 添加ESP32C3开发板 (1)打开Arduino IDE,点击左上角的“文件>>首选项”,在“附加开发板管理器网址”一栏中填写: https://raw.githubusercontent.co ... sp32_dev_index.json ![](https://cf04.ickimg.com/bbsimages/202207/74d2ec9e55853c8f17a5bc4c57de51e0.gif) 打开开发板管理器,搜索“ESP32”,这里选择最新版本“2.0.3”进行安装 ![](https://cf04.ickimg.com/bbsimages/202207/8a767c99cc6cd67ad770346f33ed59a0.png) 选择开发板,这里选择了“ESP32C3 Dev Module” ![](https://cf04.ickimg.com/bbsimages/202207/bc9939f1e6986bf114b544a1fdc349a8.jpg) (待续)
