PS2无线遥控手柄与STM32单片机通信
分 享
扫描二维码分享
PS2无线遥控手柄与STM32单片机通信
无线遥控
STM32
嵌入式从0到1
关注
发布时间: 2020-12-03
丨
阅读: 4711

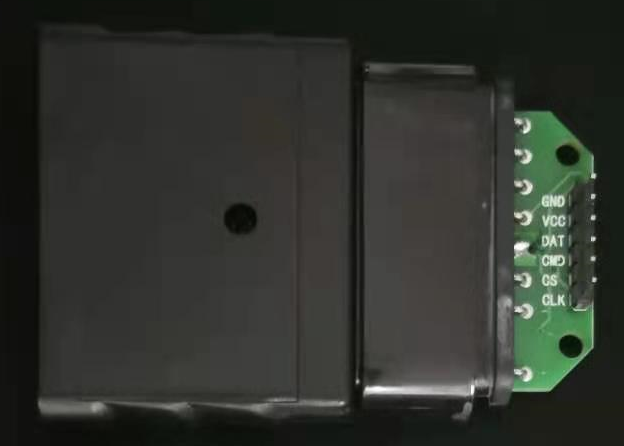

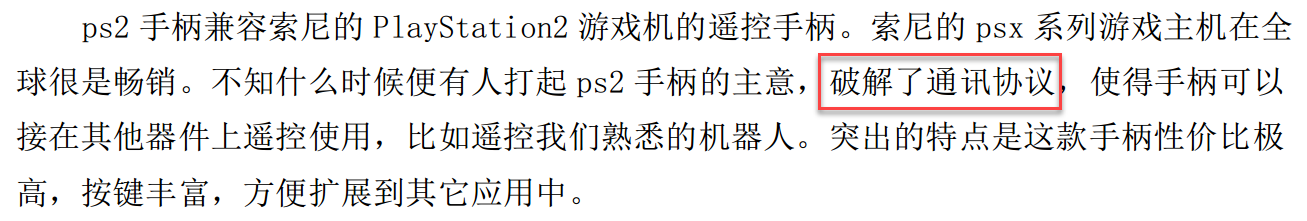

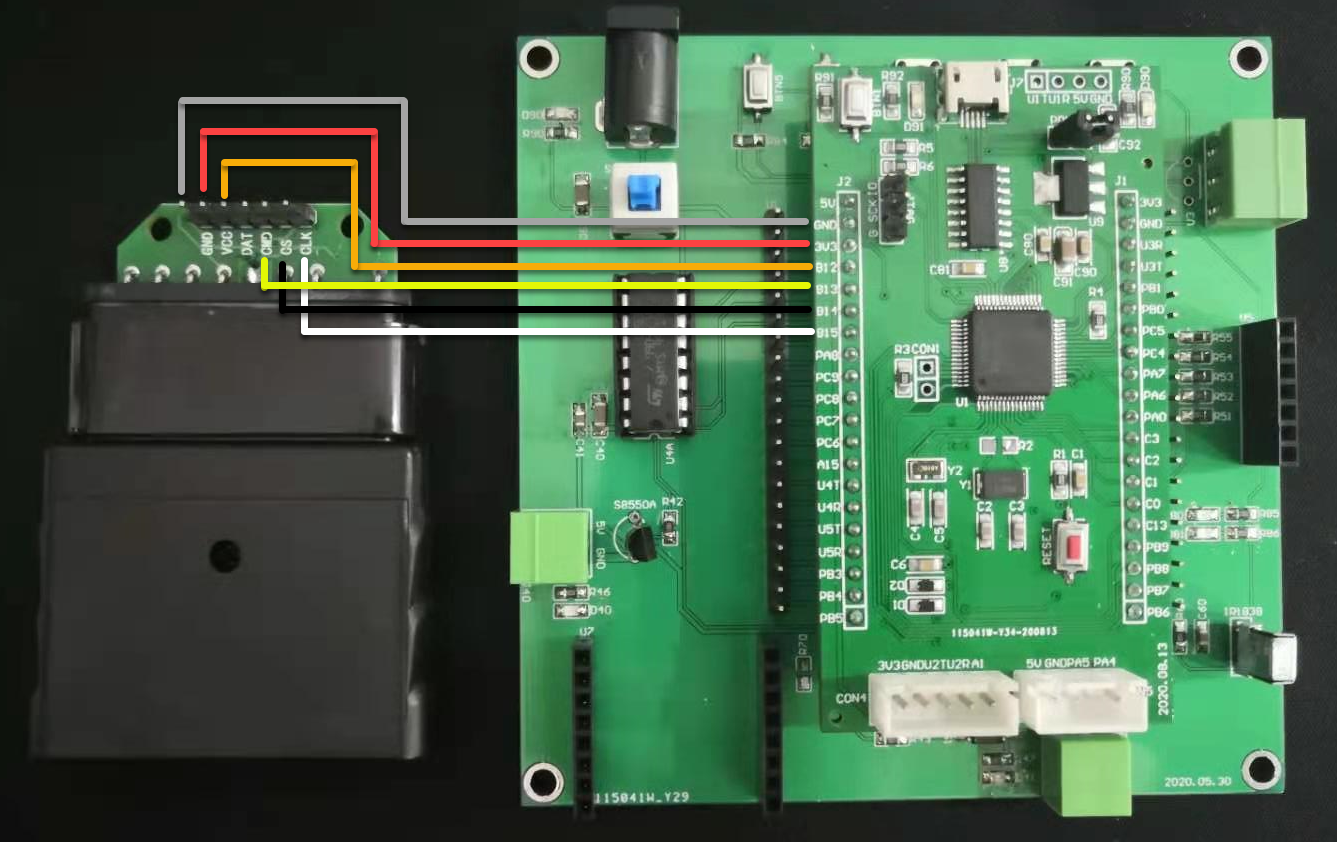

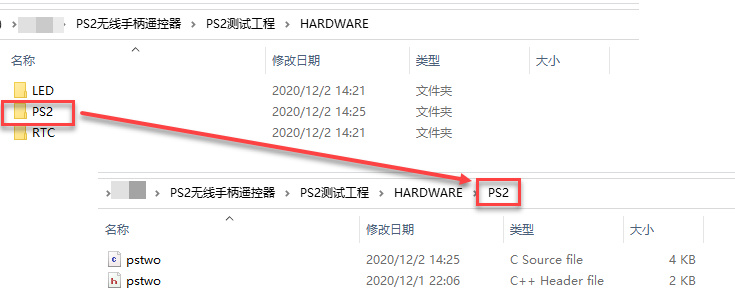

### PS2无线遥控手柄 接下来要做一个小车玩玩,在网上淘了一个PS2无线遥控手柄,用于控制小车的前进、后退等功能。 ![](https://img-blog.csdnimg.cn/20201202202931842.png) 实物图如下: ![](https://img-blog.csdnimg.cn/20201202203027903.png) 其中有两个PS2游戏摇杆,对应的驱动原理参见下文: [PS2游戏摇杆原理及控制实现](https://mp.weixin.qq.com/s/KZRd7A2jlJ-UNa9FqUZqjw) ### 接收器 与这个手柄配套的还有一个接收器,用于接收PS2无线遥控手柄发送过来的数据 ![](https://img-blog.csdnimg.cn/20201202203044818.png) 该接收器一共有六个引脚,分别定义如下: | **引脚** | **功能描述** | | --- | --- | | GND | 电源地 | | VCC | 接收器工作电源,电源范围3~5V | | DI/DAT | 信号流向:从手柄到主机,此信号是一个8bit的串行数据,同步传送于时钟的下降沿,即信号的读取在时钟由高变低的变化过程中完成。 | | DO/CMD | 信号流向:从主机到手柄,此信号和DI相对,信号是一个8bit的串行数据,同步传送于时钟的下降沿。 | | CS/SEL | 用于提供手柄触发信号。在通讯期间,处于低电平。 | | CLK | 时钟信号,由主机(STM32)发出,用于保持数据同步。 | **注意:** 1. 当接收器上的绿灯常亮时,证明手柄和接收器配对成功,可以正常进行数据通讯。如果手柄和接收器断开了,按手柄上的`START`键即可恢复配对; 2. 当手柄上的MODE指示灯没有点亮的时候,游戏摇杆四个方向输出按键键码值;当点击`MODE`按键后,手柄上的MODE指示灯变亮(红色),此时游戏摇杆四个方向输出AD值。 ### 硬件连接 接收器与STM32连接如下: ![](https://img-blog.csdnimg.cn/20201202203112325.png) | **接收器端** | **STM32端** | | :---: | :---: | | GND | GND | | VCC | 3V3 | | DI/DAT | PB12 | | DO/CMD | PB13 | | CS/SEL | PB14 | | CLK | PB15 | > **注:** 使用杜邦线直接与核心板相连即可,这里为了拍照查看方便,选用智能风扇的那个底板与接收器相连。 ### 程序移植 ![](https://img-blog.csdnimg.cn/20201202203125646.png) 因为这个手柄通讯协议在手册中写的不详细,咱们就不分析协议部分了,我将商家提供的驱动文件放到了咱们的工程目录中,具体位置如下所示: ![](https://img-blog.csdnimg.cn/20201202203137948.png) ### 添加驱动文件 #### 添加工程包含路径 ![](https://img-blog.csdnimg.cn/20201202203207430.png) #### 添加`pstwo.c`文件 ![](https://img-blog.csdnimg.cn/20201202203221364.png) #### 修改宏定义 ![](https://img-blog.csdnimg.cn/20201202203234133.png) #### 修改GPIO初始化代码 ![](https://img-blog.csdnimg.cn/20201202203244872.png) 上面的宏定义和GPIO的初始化代码要跟实际相连的GPIO一致。 `main.c`文件直接使用即可,不用修改了。 ### 结果展示 测试出了所有按键的键码值,留着备用: ![](https://img-blog.csdnimg.cn/20201202203301825.png) 只需要占用4个GPIO口即可实现16个按键的扩展,而且具有无线功能,作为小车的遥控器太适合了。 ### 资料获取 本实例使用的主芯片是:STM32F103RET6,开发环境为 Keil 5 。 本实例的完整工程及模块店家提供的资料,在本文留言区置顶消息处获得。 今天开始正式回归STM32,鸿蒙先告一段落,大家想要在小车上增添什么功能,在留言区留言给我,你留言,我来安排! ### 欢迎关注 程序员小哈带你玩转嵌入式,微信搜索:**嵌入式从0到1**,更多干货等着你。 也可以进入小哈哥的个人博客:[www.xiaohage.com](www.xiaohage.com) 获取更多内容。
