## ESP32-C3简介
ESP32-C3 是一款安全稳定、低功耗、低成本的物联网芯片，搭载 RISC-V 32 位单核处理器，支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE)。
详细文档介绍可以参考[乐鑫官网](https://www.espressif.com/zh-hans/products/socs/esp32-c3 "乐鑫官网")

#### 安信可ESP32-C3F模块简介
ESP32-C3F 采用ESP32-C3芯片定制SMD-22封装（兼容ESP8266-12F针脚）的封装模块提供丰富的外设接口，包括 UART， PWM， SPI， I2S， I2C， ADC， 温度传感器和多达 13 个 GPIO。SPI Flash 默认配置 4MByte.

收到样品如图：
编带包装
![](https://cf04.ickimg.com/bbsimages/202106/3d9817b343a21bf1182eaf9158c22c98.jpg)

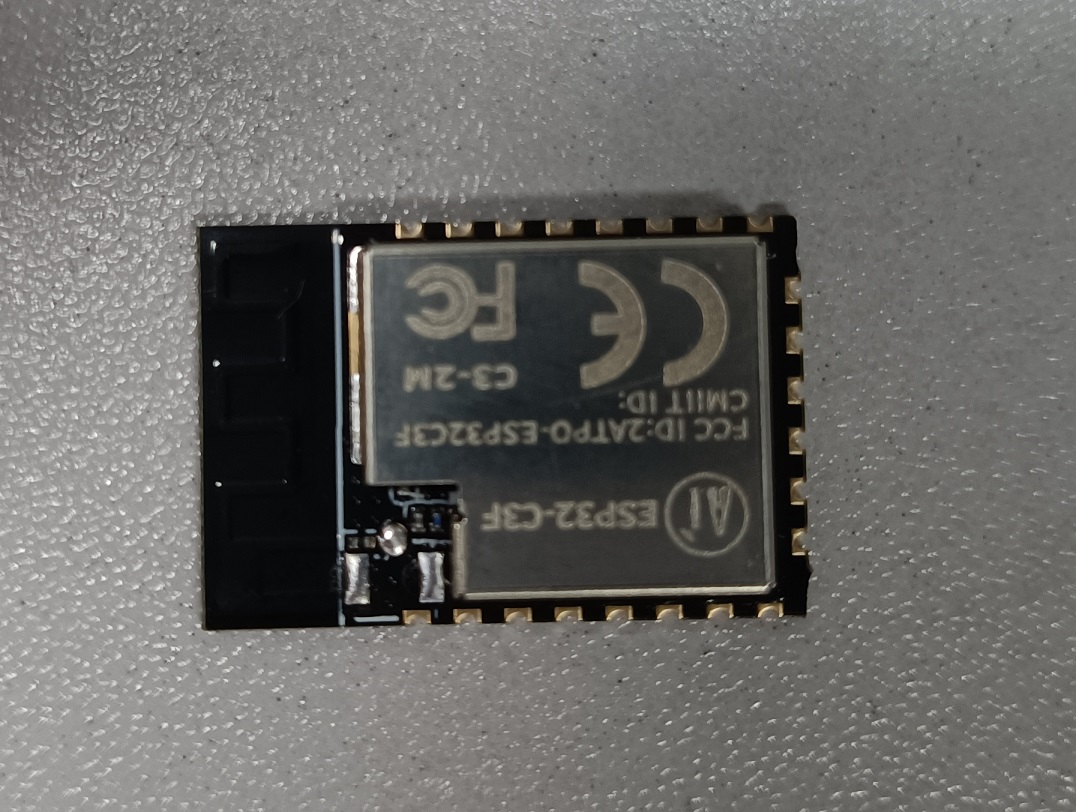

正面型号和ID
![](https://cf04.ickimg.com/bbsimages/202106/b1da4802960d3fabb33cde0002428edf.jpg)

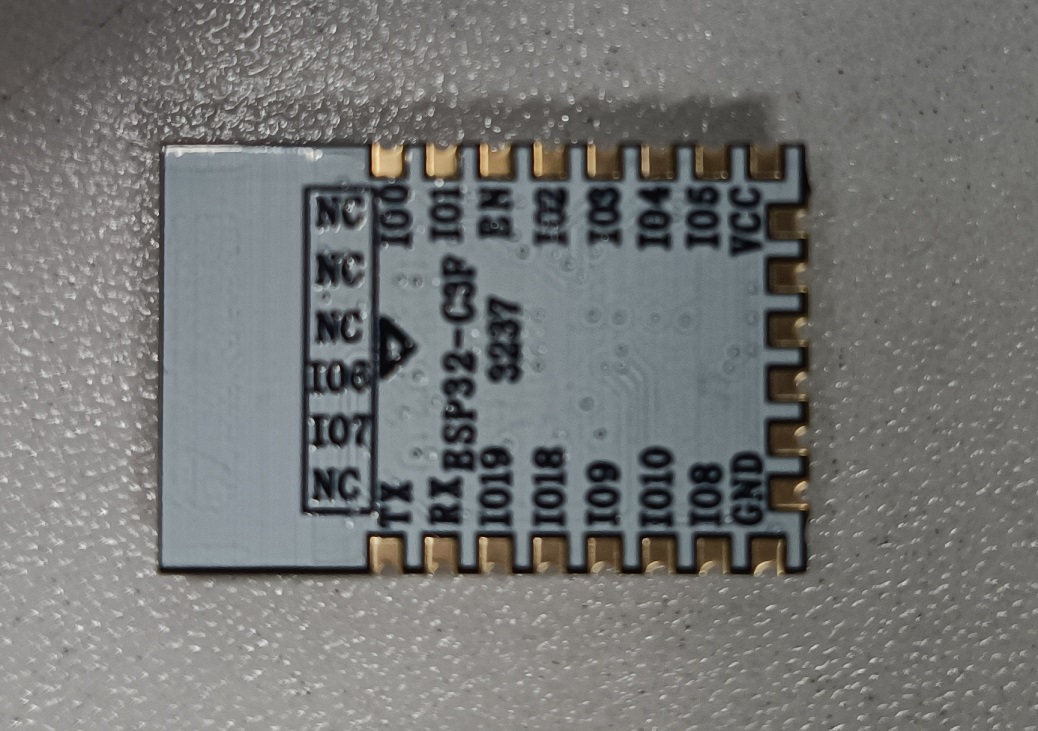

反面印有GPIO对应丝印
![](https://cf04.ickimg.com/bbsimages/202106/3f0e4e4df382a2c2c7d9b325a3ab05a0.jpg)

安信可官网没有找到ESP32-C3F模块相关资料，只有ESP-C3-12F 模组。
ESP-C3-12F 有两种 FLASH 配置， 分为外置 2M FLASH 和内置 4M FLASH
拿到的的是C3-2M 外置2M.

## 硬件搭建
#### 修改焊接

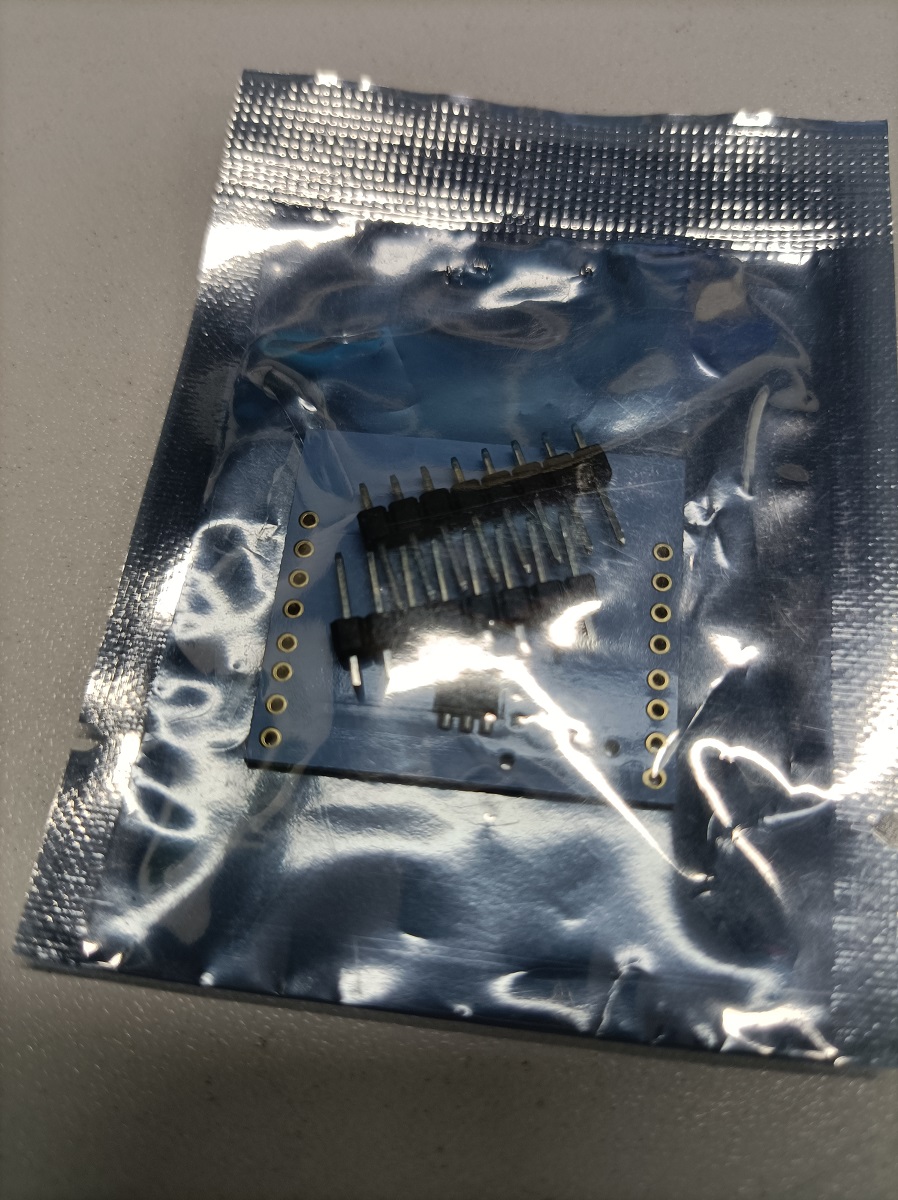

由于和ESP8266-12F针脚基本兼容，就买了块转接板，某宝两块包邮。
![](https://cf04.ickimg.com/bbsimages/202106/839bb577a3e1e9519c703cfce8211d8c.jpg)

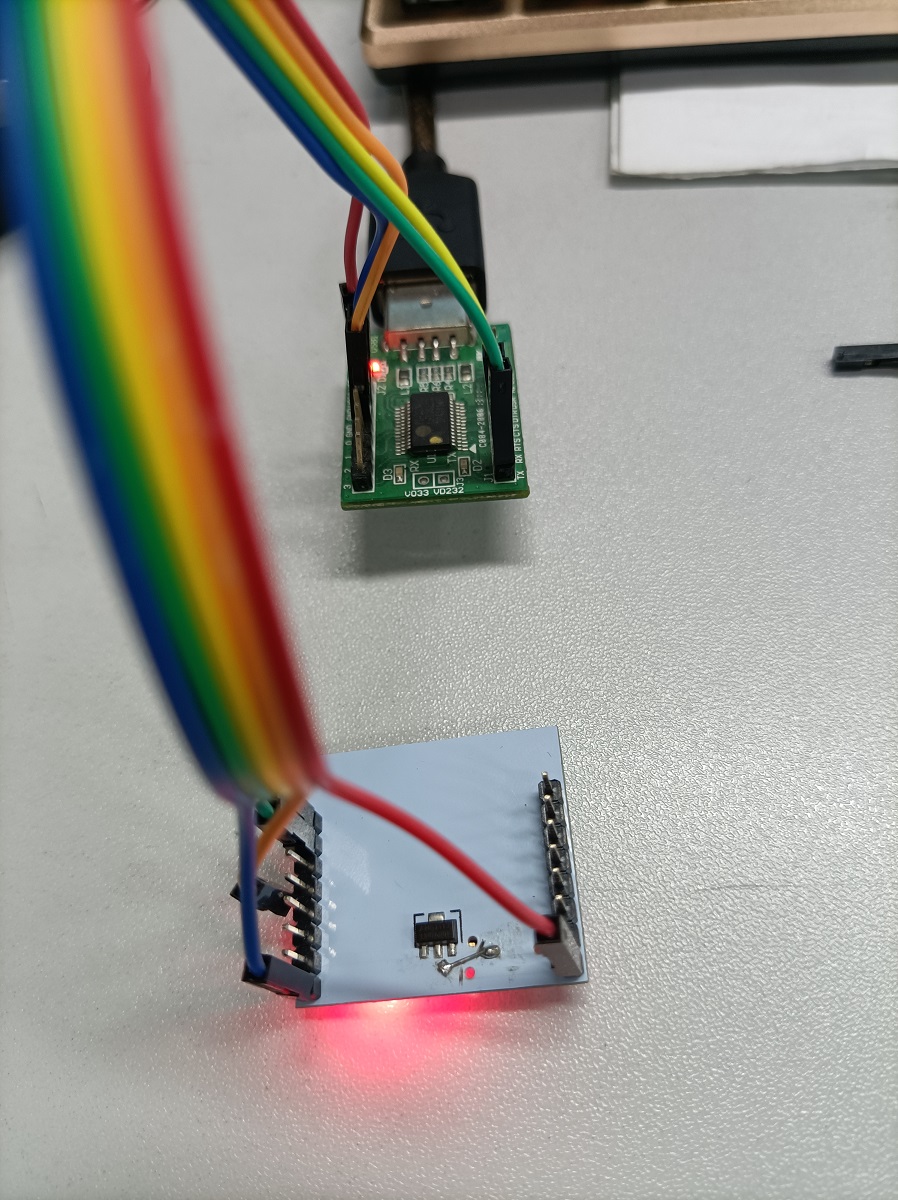

比较坑的是转接板焊接的AMS1117 3.3v稳压管针脚输入5V和输出3.3v接反了，只能动手修改线路，小刀切断两根管脚铜箔，正面有个0欧姆的电阻，只需焊一根条线搞定。
![](https://cf04.ickimg.com/bbsimages/202106/5eb694cb5d6e3308779e58ff2bfe3e5f.jpg)

#### 调试接线

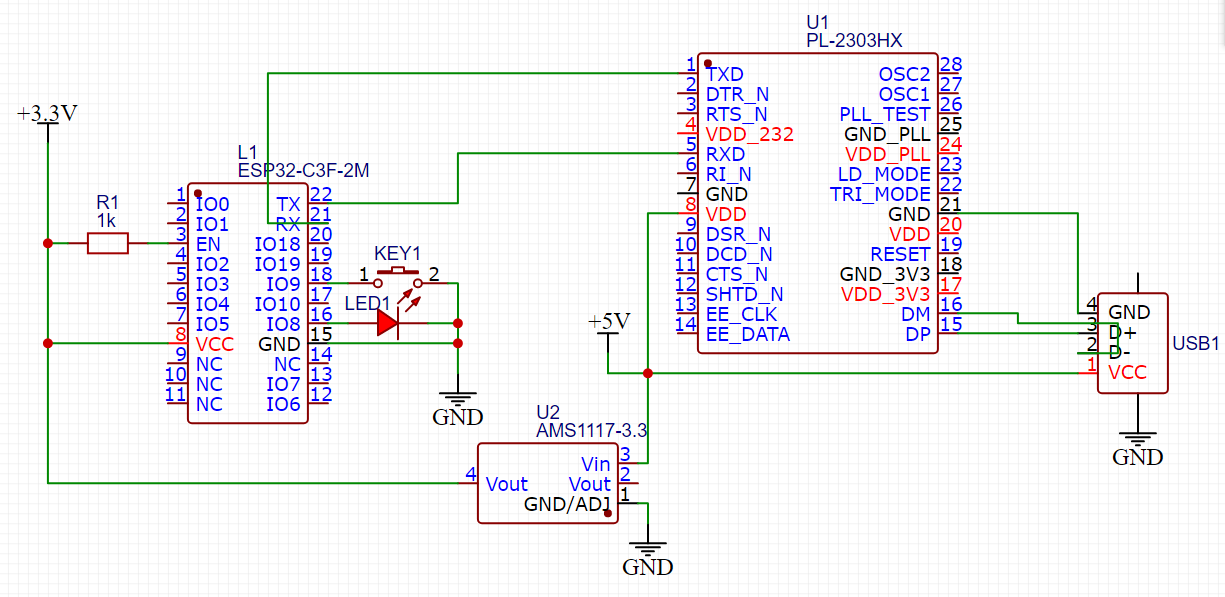

接线原理图
右边USB转串口的TX,RX与ESP-C3-12F的TX，RX交叉连接用于通讯和下载代码；
开关KEY1断开，选择启动模式是SPI启动模式， 闭合是下载启动模式；
IO8 移除转接板的电阻，替换一个贴片LED1 测试灯；
EN 1K电阻上拉使能。
![](https://cf04.ickimg.com/bbsimages/202106/ff13526acd510b3e3716d660d941c7b8.png)

## 二次开发Arduino环境搭建
#### 1.下载[Arduino IDE](https://www.arduino.cc/en/software "Arduino IDE")

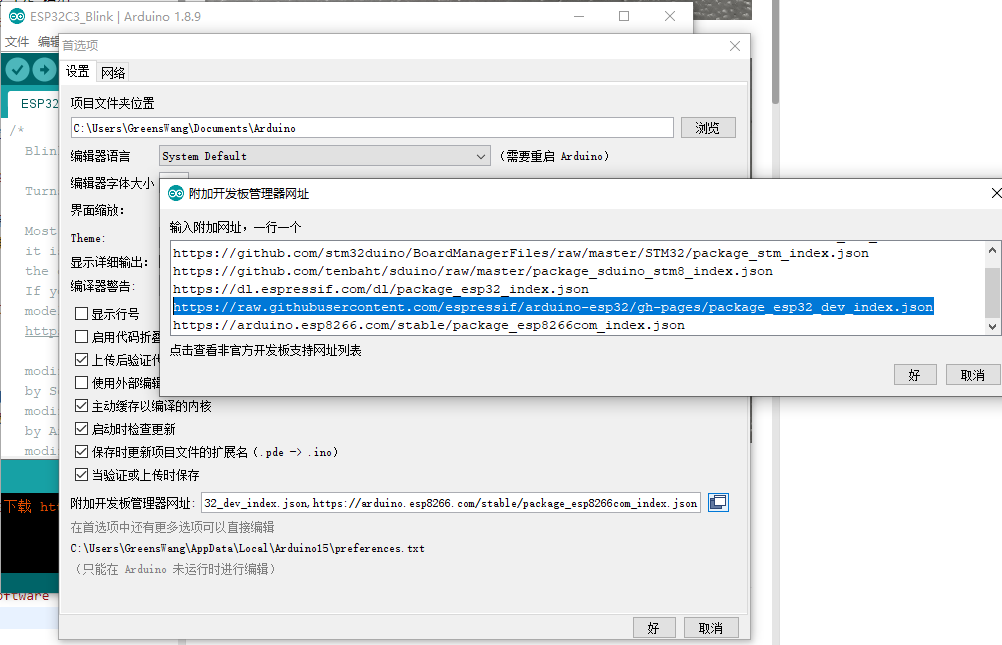

#### 2.Arduino文件>首选项>附加开发板管理器网址中添加代码源：
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json
![](https://cf04.ickimg.com/bbsimages/202106/791755129d9868d5c48be6b0b53056fa.png)

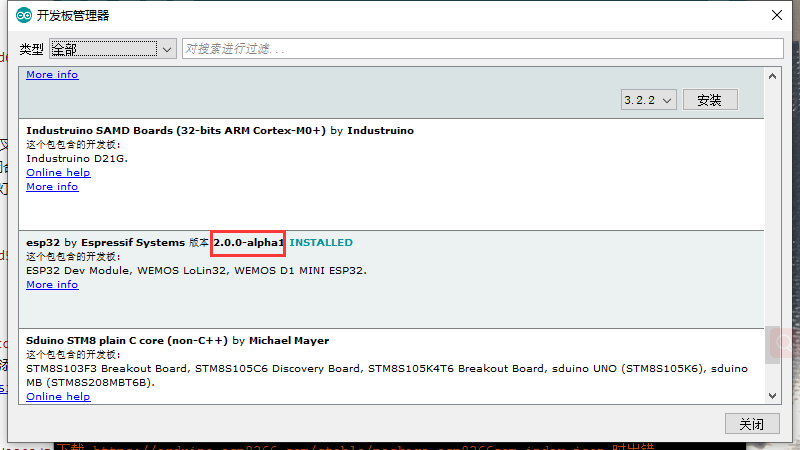

#### 3.打开开发板管理器，下载2.0.0 alpha1的版本，目前ESP32-S2 和 ESP32-C3都需要2.0.0及以上版本支持。
![](https://cf04.ickimg.com/bbsimages/202106/d87dac7188f02b89b86552a08dcd8718.png)

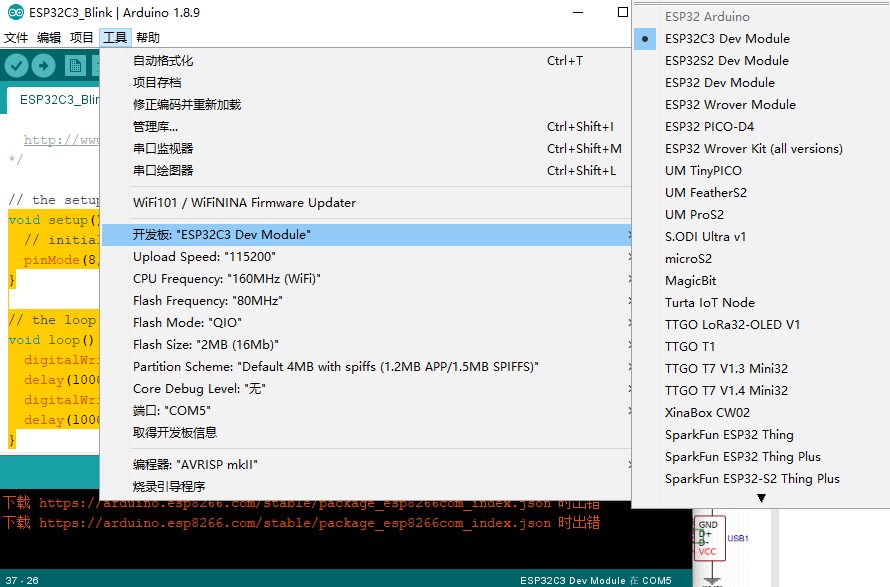

#### 4.选择开发板为ESP32C3 Dev module，Flash size 设为2M，
![](https://cf04.ickimg.com/bbsimages/202106/4bdaf0d79e3a7a6aaa4c647218fdea3f.png)

#### 5.编辑LED测试代码：
```c
void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(8, OUTPUT); //LED1
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(8, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(1000);                       // wait for a second
  digitalWrite(8, LOW);    // turn the LED off by making the voltage LOW
  delay(1000);                       // wait for a second
}
```
#### 6.编译代码
首次编译时间比较长要好几分钟。等待。。。
结果，正常会报如下错误:
*ESPTOOL: ERROR: ARGUMENT --CHIP/-C: INVALID CHOICE: 'ESP32C3' (CHOOSE FROM 'AUTO', 'ESP8266', 'ESP32', 'ESP32S2')*

原因是esptool 太旧不支持ESP32C3的型号，后面版本可能会更新工具源。
目前只能手动下载更新最新的[esptool](https://github.com/espressif/arduino-esp32/releases/download/2.0.0-alpha1/esptool-3.1.0-windows.zip "esptool")

解压esptool.exe替换到安装目录C:\Users\xxx\AppData\Local\Arduino15\packages\esp32\tools\esptool_py\3.0.0\

再编译pass。

#### 7.烧入代码
接好TXRX，KEY1闭合IO9接地，进入下载模式。
如果下载超时不成功，检查TX RX是否接反；
再下载检测时，完全断电上电做个reset。

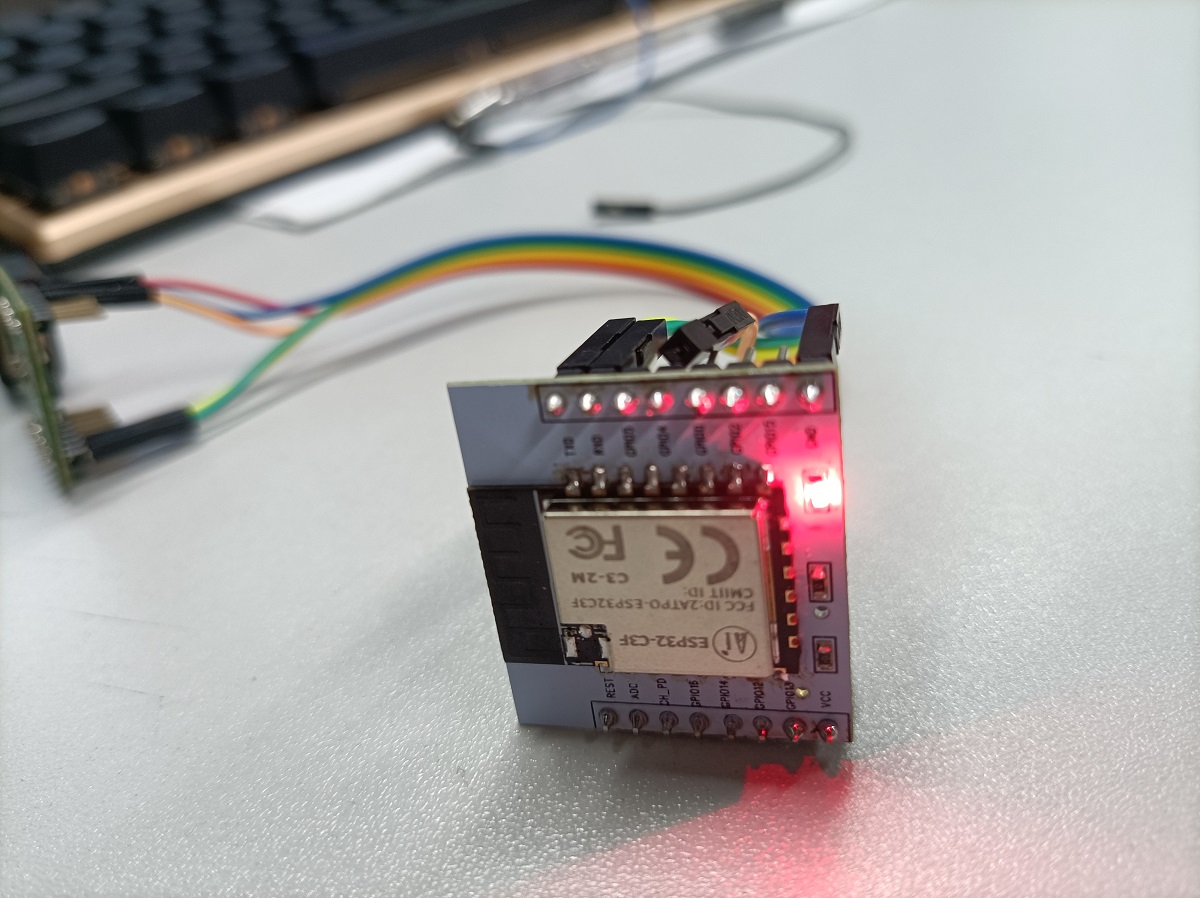

#### 8.成功点灯
代码控制可以LED1 一秒间隔闪烁。入门经验总结，还请大神扶持。
![](https://cf04.ickimg.com/bbsimages/202106/d46eda33f51d45f774fa152fa8d2f373.jpg)

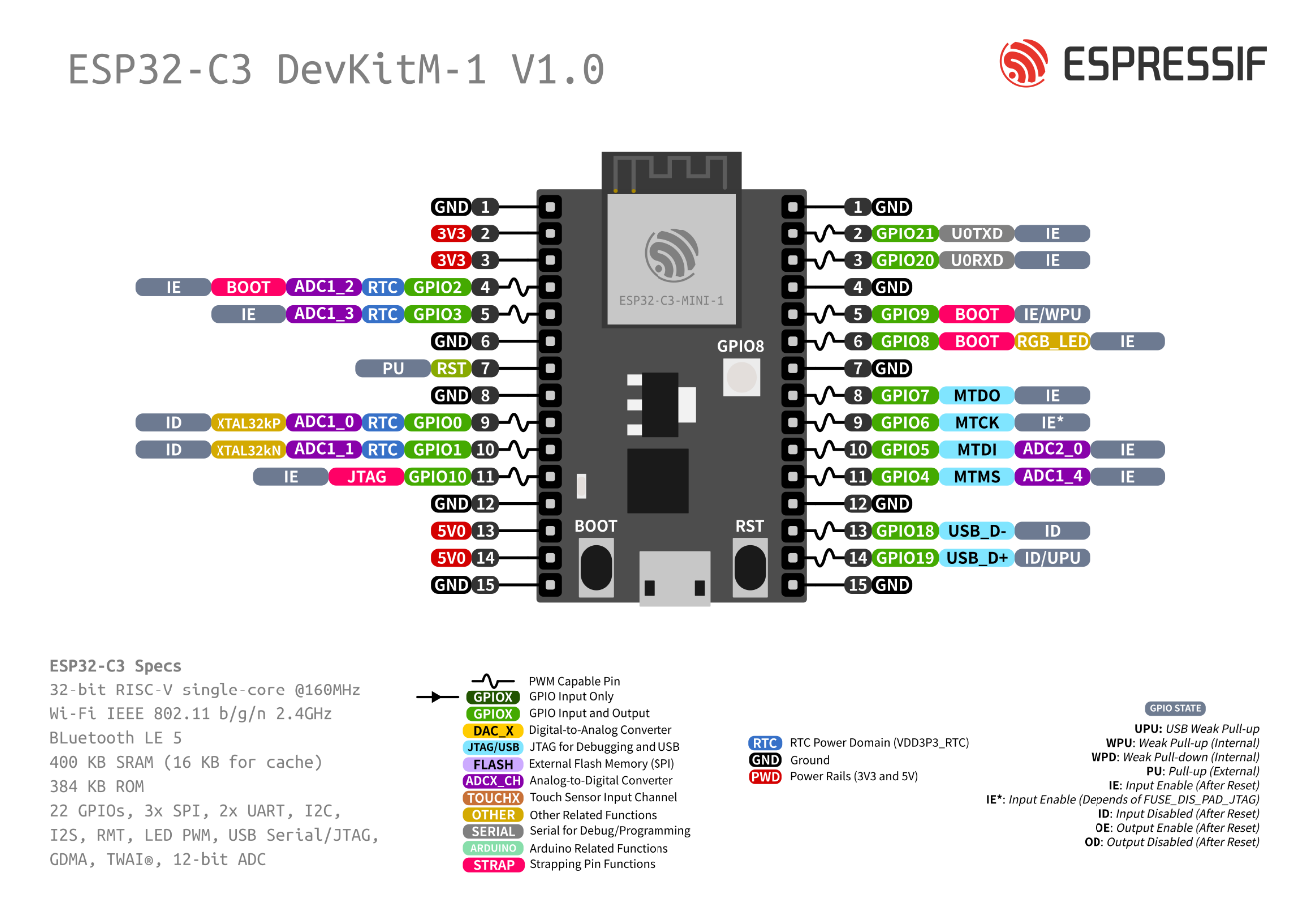

附一个官方开发板ESP32-C3 DevKitM-1管脚图供参考：
![](https://cf04.ickimg.com/bbsimages/202106/bbd7a0c9583536c4dfc5697f60c84153.png)
