STM32 ADC 有几种工作模式?各有什么不同?

XiaoJH 2018-11-03 浏览量:1688
STM32 ADC 有几种工作模式?各有什么不同?
单片机 STM32
0 0 收起

我来回答

上传资料:
选择文件 文件大小不超过15M(格式支持:doc、ppt、xls、pdf、zip、rar、txt)
最佳答案

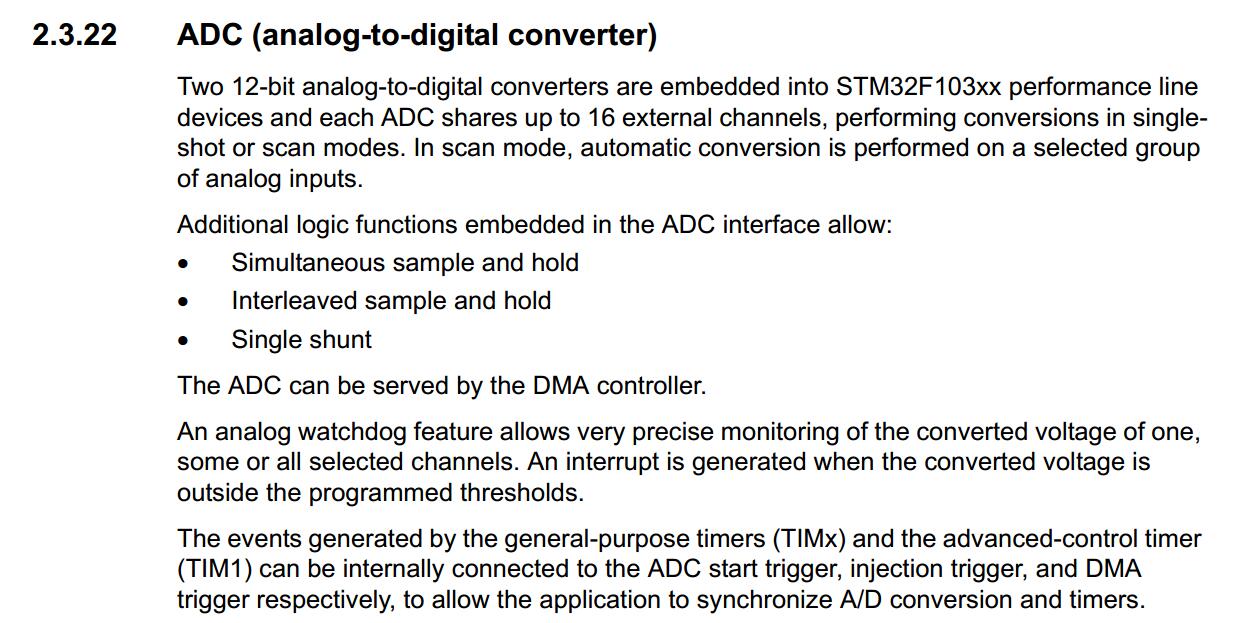

  • 如下图是STM32F103对ADC的描述,STM32内有几个ADC,除了ADC基本的单次转换,连续转换,列队转换等方式外,多个ADC配合,还可以实现同时采样,交互采样,单个采样等方式。能够和DMA或者TIMER配合,做一些触发的动作。


    • 发布于 2018-11-03
    • 举报
    • 评论 0
    • 0
    • 0

其他答案 数量:11
  • ADC单通道:

    要求进行一次ADC转换:配置为单次模式使能,扫描模式失能。这样ADC的这个通道,转换一次后,就停止转换。

    要求进行连续ADC转换:配置为连续模式使能,扫描模式失能。这样ADC的这个通道,转换一次后,接着进行下一次转换,不断连续。

    ADC多通道:

    要求进行一次ADC转换:配置为单次模式使能,扫描模式使能。这样ADC的多个通道,按照配置的顺序依次转换一次后,就停止转换。

    要求进行连续ADC转换:配置为连续模式使能,扫描模式使能。这样ADC的多个通道,按照配置的顺序依次转换一次后,接着进行下一次转换,不断连续。

    扫描模式只在多通道的条件下有效,来使得各个通道按照配置循序依次转换。而单次模式无论在单通道还是多通道下只对这些或者这个通道进行一次转换,连续模式无论是在单通道还是多通道下都对这些或者这个通道不断进行连续的转换。

    • 发布于2018-11-03
    • 举报
    • 评论 0
    • 0
    • 0

  • 可以参考这篇文章https://blog.csdn.net/wwt18811707971/article/details/76468420
    • 发布于2018-11-03
    • 举报
    • 评论 0
    • 0
    • 0

  • 还是给链接吧,这个需要自己对着练习一遍http://www.stmcu.org.cn/module/forum/thread-598744-1-1.html
    • 发布于2018-11-03
    • 举报
    • 评论 0
    • 0
    • 0

  • 话说,这个应该翻翻手册看看,手册上讲的最详细。这个是芯片手册目录截图:


    • 发布于2018-11-03
    • 举报
    • 评论 0
    • 0
    • 0

  • 单次转换,连续转换,阵列转换,突发转换
    • 发布于2018-11-03
    • 举报
    • 评论 0
    • 0
    • 0

  • 单次转换、连续转换、单通道模式、多通道模式、内部触发、外部触发、、、、、、
    • 发布于2018-11-07
    • 举报
    • 评论 0
    • 0
    • 0

  • 单次转换,连续转换,和软件启动。
    • 发布于2018-11-21
    • 举报
    • 评论 0
    • 0
    • 0

  • 单通道的单次转换和连续转换,多通道的单次转换和连续转换
    • 发布于2018-11-24
    • 举报
    • 评论 0
    • 0
    • 0

  • 单次转换模式,连续转换模式,单重ADC模式,多重ADC模式等。
    • 发布于2018-11-28
    • 举报
    • 评论 0
    • 0
    • 0

  • 一般包括单次转换,还有连续转换,这几个模式

  • ADC有单次模式,这个是单次采样转换模式,连续模式是连续采样多次数据
    • 发布于2018-12-12
    • 举报
    • 评论 0
    • 0
    • 0
