晶振的作用,求助!!!

她二姨 2016-12-14 浏览量:1536

 晶振的作用,求助!!!


哪位大侠来讲讲数字电路中的晶振的作用,或者说在单片机系统中,晶振的作用,越详细越好啊??


硬件:电路的如何链接等?

软件:如何算时间,周期,定时,中断,查询等一些实际的问题所在?​

0 0 收起

我来回答

上传资料:
选择文件 文件大小不超过15M(格式支持:doc、ppt、xls、pdf、zip、rar、txt)
最佳答案
  • 我就说说单片机中晶振的作用吧。

    单片机中晶振是必不可少的,晶振是给单片机提供最基本的工作时序,按照晶振的脉冲一步一步地执行程序,如果你在一个单片机旁边没有看到晶振,那它肯定就是使用的内置晶振。

    关于时间的具体概念,在此传送一篇文章:

    51单片机中几个时间周期的概念区分

    ​http://www.doc88.com/p-8089238236860.html

    • 发布于 2016-12-14
    • 举报
    • 评论 1
    • 1
    • 0
Jenashui 回复了 TDA2030:1.0招聘岗位:ARM工程师(8—12K) 2.0 任职资格 2.1 教育背景:大专或以上学历,电子信息工程相关专业; 2.2 工作经验:二年以上电子行业控制系统相关经验; 2.3 知识要求:熟练使用keil ,MDK,熟悉嵌入式系统移植,熟悉硬件开发,熟练使用STM32单片机开发产品,有上位机开发经验,有网络产品开发经验。 2.4 能力要求:思维敏捷、果断,逻辑性、数字观念强,适应一定的工作压力。 3.0 岗位职责 3.1公司新项目软件部分立项评估; 3.2 新产品的软件方案流程图设计及软件验证;(《软件设计流程图》《设计验证报告》) 3.3 新产品软件设计; (《新产品开发进度表》) 3.4公司软件说明书与软件测试说明书的编写与归档; (《产品软件使用说明书》,《产品测试说明书》) 3.5 公司旧产品软件的维护与升级; 4.0 相关待遇 1、5.5天7.5小时工作制,假期跟国家同步。 2、提供吃住,住宿舒适2—4人间,宿舍有热水器、网线、风扇,吃饭每天三餐两荤一素一汤只需10元。 3、全勤奖30元/月,有年终奖,每年均有调薪机会。 4、季度部门活动经费1000元,每月评比优秀员工,奖励200元/次。 5、员工社保,过节过生日礼品发放,员工活动丰富多彩。 6、每年端午节有一次全员省内旅游活动,放松您的身心。 7、完善的晋升机制,岗位有发展前景。 8、办公环境良好,工作气氛好,管理人性化。 9、公司职员均有培训,能力提升速度快。 10、高层尊重体恤员工劳动成果,让您得到足够重视。 我们对每份简历都会认真查阅,面试请带上毕业证,欢迎您投递简历或来电咨询。 回复

其他答案 数量:9
  • 晶振的作用就是提供稳定的基准时钟信号。IC 外围晶振电路最常见的是PI型电路,就是晶振2端各接有一个下地电容,该电容取值一般对应的IC规格书中都有说明,但由于实际采用的晶振负载电容值与规格可能存在出入,外接的电容还是需要微调的,调整的办法就是找对应的IC是否有晶振时钟频率的缓冲输出脚或分频输出脚,有的话,找个频率计直接测量该脚的信号频率,再进行换算就知道电容合适否了,如果没有分频和缓冲输出PIN,则可以用频谱仪测量,注意探头尽量靠近晶振,但不能直接点在晶振引脚上(可以点在附近的GND上)。
    • 发布于2016-12-14
    • 举报
    • 评论 1
    • 1
    • 0
Jenashui 回复了 6663c5904dc52044 :1.0招聘岗位:ARM工程师(8—12K) 2.0 任职资格 2.1 教育背景:大专或以上学历,电子信息工程相关专业; 2.2 工作经验:二年以上电子行业控制系统相关经验; 2.3 知识要求:熟练使用keil ,MDK,熟悉嵌入式系统移植,熟悉硬件开发,熟练使用STM32单片机开发产品,有上位机开发经验,有网络产品开发经验。 2.4 能力要求:思维敏捷、果断,逻辑性、数字观念强,适应一定的工作压力。 3.0 岗位职责 3.1公司新项目软件部分立项评估; 3.2 新产品的软件方案流程图设计及软件验证;(《软件设计流程图》《设计验证报告》) 3.3 新产品软件设计; (《新产品开发进度表》) 3.4公司软件说明书与软件测试说明书的编写与归档; (《产品软件使用说明书》,《产品测试说明书》) 3.5 公司旧产品软件的维护与升级; 4.0 相关待遇 1、5.5天7.5小时工作制,假期跟国家同步。 2、提供吃住,住宿舒适2—4人间,宿舍有热水器、网线、风扇,吃饭每天三餐两荤一素一汤只需10元。 3、全勤奖30元/月,有年终奖,每年均有调薪机会。 4、季度部门活动经费1000元,每月评比优秀员工,奖励200元/次。 5、员工社保,过节过生日礼品发放,员工活动丰富多彩。 6、每年端午节有一次全员省内旅游活动,放松您的身心。 7、完善的晋升机制,岗位有发展前景。 8、办公环境良好,工作气氛好,管理人性化。 9、公司职员均有培训,能力提升速度快。 10、高层尊重体恤员工劳动成果,让您得到足够重视。 我们对每份简历都会认真查阅,面试请带上毕业证,欢迎您投递简历或来电咨询。 回复

  • 我也借楼主一层楼来提个问题,晶振旁边的那两个电容大小怎么选
    • 发布于2016-12-14
    • 举报
    • 评论 2
    • 0
    • 0
TDA2030 回复了 dos :个人经验,电容一般20PF到40PF之间吧 回复
Jenashui 回复了 dos :1.0招聘岗位:ARM工程师(8—12K) 2.0 任职资格 2.1 教育背景:大专或以上学历,电子信息工程相关专业; 2.2 工作经验:二年以上电子行业控制系统相关经验; 2.3 知识要求:熟练使用keil ,MDK,熟悉嵌入式系统移植,熟悉硬件开发,熟练使用STM32单片机开发产品,有上位机开发经验,有网络产品开发经验。 2.4 能力要求:思维敏捷、果断,逻辑性、数字观念强,适应一定的工作压力。 3.0 岗位职责 3.1公司新项目软件部分立项评估; 3.2 新产品的软件方案流程图设计及软件验证;(《软件设计流程图》《设计验证报告》) 3.3 新产品软件设计; (《新产品开发进度表》) 3.4公司软件说明书与软件测试说明书的编写与归档; (《产品软件使用说明书》,《产品测试说明书》) 3.5 公司旧产品软件的维护与升级; 4.0 相关待遇 1、5.5天7.5小时工作制,假期跟国家同步。 2、提供吃住,住宿舒适2—4人间,宿舍有热水器、网线、风扇,吃饭每天三餐两荤一素一汤只需10元。 3、全勤奖30元/月,有年终奖,每年均有调薪机会。 4、季度部门活动经费1000元,每月评比优秀员工,奖励200元/次。 5、员工社保,过节过生日礼品发放,员工活动丰富多彩。 6、每年端午节有一次全员省内旅游活动,放松您的身心。 7、完善的晋升机制,岗位有发展前景。 8、办公环境良好,工作气氛好,管理人性化。 9、公司职员均有培训,能力提升速度快。 10、高层尊重体恤员工劳动成果,让您得到足够重视。 我们对每份简历都会认真查阅,面试请带上毕业证,欢迎您投递简历或来电咨询。 回复

  • 周期为1秒除以频率,时间计算就是周期数乘以周期
    • 发布于2016-12-14
    • 举报
    • 评论 1
    • 0
    • 0
Jenashui 回复了 afeiafei309 :1.0招聘岗位:ARM工程师(8—12K) 2.0 任职资格 2.1 教育背景:大专或以上学历,电子信息工程相关专业; 2.2 工作经验:二年以上电子行业控制系统相关经验; 2.3 知识要求:熟练使用keil ,MDK,熟悉嵌入式系统移植,熟悉硬件开发,熟练使用STM32单片机开发产品,有上位机开发经验,有网络产品开发经验。 2.4 能力要求:思维敏捷、果断,逻辑性、数字观念强,适应一定的工作压力。 3.0 岗位职责 3.1公司新项目软件部分立项评估; 3.2 新产品的软件方案流程图设计及软件验证;(《软件设计流程图》《设计验证报告》) 3.3 新产品软件设计; (《新产品开发进度表》) 3.4公司软件说明书与软件测试说明书的编写与归档; (《产品软件使用说明书》,《产品测试说明书》) 3.5 公司旧产品软件的维护与升级; 4.0 相关待遇 1、5.5天7.5小时工作制,假期跟国家同步。 2、提供吃住,住宿舒适2—4人间,宿舍有热水器、网线、风扇,吃饭每天三餐两荤一素一汤只需10元。 3、全勤奖30元/月,有年终奖,每年均有调薪机会。 4、季度部门活动经费1000元,每月评比优秀员工,奖励200元/次。 5、员工社保,过节过生日礼品发放,员工活动丰富多彩。 6、每年端午节有一次全员省内旅游活动,放松您的身心。 7、完善的晋升机制,岗位有发展前景。 8、办公环境良好,工作气氛好,管理人性化。 9、公司职员均有培训,能力提升速度快。 10、高层尊重体恤员工劳动成果,让您得到足够重视。 我们对每份简历都会认真查阅,面试请带上毕业证,欢迎您投递简历或来电咨询。 回复

Jenashui 回复了 安卓小王子 :1.0招聘岗位:ARM工程师(8—12K) 2.0 任职资格 2.1 教育背景:大专或以上学历,电子信息工程相关专业; 2.2 工作经验:二年以上电子行业控制系统相关经验; 2.3 知识要求:熟练使用keil ,MDK,熟悉嵌入式系统移植,熟悉硬件开发,熟练使用STM32单片机开发产品,有上位机开发经验,有网络产品开发经验。 2.4 能力要求:思维敏捷、果断,逻辑性、数字观念强,适应一定的工作压力。 3.0 岗位职责 3.1公司新项目软件部分立项评估; 3.2 新产品的软件方案流程图设计及软件验证;(《软件设计流程图》《设计验证报告》) 3.3 新产品软件设计; (《新产品开发进度表》) 3.4公司软件说明书与软件测试说明书的编写与归档; (《产品软件使用说明书》,《产品测试说明书》) 3.5 公司旧产品软件的维护与升级; 4.0 相关待遇 1、5.5天7.5小时工作制,假期跟国家同步。 2、提供吃住,住宿舒适2—4人间,宿舍有热水器、网线、风扇,吃饭每天三餐两荤一素一汤只需10元。 3、全勤奖30元/月,有年终奖,每年均有调薪机会。 4、季度部门活动经费1000元,每月评比优秀员工,奖励200元/次。 5、员工社保,过节过生日礼品发放,员工活动丰富多彩。 6、每年端午节有一次全员省内旅游活动,放松您的身心。 7、完善的晋升机制,岗位有发展前景。 8、办公环境良好,工作气氛好,管理人性化。 9、公司职员均有培训,能力提升速度快。 10、高层尊重体恤员工劳动成果,让您得到足够重视。 我们对每份简历都会认真查阅,面试请带上毕业证,欢迎您投递简历或来电咨询。 回复

  • 没有晶振,就没有时钟周期,没有时钟周期,就无法执行程序代码,单片机就无法工作。​

    单片机工作时,是一条一条地从RoM中取指令,然后一步一步地执行。单片机访问一次存储器的时间,称之为一个机器周期,这是一个时间基准。—个机器周期包括12个时钟周期。如果一个单片机选择了12MHz晶振,它的时钟周期是1/12us,它的一个机器周期是12×(1/12)us,也就是1us。

    如果是STC单片机的话可以使用它的软件直接计算定时多长时间


    • 发布于2016-12-14
    • 举报
    • 评论 1
    • 0
    • 0
Jenashui 回复了 视觉℡ :1.0招聘岗位:ARM工程师(8—12K) 2.0 任职资格 2.1 教育背景:大专或以上学历,电子信息工程相关专业; 2.2 工作经验:二年以上电子行业控制系统相关经验; 2.3 知识要求:熟练使用keil ,MDK,熟悉嵌入式系统移植,熟悉硬件开发,熟练使用STM32单片机开发产品,有上位机开发经验,有网络产品开发经验。 2.4 能力要求:思维敏捷、果断,逻辑性、数字观念强,适应一定的工作压力。 3.0 岗位职责 3.1公司新项目软件部分立项评估; 3.2 新产品的软件方案流程图设计及软件验证;(《软件设计流程图》《设计验证报告》) 3.3 新产品软件设计; (《新产品开发进度表》) 3.4公司软件说明书与软件测试说明书的编写与归档; (《产品软件使用说明书》,《产品测试说明书》) 3.5 公司旧产品软件的维护与升级; 4.0 相关待遇 1、5.5天7.5小时工作制,假期跟国家同步。 2、提供吃住,住宿舒适2—4人间,宿舍有热水器、网线、风扇,吃饭每天三餐两荤一素一汤只需10元。 3、全勤奖30元/月,有年终奖,每年均有调薪机会。 4、季度部门活动经费1000元,每月评比优秀员工,奖励200元/次。 5、员工社保,过节过生日礼品发放,员工活动丰富多彩。 6、每年端午节有一次全员省内旅游活动,放松您的身心。 7、完善的晋升机制,岗位有发展前景。 8、办公环境良好,工作气氛好,管理人性化。 9、公司职员均有培训,能力提升速度快。 10、高层尊重体恤员工劳动成果,让您得到足够重视。 我们对每份简历都会认真查阅,面试请带上毕业证,欢迎您投递简历或来电咨询。 回复

  • 在Digital Circuit中,分有combinational circuit和Sequential Circuit,前者觸發源是各個輸入訊號,後者觸發源為Clock,而晶振就是用來作為震盪電路,產生Clock訊號,給Sequential Circuit上的各個時序IC,當時序IC偵測Clock為Positive edge或者Negative edge觸發一次轉態(Next state),所以晶振簡單講就是當作時序IC的觸發源,時序IC包含很多,MCU當然也是時序IC一種


    硬體部分,相關電路可以參考我這篇問答

    //www.icxbk.com/community/forum.php?mod=viewthread&tid=69504

    以下一樣轉貼過來,考慮以下由晶振組合的震盪電路

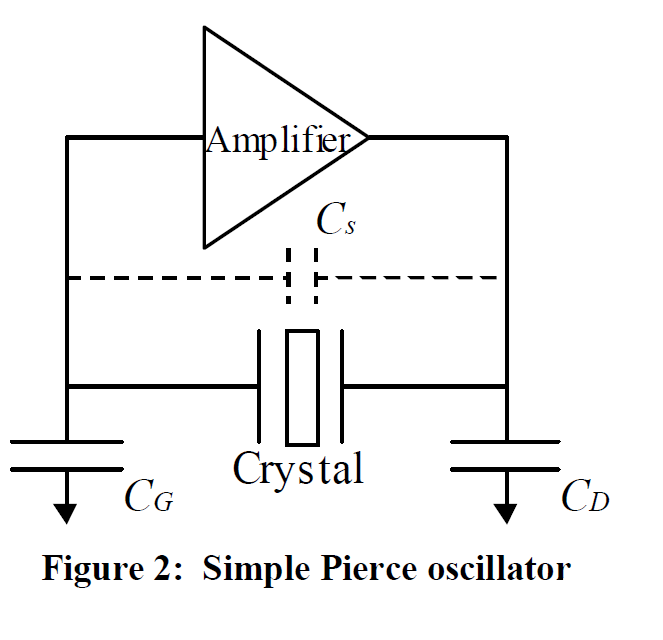

    震盪器電路


    頻率算法如(3)式,其中實際震盪頻率為FL,Fs是理論值還需要乘上晶體內部的等效電容C0,C1和負載電容CL所組成的項,因此

    (12)式中,CL代表Cg和Cd,即晶體上兩旁的電容值,Cs為PCB上的雜散電容,所以如果調整了Cg和Cd,實際震盪的頻率會不同,這是用來微調實際頻率的重要關鍵,達到穩定的CLK時鐘輸出


    軟體部分跟硬體部分密不可分的,若CLK輸出不穩定會造成MCU工作不正常,時間,頻率和電容之間關係已列在上面,而定時,中斷,查詢這些都是MCU相關軟體部分,若CLK輸出正常,MCU操作在正確頻率,假設定時一秒就會精準到一秒,中斷,查詢也會正確觸發和響應,以上是我簡單的分析

    • 发布于2016-12-14
    • 举报
    • 评论 2
    • 0
    • 0
MOP 回复了 MOP :補充指51單片機的話,軟體定時可參考這篇實際應用://www.icxbk.com/ask/detail?tid=2082 回复
Jenashui 回复了 MOP :1.0招聘岗位:ARM工程师(8—12K) 2.0 任职资格 2.1 教育背景:大专或以上学历,电子信息工程相关专业; 2.2 工作经验:二年以上电子行业控制系统相关经验; 2.3 知识要求:熟练使用keil ,MDK,熟悉嵌入式系统移植,熟悉硬件开发,熟练使用STM32单片机开发产品,有上位机开发经验,有网络产品开发经验。 2.4 能力要求:思维敏捷、果断,逻辑性、数字观念强,适应一定的工作压力。 3.0 岗位职责 3.1公司新项目软件部分立项评估; 3.2 新产品的软件方案流程图设计及软件验证;(《软件设计流程图》《设计验证报告》) 3.3 新产品软件设计; (《新产品开发进度表》) 3.4公司软件说明书与软件测试说明书的编写与归档; (《产品软件使用说明书》,《产品测试说明书》) 3.5 公司旧产品软件的维护与升级; 4.0 相关待遇 1、5.5天7.5小时工作制,假期跟国家同步。 2、提供吃住,住宿舒适2—4人间,宿舍有热水器、网线、风扇,吃饭每天三餐两荤一素一汤只需10元。 3、全勤奖30元/月,有年终奖,每年均有调薪机会。 4、季度部门活动经费1000元,每月评比优秀员工,奖励200元/次。 5、员工社保,过节过生日礼品发放,员工活动丰富多彩。 6、每年端午节有一次全员省内旅游活动,放松您的身心。 7、完善的晋升机制,岗位有发展前景。 8、办公环境良好,工作气氛好,管理人性化。 9、公司职员均有培训,能力提升速度快。 10、高层尊重体恤员工劳动成果,让您得到足够重视。 我们对每份简历都会认真查阅,面试请带上毕业证,欢迎您投递简历或来电咨询。 回复

  • 每个单片机系统里都有晶振,全程是叫晶体震荡器,在单片机系统里晶振的作用非常大,他结合单片机内部的电路,产生单片机所必须的时钟频率,单片机的一切指令的执行都是建立在这个基础上的,晶振的提供的时钟频率越高,那单片机的运行速度也就越快。

    晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作,以提供稳定,精确的单频振荡。在通常工作条件下,普通的晶振频率绝对精度可达百万分之五十。高级的精度更高。有些晶振还可以由外加电压在一定范围内调整频率,称为压控振荡器(VCO)。

    晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振,便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振,而通过电子调整频率的方法保持同步。

    晶振通常与锁相环电路配合使用,以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号,可以用与同一个晶振相连的不同锁相环来提供。

        晶振一般采用如图1a的电容三端式(考毕兹) 交流等效振荡电路;实际的晶振交流等效电路如图1b,其中Cv是用来调节振荡频率,一般用变容二极管加上不同的反偏电压来实现,这也是压控作用的机理;把晶体的等效电路代替晶体后如图1c。其中Co,C1,L1,RR是晶体的等效电路。




      分析整个振荡槽路可知,利用Cv来改变频率是有限的:决定振荡频率的整个槽路电容C=Cbe,Cce,Cv三个电容串联后和Co并联再和C1串联。可以看出:C1越小,Co越大,Cv变化时对整个槽路电容的作用就越小。因而能“压控”的频率范围也越小。实际上,由于C1很小(1E-15量级),Co不能忽略(1E-12量级,几PF)。所以,Cv变大时,降低槽路频率的作用越来越小,Cv变小时,升高槽路频率的作用却越来越大。这一方面引起压控特性的非线性,压控范围越大,非线性就越厉害;另一方面,分给振荡的反馈电压(Cbe上的电压)却越来越小,最后导致停振。采用泛音次数越高的晶振,其等效电容C1就越小;因此频率的变化范围也就越小。

       微控制器的时钟源可以分为两类:基于机械谐振器件的时钟源,如晶振、陶瓷谐振槽路;RC(电阻、电容)振荡器。一种是皮尔斯振荡器配置,适用于晶振和陶瓷谐振槽路。另一种为简单的分立RC振荡器。

      用万用表测量晶体振荡器是否工作的方法:测量两个引脚电压是否是芯片工作电压的一半,比如工作电压是51单片机的+5V则是否是2.5V左右。另外如果用镊子碰晶体另外一个脚,这个电压有明显变化,证明是起振了的。

      晶振的类型有SMD和DIP型,即贴片和插脚型 。

     先说DIP:常用尺寸有HC-49U/T,HC-49S,UM-1,UM-5,这些都是MHZ单位的。

      再说SMD:有0705,0603,0503,0302,这里面又分四个焊点和二个焊点的,对我们公司来说默认的是四个焊点的,两个焊点的材料要求进口,周期长,一般说两个焊点的做不了。

    • 发布于2016-12-15
    • 举报
    • 评论 1
    • 0
    • 0
Jenashui 回复了 Eagleson :1.0招聘岗位:ARM工程师(8—12K) 2.0 任职资格 2.1 教育背景:大专或以上学历,电子信息工程相关专业; 2.2 工作经验:二年以上电子行业控制系统相关经验; 2.3 知识要求:熟练使用keil ,MDK,熟悉嵌入式系统移植,熟悉硬件开发,熟练使用STM32单片机开发产品,有上位机开发经验,有网络产品开发经验。 2.4 能力要求:思维敏捷、果断,逻辑性、数字观念强,适应一定的工作压力。 3.0 岗位职责 3.1公司新项目软件部分立项评估; 3.2 新产品的软件方案流程图设计及软件验证;(《软件设计流程图》《设计验证报告》) 3.3 新产品软件设计; (《新产品开发进度表》) 3.4公司软件说明书与软件测试说明书的编写与归档; (《产品软件使用说明书》,《产品测试说明书》) 3.5 公司旧产品软件的维护与升级; 4.0 相关待遇 1、5.5天7.5小时工作制,假期跟国家同步。 2、提供吃住,住宿舒适2—4人间,宿舍有热水器、网线、风扇,吃饭每天三餐两荤一素一汤只需10元。 3、全勤奖30元/月,有年终奖,每年均有调薪机会。 4、季度部门活动经费1000元,每月评比优秀员工,奖励200元/次。 5、员工社保,过节过生日礼品发放,员工活动丰富多彩。 6、每年端午节有一次全员省内旅游活动,放松您的身心。 7、完善的晋升机制,岗位有发展前景。 8、办公环境良好,工作气氛好,管理人性化。 9、公司职员均有培训,能力提升速度快。 10、高层尊重体恤员工劳动成果,让您得到足够重视。 我们对每份简历都会认真查阅,面试请带上毕业证,欢迎您投递简历或来电咨询。 回复

  • 波特率匹配所用的晶振,机器周期只是约等于1us。首先你要延时多长时间,us级别的必须使用汇编,C误差很大,10-100us级别的可以用C控制,单必须考虑C出栈入栈时间。ms以上的用时间除以机器周期(除以你则个1us是不行的,误差大)。另外,看着你好像用的是keil,keil里边单步调试里边不是有时间吗,你可以看一下算算CPU空跑的次数,很简单。

    • 发布于2016-12-15
    • 举报
    • 评论 0
    • 0
    • 0
