产品简介

本活动试用名额,将由厂商进行审核

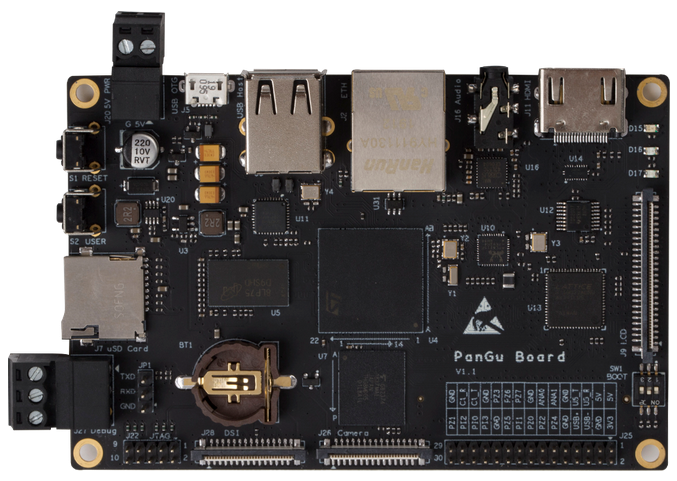

PanGu Board是西安湃兔核信息推出的基于意法半导体STM32MP1系列处理器的单板计算机。PanGu Board 选用处理器型号为STM32MP157AAA3,此型号处理器采用ARM双核 Cortex-A7核心和Cortex-M4协处理器,提供更优秀的多媒体能力和实时处理能力。PanGu Board在大小为70×105.5mm的面积上集成了HDMI、以太网、LCD、USB OTG、USB Host、TF Card、音频等丰富的接口,可满足大部分工业应用场合、物联网、便携式消费电子、汽车电子等多个行业。


特点
·采用ST的STM32MP1系列处理器
·650MHz ARM® dual Cortex®-A7
·209MHz ARM® Cortex®-M4
·3D GPU OpenGL ES 2.0
·多种显示接口,HDMI/MIPI/RGB-LCD
·千兆级以太网
·两路CAN FD
·可连接 FPGA的FMC接口

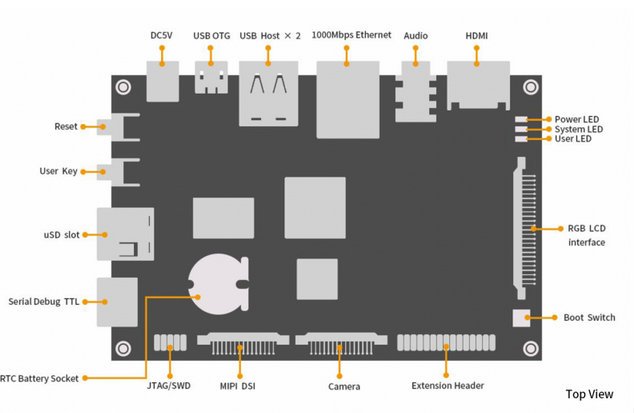

功能接口图

应用方向

·工业HMI设备
·智能楼宇控制、门禁、家庭智能控制
·医疗辅助设备
·集中控制单元、工业网关、数据采集单元,IoT网关
·智能能源管理系统

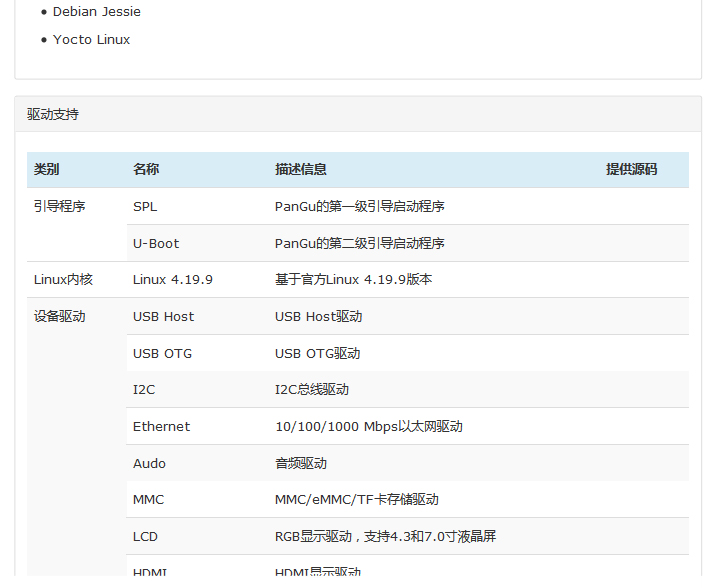

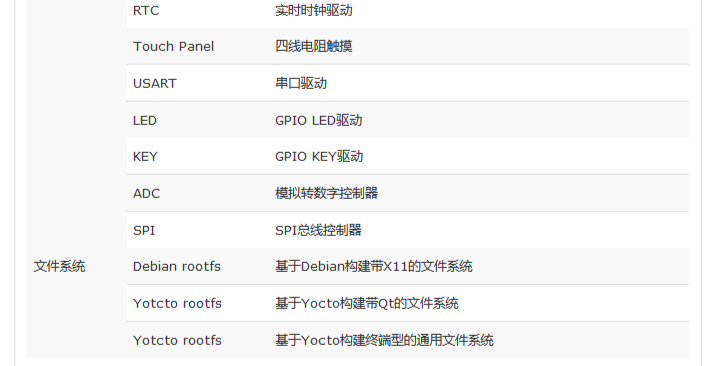

软件资料:
遵循开源Linux开发规范,轻快、稳定的同时,更自由、更简洁、功能更丰富。
PanGu开发板提供丰富的开发体验,支持多种语言,如Python、Rust、Golang、C\C++。


硬件信息:

·MPU
        ·双核Cortex-A7,主频650MHz
        ·单核Cortex-M4,主频209Mhz
        ·3D 图形处理单元
·存储器
        ·16位DDR3L存储器,最高支持1GB.
        ·8bit EMMC Flash
        ·Quad-SPI NOR Flash
        ·支持Mciro SD
·音频
        ·3.5mm立体声耳机接口
        ·支持麦克风输入
·显示
        ·并行RGB LCD显示接口,分辨率支持最高可达WXGA (1366x768)
        ·MIPI DSI 接口
        ·支持电阻和电容触摸屏
        ·HDMI接口,带音频输出功能
·USB
        ·1个高速 USB 2.0 OTG,支持从机或主机,Micro Type-AB 连接器
        ·2个高速 USB Host,Type-A 连接器
·摄像头
        ·8Bit 并行摄像头接口
·指示灯
        ·一个红色LED电源指示灯
        ·两个蓝色用户可编程指示灯
·按键
        ·一个系统复位按键
        ·一个用户可编程按键
·调试
        ·支持JTAG/SWD调试接口
        ·TTL调试串口
·电源
        ·单5V供电,支持USB或者3.81mm接线端子供电
        ·支持CR1225备份电池
·PCB尺寸 (W x L )
        ·105.5mm x 70mm
·扩展接口
        ·80pin板对板连接器
        ·30pin 2.0MM排针
        ·支持GPIO/I2C/SPI/CAN/TIM/UART/SDIO/ADC/USB/FMC
·尺寸:105.5 x 70x 6.5 mm

PCB规格:无铅沉金工艺、哑光黑油墨



包装清单:
PanGu单板机 x 1
静电包装袋 x 1
包装纸盒 x 1
