有没有外置芯片能输出大于5MHz的PWM方波？

donatello 2018-11-30 浏览量：884

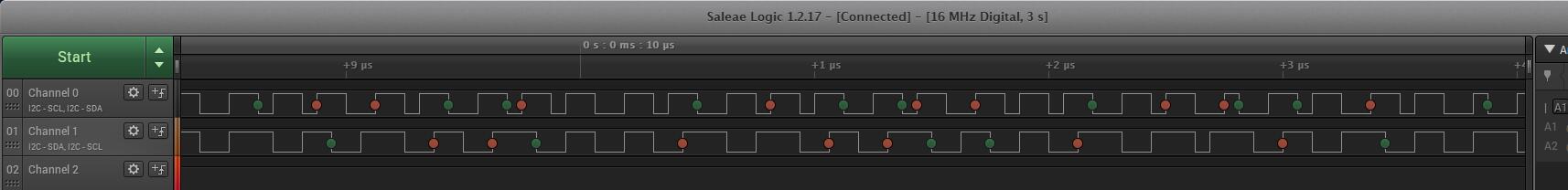

要做一个低功耗数字音频项目，音频处理芯片需要接收大于5MHz的方波信号做时钟，在1us之内输出5个上升沿或下降沿方波，不然声音会失真，如图，通道1符合要求的5MHz的方波（1us内输出多于5个沿变），图二是使用STM32L151输出PWM的频率，只有4MHz，不符合要求，主控芯片不可以换成F103或是别的功耗大的，只能用外置的PWM芯片，有以下几个要求：

1.输出PWM方波必须大于等于5MHz；
2.必须是低功耗，不可以太耗电；
3.封装尽量小，大点也没关系，但是要求1和2必须满足；
4.NE555查过了，不符合要求。

严禁出现无意义回答，违者举报

单片机
0 0 收起

我来回答

上传资料：
选择文件 文件大小不超过15M（格式支持：doc、ppt、xls、pdf、zip、rar、txt）
最佳答案
  • st系列芯片的PA8脚的MCO功能了解一下
    • 发布于 2018-11-30
    • 举报
    • 评论 0
    • 0
    • 0

其他答案 数量：1
