本帖最后由 Franze 于 2016-11-21 19:21 编辑
【MM32F103 MiniBoard试用体验】+新建工程及串口ISP下载
一:创建工程文件
1,在建立工程之前,首先先要确保已经安装好了如下文件:KEIL5.15 以上版本,还有 KEIL4 的兼容包 (如果兼容包,编译的时候会报错)
2,成功安装好 KEIL5 后,并安装官方下载的Keil的支持包,MindMotion.MM32x031_DFP.1.2.0.pack
3,点击菜单 Poject,选中 New uVision Project
4,选中 New uVision Project 后,会跳出一个界面,让用户选择放置 KEIL 工程的位置,我们选一个文件夹,并且将工程命名为 MB103C,然后点击保存,具体如下图所示。
5,上一步操作完成后,会进入选择芯片型号的界面,选择 MM32x103(因为对象为 MiniBoard)
6,点击下面的图标,创建Group
7,按照下图所示,一个个添加。
8,完成后可以看见左边 Project 窗口会出现上图添加的 groups。
9,再次点击步骤 6 的按钮,按照如下图所示的分组一个个添加项目文件。
上述的各个文件都是从官网下载的例程里的现有文件。
其中:
startup_MM32x103_md .s 在目录:KEIL&IAR 工程搭建教程\MiniBoard\Device\MM32x103\Source\ARM
SYSTEM 目录下的 3 个文件分别在目录:KEIL&IAR 工程搭建教程\MiniBoard\Boards_MM32\MB103_lib\工程搭建\用户搭建\SYSTEM
10,点击下面的图标弹出一个设置面板
其中:C/C++里需要添加的上的文字是:USE_STDPERIPH_DRIVER 并填下如下头文件
Output选项卡里,要把"Create Hex File"选上,我们需要Hex文件
10,编译程序,若是以上步骤都正确,会显示 0 error 如下图所示。
如果未安装兼容包,编译时会报错。
报错有两种解决方法,一种是手动添加如下头文件(每次建工程都要加)
第二种方法www2.keil.com/mdk5/legacy下载兼容包安装即可。(推荐使用此方法)
二: ISP下载:
1,首先,从官网下载ISP工具(串口烧录_上位机工具_V1.2)PC_ISP.exe

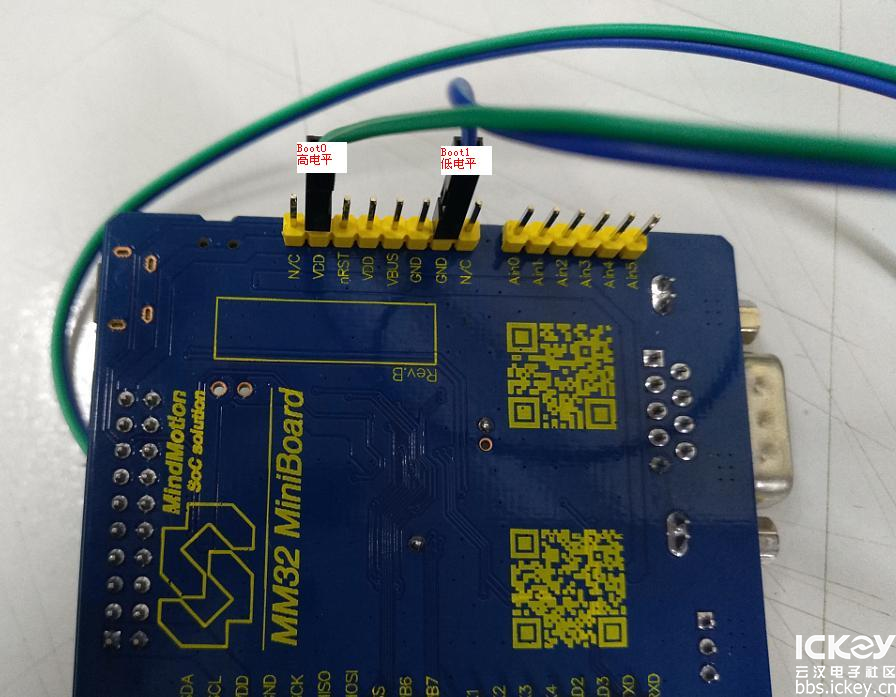

2, 将开发板上的TP3和TP5用跳线引出来,将TP3接到高电平3.3V(Vdd),TP5接到低电平(GND)
3,插上串口线和USB线(USB线仅用于供电)
4,按下开发板上的复位键,进行ISP模式
5,选择我们之前创建的Hex文件(MB103C.hex)
6,点击功能菜单的连接,进行串口搜索,连到开发板后会显示连接成功
7,点击开始编程
8,编程完成后,移除Boot0和Boot1的跳线,按下复位键,进入正常工作模式就可以看到我们刚才烧录的程序。
全灭
全亮
很好,这个结果和我们程序设定一致—The End.
