由于BPI-Webduino:bit开发板是
配合webduino blockly图形化编程和云平台,专注在中小学创客教育。
使用webduino网页积木编程,便于学生入门,方便编程。
webduino官网首页有提供详细的webduino的编程入门教程以及组件的详细介绍:
https://webduino.com.cn/site/zh_cn/index.html
本主题目的:实现使用webduino Blockly 編輯器编写积木代码 实现在线调试。
1. BPI-Webduino:bit开发板 通过自带的WIFI实现连网。

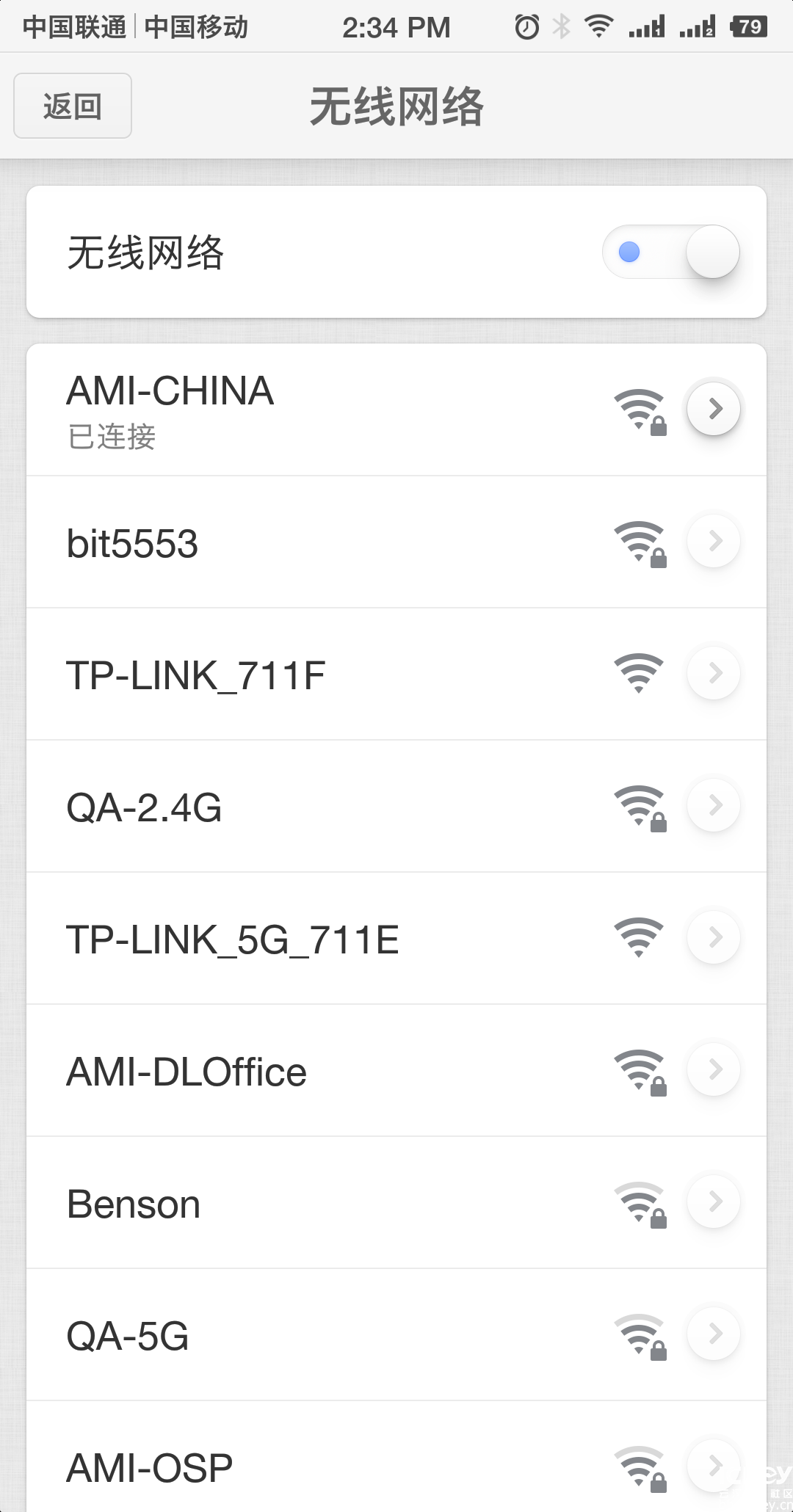

(1) BPI-Webduino:bit开发板 使用micro USB 上电开机,可以看到LED有数值闪烁是BPI-Webduino:bit开发板ID:5553,并且会创建WIFI热点如图“bit5553”。(可参照
https://bbs.icxbk.com/community/thread-101184-1-1.html)
(2)这时我们使用手机连接bit开发板的热点,默认密码为:12345678
(3)连接成功,进入浏览器输入bit开发板的默认IP:192.168.4.1,登陆成功,我们可以看到bit开发板的网络配置界面。(有点类似配置路由器:D)
(4)WiFi SSID填写要连接无线网 ID,WiFi PWD填写 无线网对应的连接密码,MQTT server 选择China,配置完毕可以点击 SUBMIT按钮提交。
(5)设置成功会有如下提示,bit开发板自动重启。记一下Bit开发板唯一的Device ID,(后面编程调试要用)。
(6)这时候我们的Bit 开发板自动连上了无线网,并显示当前使用的IPv4的IP 地址。
2. 使用webduino Blockly 編輯器编程并仿真。
(1)电脑浏览器登陆 webduino Blockly 編輯器体验版:
https://bit.webduino.com.cn/blockly/?lang=zh-hans。我们可以拖拽积木模块搭建程序。(很方便)
(2)完成搭建,设定LED的颜色,使用模拟器,点击右上角执行程式按钮,模拟的Bit开发板可以看到点亮对应LED。
3.我们开发板可以联网了,程序也没有问题了,那实现开发板网络在线调试势在必行。
(1)检查工作电脑的IP地址是否与Bit开发板处在同一网域(简单点:是不是连在同一个路由器),win+R, 输入“c”,跳出黑框输入 ipconfig 查看IPv4 地址:192.168.0.108 与bit开发板的IP 192.168.0.108在同一网段。(可以相互ping 通即可)。

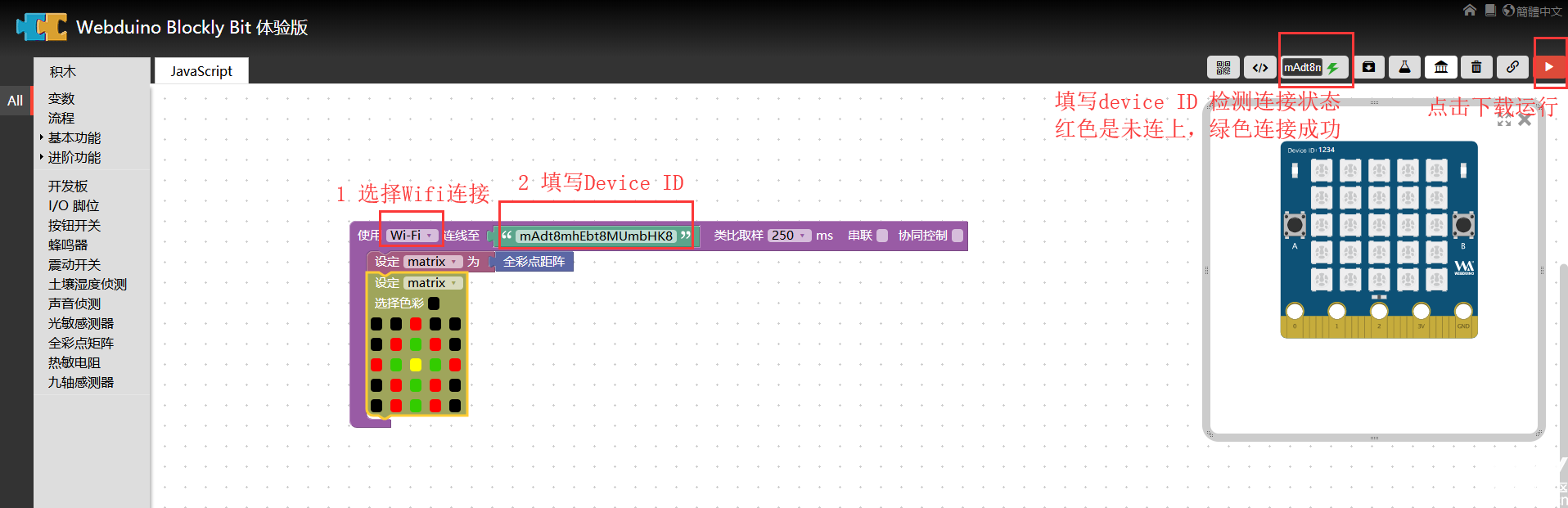

(2)webduino Blockly 使用编好的程序配置,如图选择WIFI连接,填入刚刚记下的device ID即可
(3)如果要判断Bit是否有连接成功,可以点击右上角闪电按钮输入device ID回车,红色闪电是未连接,绿色闪电式连接成功。
如果一直是红色,可以尝试在“CMD”黑框里“ping 192.168.0.108”,看看网路通不通。
如果不通,尝试重启Bit 开发板。再试。
(4)我的demo代码地址:
https://bit.webduino.com.cn/blockly/#8xanvxngQW

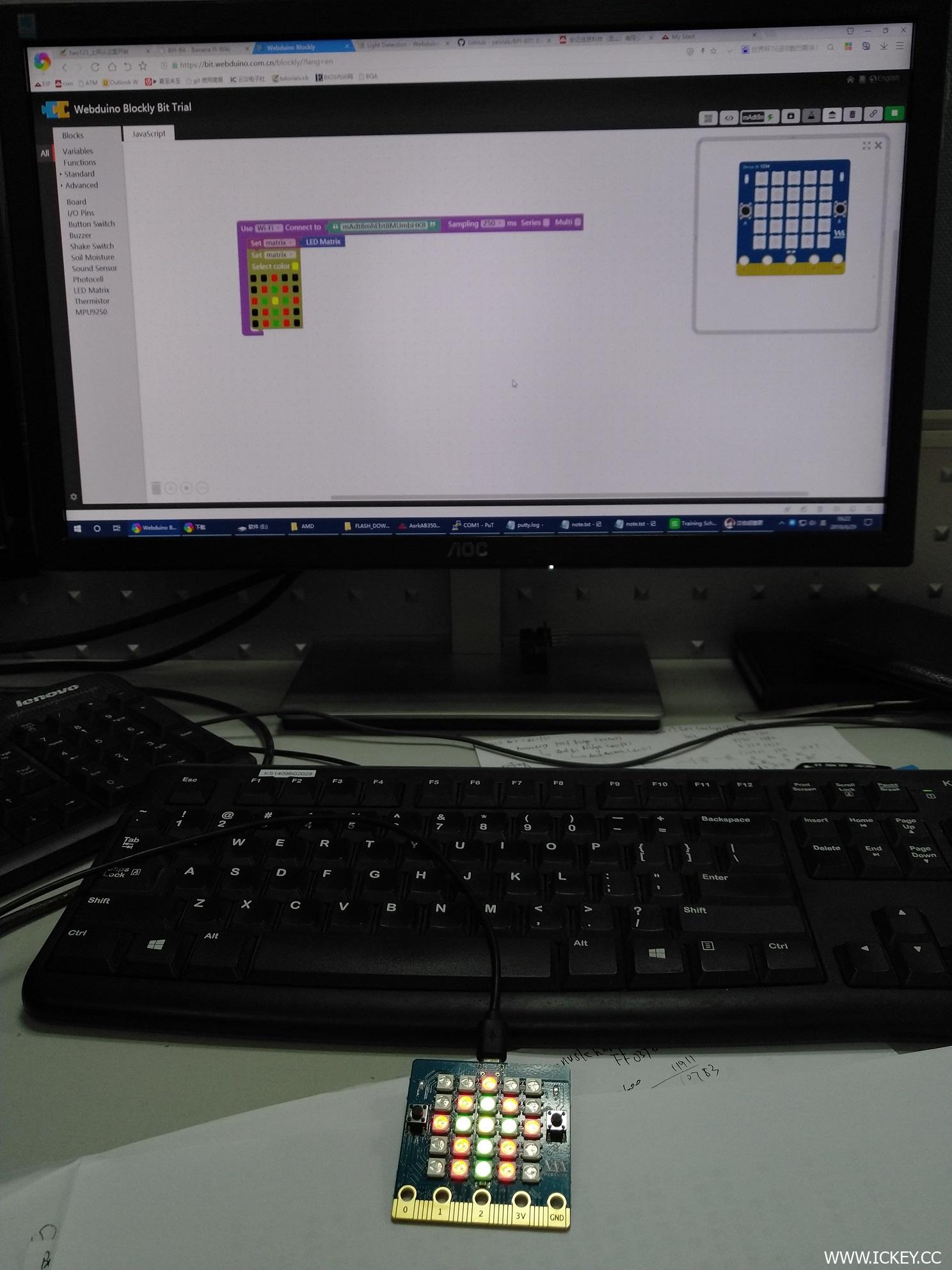

效果如图
首次接触物联网设备,如果有不妥或有何疑问和见解请指教,我会第一时间回复。
谢谢:handshake
