BPI-Bit 开发板

BPI:bit（也称为BPI-bit，作为webduino:bit）是一个带有Xtensa 32位LX6双核处理器的嵌入式系统的ESP 32。支持Webduino、Arduino、微python以及Scratch X编程环境。

BPI:一些开发板5厘米宽5厘米长,重约10 ~ 12克,除了以下20销金手指接口,内置一个25全彩LED照明矩阵,两个光敏电阻按钮开关温度传感电阻蜂鸣器和九轴传感器(三轴加速度三轴陀螺仪和三轴磁罗盘),空间配置如下:

全色LED矩阵：4

光敏传感器：36（左）39（A3右上）

按钮开关：35（A）27（B）

温度传感器:34(A6)

蜂鸣器:25

9轴传感器mpu-9250:21,22。

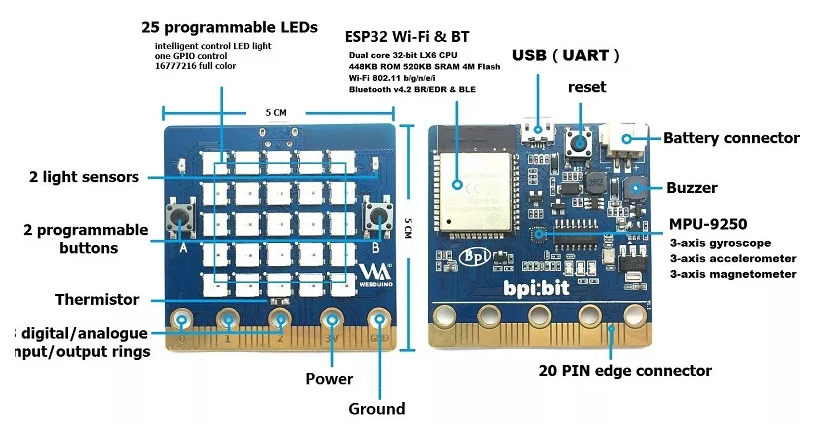

BPI:硬件描述

该板有5厘米5厘米，有一个ESP 32模块，带有Xtensa 32位LX6双核处理器，容量可达600 DMIPS，内置448 KB ROM和520 KB SRAM。加速度计和磁力计传感器，2.4 G WiFI，蓝牙和USB连接，一个由25个led灯组成的显示器，两个可编程的按钮，可以由USB或外部电池组驱动。设备输入和输出通过五个环连接器，它们是23针边缘连接器的一部分。

BPI:bit提供了广泛的机载资源，支持光敏传感器、数字三轴传感器、数字罗盘、温度传感器接口。Webduino:bit有25个智能控制LED光源，控制电路和RGB芯片集成在一个5050个组件的包中。单行级的级联端口传输信号。三原色的每一个像素都可以达到256亮度显示，完成16777216彩色全彩色显示，扫描频率不低于400 hz/s。

BPI：使用MPU9250，MPU-9250是一个多芯片模块（MCM），由两个模具集成到一个QFN包中。一个子可以容纳3轴陀螺仪和3轴加速度计。另一种是来自Kasei微设备公司的AK8963 3轴磁力仪。因此，MPU-9250是一个9轴的移动跟踪装置，它结合了一个3轴陀螺仪、3轴加速度计、3轴磁力计和一个数字运动处理器（DMP），所有这些都是一个小的3x3x1mm包，可以作为MPU-6515的一个兼容的升级版本。通过专用的I2C传感器总线，mpu-9250直接提供完整的9轴的MotionFusion输出。MPU-9250 motion跟踪设备，具有9轴集成、芯片集成和运行时校准固件，使制造商能够消除离散设备的昂贵而复杂的选择、资格和系统级集成，保证了消费者的运动性能。MPU-9250也被设计用于与多个非惯性数字传感器，如压力传感器，在其辅助I C端口上进行交互。

接口：

产品配置：

BPI:一些开发板5厘米宽5厘米长，重约10 ~ 12克，除了以下20销金手指接口，内置一个25全彩LED照明矩阵，两个光敏电阻按钮开关温度传感电阻蜂鸣器和九轴传感器(三轴加速度三轴陀螺仪和三轴磁罗盘)，空间配置如下:
全色LED矩阵：4
光敏传感器：36（左）39（A3右上）
按钮开关：35（A）27（B）
温度传感器：34(A6)
蜂鸣器：25
9轴传感器mpu-9250：21,22。

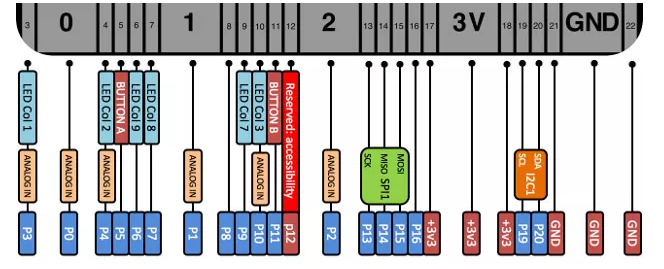

边缘接口：

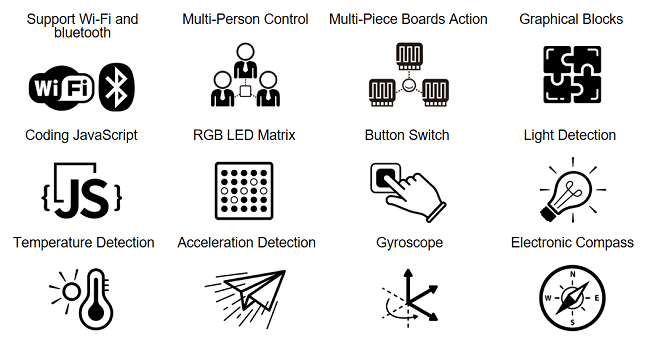

硬件功能：
