SWM181CBT6-LQFP48小系统板

SWM181CBT6-LQFP48小系统板

SWM 小系统板

市场参考价:¥39

总数 : 2 可申请:2 试用中 : 0

免费申请

产品详情
试用资料
试用规则
产品简介

说明:本活动试用名额将由厂商审核确认

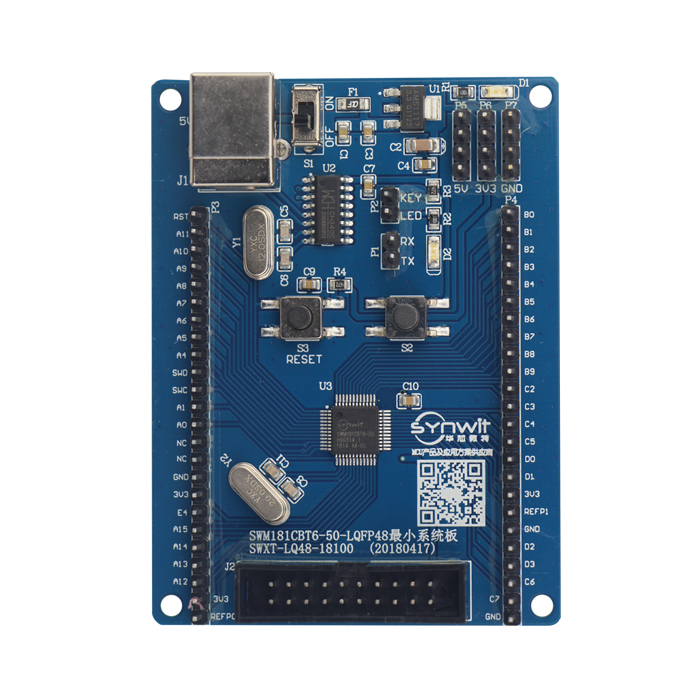

SWM181CBT6-LQ48小系统板简介:


系统板特点:

1、板载了基于MCU的基本电路,如晶振电路和电源转换电路。
2、核心板引出了常用的I/O口资源。
3、引出了SWD仿真调试下载接口,可以用J-Link调试仿真下载器下载,方便简单。
4、外形尺寸(80mm*60mm)大小。
5、核心板的系统晶振(20.00MHz)。
6、配有2.54mm间距的单排排针,确保导电接触优良,方便用户将核心板放置到标准的万用板或者面包板上,用户可以根据自己的实际需要选择焊接方向。
7、配备了一个USB打印接口,使用方便,坚固耐用,可做USB通讯和供电。
二、芯片:SWM181CBT6-50;
1、封装:LQFP;
2、引脚:48;
3、内核:ARM 32-bit Cortex-M0;
4、工作频率:48 Max Frequency(Mhz);
5、存储资源:120KByteFlash Memory,16KBytesSRAM;
6、接口资源:38I/O,4+1Timer(32Bit),8PWM,1WDT,5DMA,1CORDIC,1DIV,?1Hall,1(4*22)SLCD,4UART,2SPI;2?I2C,1(4)SIGMA-DELTAADC,1(7)SAR ADC,3?OP/CMP,1 LOW POWER;
7、调试下载:支持JTAG接口的调试下载;
8、工作电压:2.3~3.6V;
9、复位接键:用于用户复位芯片程序;
10、用户LED(D2):便于I/O输出测试或者指示程序运行状态;
11、电源LED(D1):电源指示状态,可以判断电源是否稳定。
注意事项
1.本次活动的产品试用周期为45天(邮寄7天后算起),45天后将由下一位试用者试用;
2.试用的共享开发板将在活动开始后的一周内进行审核;其他申请审核时间由释放开发板的时间为准(审核周期不超过30天)
3.该活动每位客户限申请1块板卡,同一活动未成功后,在活动进行中的状态下仍可提交申请
4.在法律法规许可的范围内,电子芯吧客对此进行解释
试用成功人数 : 0

一、兑换形式

1、免费申请渠道参与步骤:选择板卡→申请免费试用→申请成功→电子芯吧客寄送板卡→确认收货,开始试用→试用完成→释放开发板→邮寄板卡至下一位使用者

二、注意事项

1、每位用户同一板卡只能申请一次
2、通过免费申请渠道可同时申请多块板卡,但只能成功一块,当用户有申请成功的板卡时,其它免费申请渠道的申请自动失效
3、板卡申请成功后,电子芯吧客审核员联系客户完善快递资料,如3天内未及时提交快递资料,则视为用户自动放弃试用机会

三、申请须知

1、活动期间使用任何舞弊行为的用户一经发现,即刻取消申请资格
2、用户需保证申请过程中提交资料的真实性与完整性,由于信息错误引起的损失与责任由用户承担
3、在法律法规许可的范围内,电子芯吧客对此进行解释

华芯微特是一家由美国归国的术团队创立的中国芯片设计公司,是国家高新技术企业。2014年进军MCU产业,专注于32位ARM MCU研发设计并针对MCU提供相应的开发方案。 华芯微特研发实力雄厚,核心技术团队平均具有十年以上芯片设计从业经验,在CPU、存储、低功耗处理器、AD/DA、POWER、ESD等方面具有丰富的实战经验和扎实的理论知识。 华芯微特基于ARM CORTEX-M0、M4内核,面向汽车电子,电机驱动,水泵、智能控制和物联网等领域推出了多个系列的MCU产品。
