SWM220R8T7-LQFP64小系统板

SWM220R8T7-LQFP64小系统板

SWM 小系统板

市场参考价:¥39

总数 : 2 可申请:2 试用中 : 0

免费申请

产品详情
试用资料
试用规则
产品简介

说明:本活动试用名额将由厂商审核确认

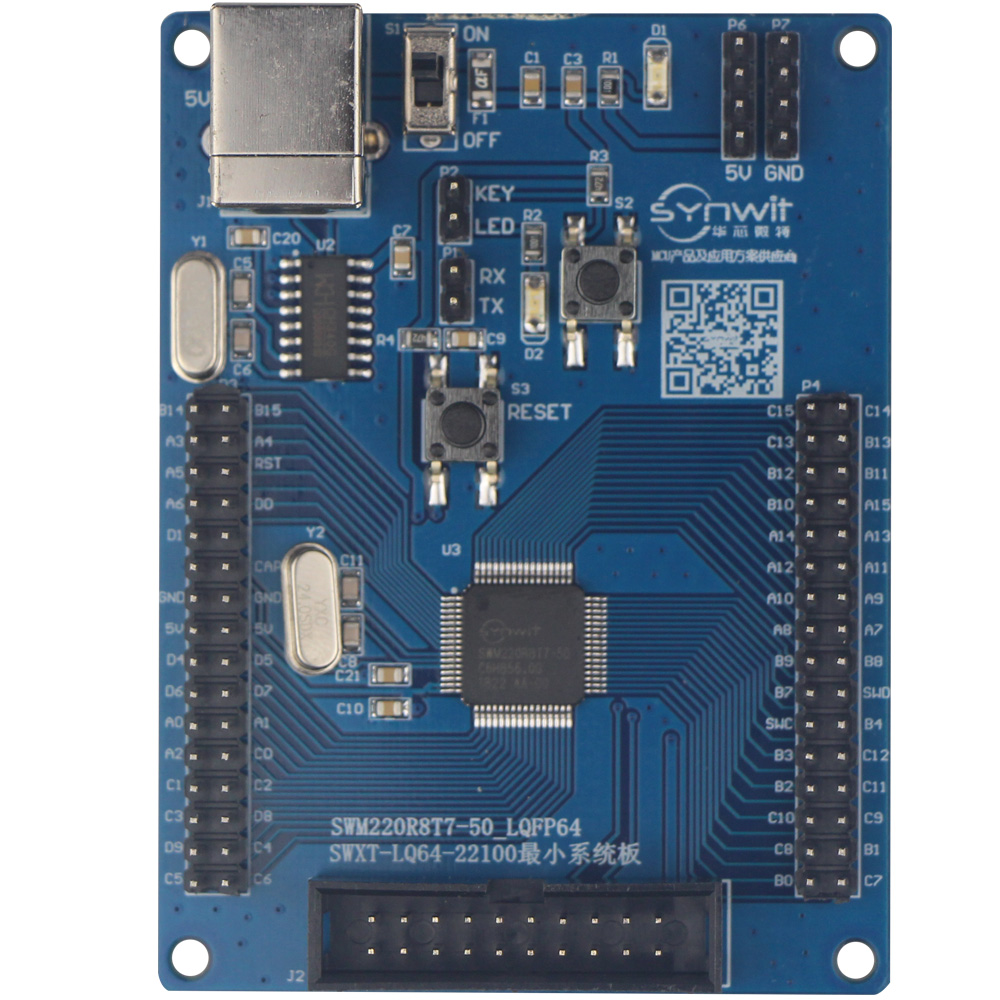

SWM220R8T7-LQ64小系统板简介:


一、系统板特点:
1、板载了基于MCU的基本电路,如晶振电路和电源转换电路。
2、核心板引出了常用的I/O中资源。
3、引出了SWD仿真调试下载接口,可以用J-Link调试仿真下载器下载,方便简单。
4、外形尺寸(80mm*60mm)大小。
5、核心板的系统晶振(24.00MHz)。
6、配有2.54mm间距的双排排针,确保导电接触优良,方便用户将核心板放置到标准的万用板或者面包板上,用户可以根据自己的实际需要选择焊接方向。
7、配备了一个USB打印接口,使用方便,坚固耐用,可做USB通讯和供电。
二、芯片:SWM220R8T7-50;
1、封装:LQFP;
2、引脚:64;
3、内核:ARM 32-bit Cortex-M0;
4、工作频率:48 Max Frequency(Mhz);
5、存储资源:64KByteFlash Memory,16KBytesSRAM;
6、接口资源:58I/O,4+1Timer(32Bit),6PWM,1RTC,4DMA,1WDT, 1DIV,?4UART,1Hall,2SPI;2?I2C,1(8)SAR ADC,1CAN;
7、调试下载:支持JTAG接口的调试下载;
8、工作电压:2.5~5.5V的宽电压;
9、复位接键:用于用户复位芯片程序;
10、用户LED(D2):便于I/O输出测试或者指示程序运行状态;
11、电源LED(D1):电源指示状态,可以判断电源是否稳定。
