产品简介

试用申请说明:(本活动试用名单由厂商直接审核)

社区内的开发者,背后需要有企业实体,尤其是您的企业正在做智能化产品或者有产品智能化需求,更容易获取测试资格哦


产品简介:

三明治开发套件由涂鸦智能推出,其包含一系列不同种类的电源板、主控板、无线通信板和功能板。不同的板可以像三明治一样层层组合, 无需焊接, 自由搭配出无数种产品形态, 让您快速完成完整的 IoT 产品原型、测试、演示及投产。它兼容 Arduino 的开源规范,提供与 Arduino 兼容的引脚布局, 您可以很方便地利用已有的海量 Arduino 周边元器件来丰富你的产品原型。

本次涂鸦IoT开发平台与电子芯吧课合作,推出红外遥控三明治开发套件测评活动,该套件由Wi-Fi SOC 主控板、直流供电电源板、以及红外遥控功能板共同组成,能让开发者快速制作出一款万能遥控器,用上自己动手开发的产品,遥控全屋家电,一定成就感满满。

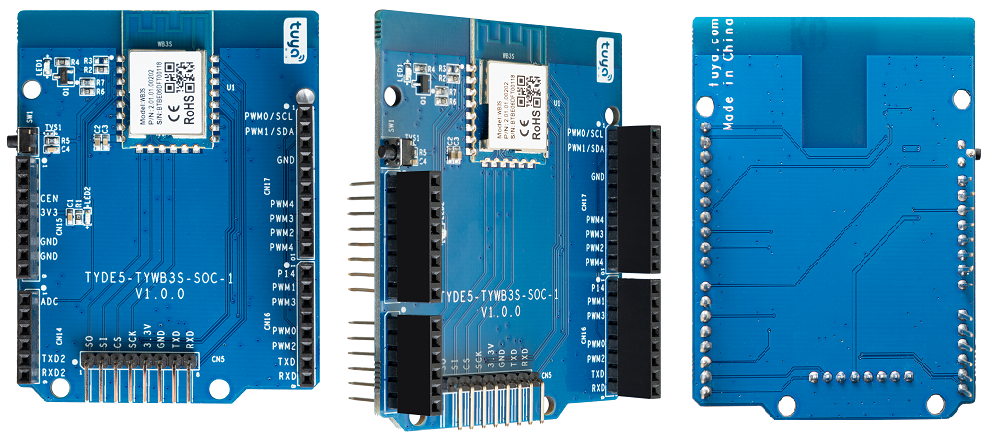

1.涂鸦三明治 Wi-Fi SOC 主控板

涂鸦三明治 Wi-Fi SOC 主控板(WB3S)是一种能让开发者快速实现各种智能硬件产品原型的一款开发板。其包含 Wi-Fi模块 WB3S、按键、LED 指示灯、客户自行开发 IO 接口、电源等。开发者可通过涂鸦三明治 Wi-Fi SOC 主控板(WB3S),搭配其他功能电路模块或电路板,实现对应的功能。

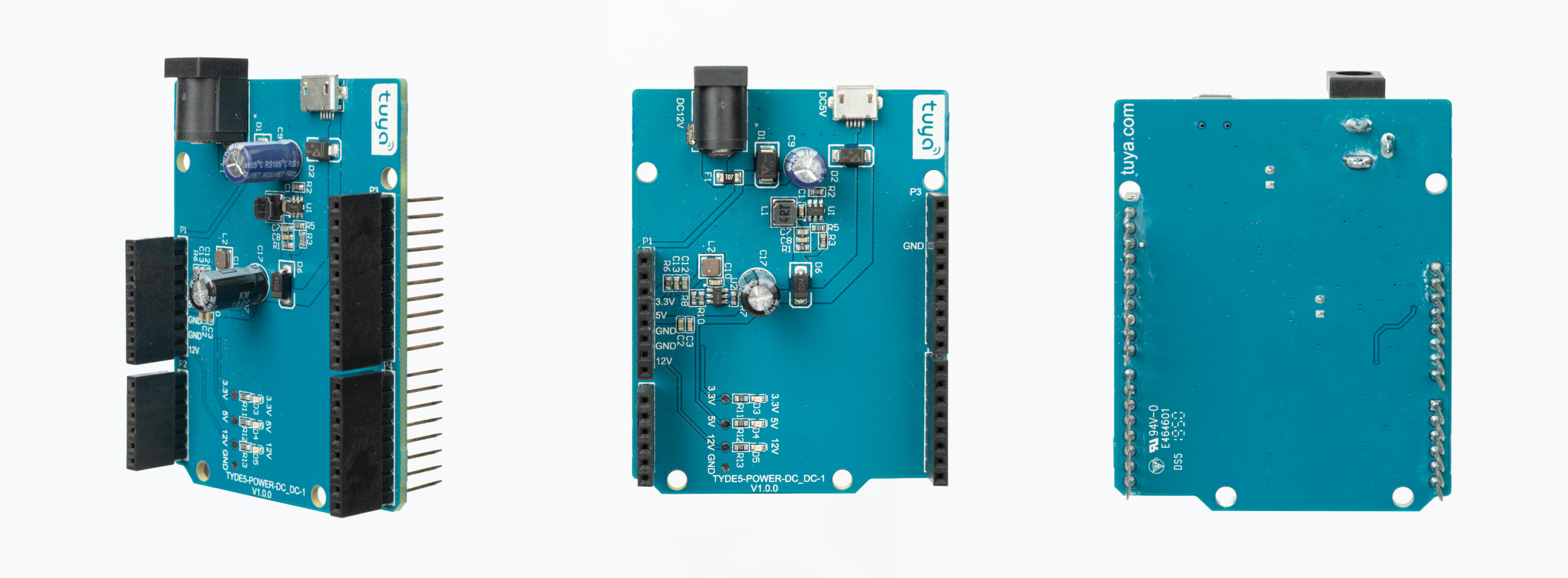

2.涂鸦三明治直流供电电源板

涂鸦三明治直流供电电源板是涂鸦三明治开发套件中的一部分,用于给涂鸦三明治其余相关的部件供电。

· 灵活输入:标准的 Arduino 外形尺寸,有 DC-005 直流 12V 输入和 Micro USB 直流 5V 输入;

· 输入过压保护:在 12V 和 5V 输入端,分别具有;12V TVS 管和 5V TVS 管;

· 防反接电路:12V 输入端有保险电阻和 TVS 管构成的防反接电路;

· 防电流倒灌:SS14 防止 5V 供电时电流倒灌;

· BUCK 电路:选用矽力杰 SY8012B 芯片,具有 5V1A,3.3V1A 的供电能力,效率高,SOT23-6 封装;

· 指示灯:12V、5V、3.3V 三种电源输出都有相应的指示灯。

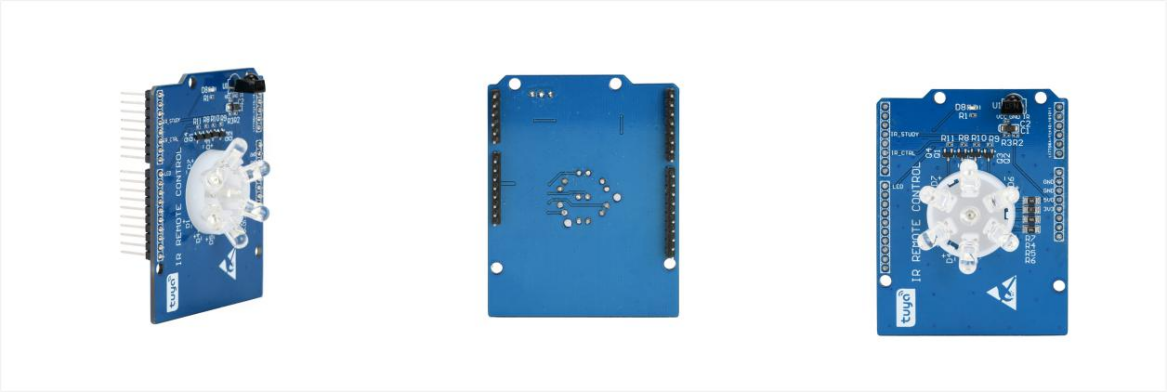

3.涂鸦三明治红外遥控功能板

涂鸦三明治红外遥控功能板是一款无线发射与接收装置,能学习中心频率为 37.9KHz 的红外信号,通过控制红外发射管的通断来达到控制红外设备的目的。本开发板输入 5VDC 与 3V3DC,5VDC 用于给发射管供电,发射管采用串并混合的连接方式,由三极管基极的高低电平来控制。


本开发套件适用于:

· 厂商嵌入式工程师:进行嵌入式程序前期开发和调试。

· App 开发者:在硬件设备开发前期,进行 App 的开发和调试。

· 创客:可快速实现硬件产品 demo,并快速实现通过手机控制。

· IoT 技术爱好者:了解 Wi-Fi 等无线通信控制原理,学习智能硬件产品开发。


使用说明:

1.开发板测评需要借助涂鸦IoT开发平台完成(点击此处完成注册
2.登陆平台后在其他品类中找到万能遥控器,在免开发方案里选择Wi-Fi+蓝牙+IR 协议,点击万能遥控器(Wi-Fi_BLE)图标创建产品;
3.选择产品的功能和显示面板,根据三明治开发板的硬件电路对固件信息进行配置;
4.其他步骤需要借助红外遥控三明治开发套件完成,具体可参考开发DEMO教程

发货清单:

涂鸦三明治 Wi-Fi SOC 主控板、涂鸦三明治直流供电电源板、涂鸦三明治红外遥控功能板
