产品简介

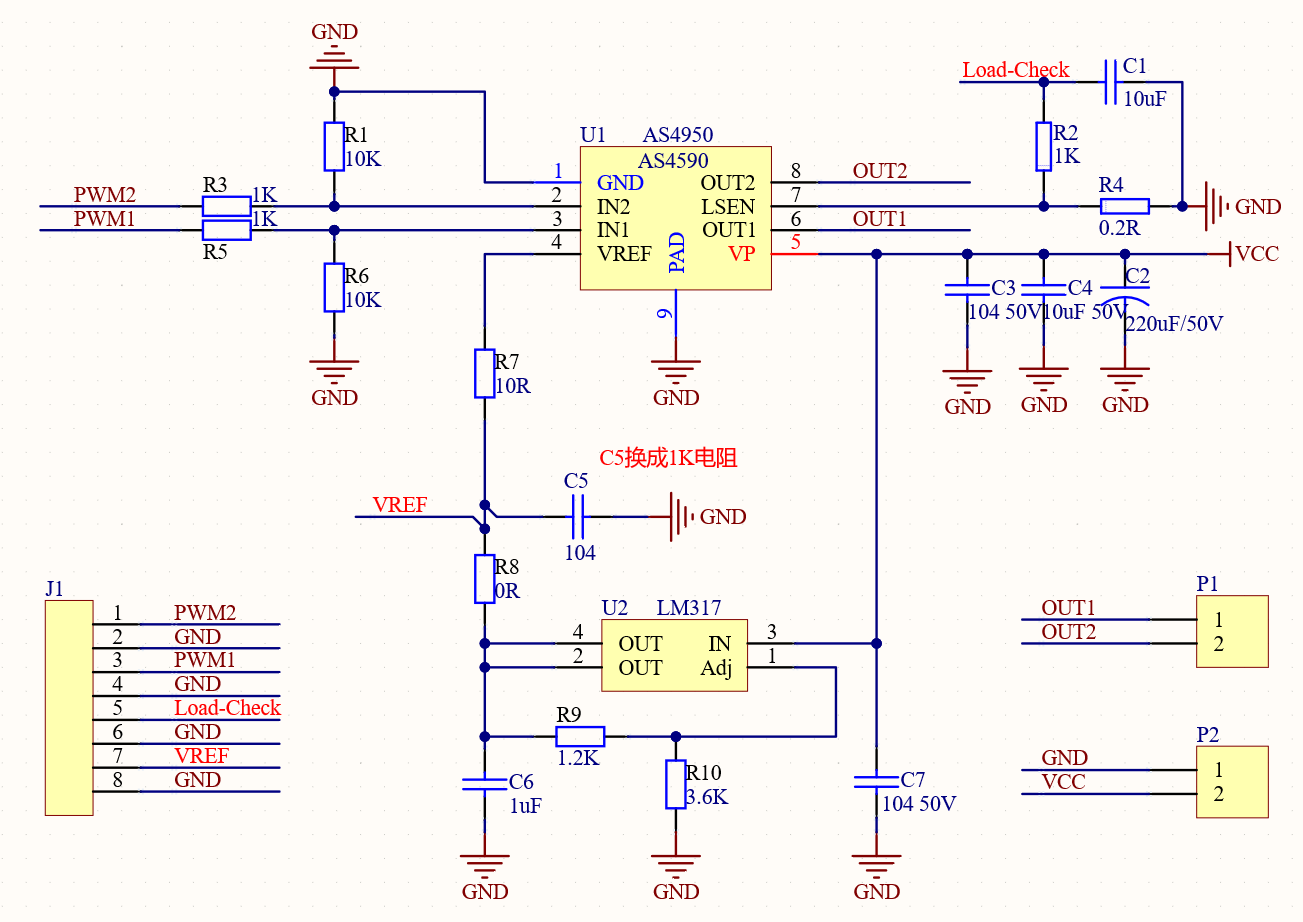

AS4950是由“江苏集萃智能集成电路设计技术研究所有限公司”推出的一款可替代TI的DRV8870和ALLEGRO的A4950这两款电机芯片的产品,宽电压供电8V-40V,3.6A峰值电流驱动输出,2A持续电流输出能力,支持两路PWM调速、欠压锁定保护、短路保护、过温保护等功能,Demo板板载了一个LM317调压芯片,用于AS4950的VREF引脚的调压,配合一个0.2Ω的功率电阻,可设定AS4950的最大电流,具体原理图如下:

活动规则

试用报告要求:
1.内容要求(包含不仅限于):软硬件功能评测、入门教程连载、项目完成流程、试用心得/经验、其他
2.试用报告在中图片要求:图片清晰,背景色尽量为纯白色
3.提交报告内容原创且完整。

报告位置:评测频道

注意:可根据评测分享内容,在提交评测报告是选择“开箱体验”或者是“深度评测”

注意事项

1.试用期间需提交完整的试用报告;针对试用报告不合格且不配合修改调整的试用者,将被扣除相应的会员等级积分和IC币,情节严重者将被拉入试用黑名单

2.提前试用结束,可提前释放出板卡;释放板卡邮寄信息可在在个人中心--我的试用中上传

3.试用的共享开发板将在活动开始后的一周内进行审核;其他申请审核时间由释放开发板的时间为准(审核周期不超过30天)

4.该活动每个ID限申请1块板卡,同一活动未成功后,在活动进行中的状态下仍可提交申请

5.在法律法规许可的范围内,电子芯吧客对此进行解释

AS4950-Datasheet.V1.0.6_20200909.pdf
