正点原子数控电源DP100测评

数控电源正点原子 DP100

汉云

关注

发布时间: 2022-09-07

丨

阅读: 4263

# 一、概述

多年嵌入式与硬件开发工作，使用过不少调试的电源，有的是买的可调的，有的是自己DIY的，但总都有一些不尽如人意，要么是功率，要么是便携性，总之，一直有一些痛点，直到看到正点原子数控电源DP100。
电源给人的第一影响就是小，真的很小，还没有手掌大。再者，就是功率了，这么小的体积，竟然有100W的功率输出，的确出人意料。

![](https://cf01.ickimg.com/bbsimages/202208/7a1758dcb139b8a81e25cebc0fd945dd.png)

原子在这些年推出了很多电子工程师使用的好用的工具，有示波器，有电铬铁，有电源。

# 二、外观与使用方式

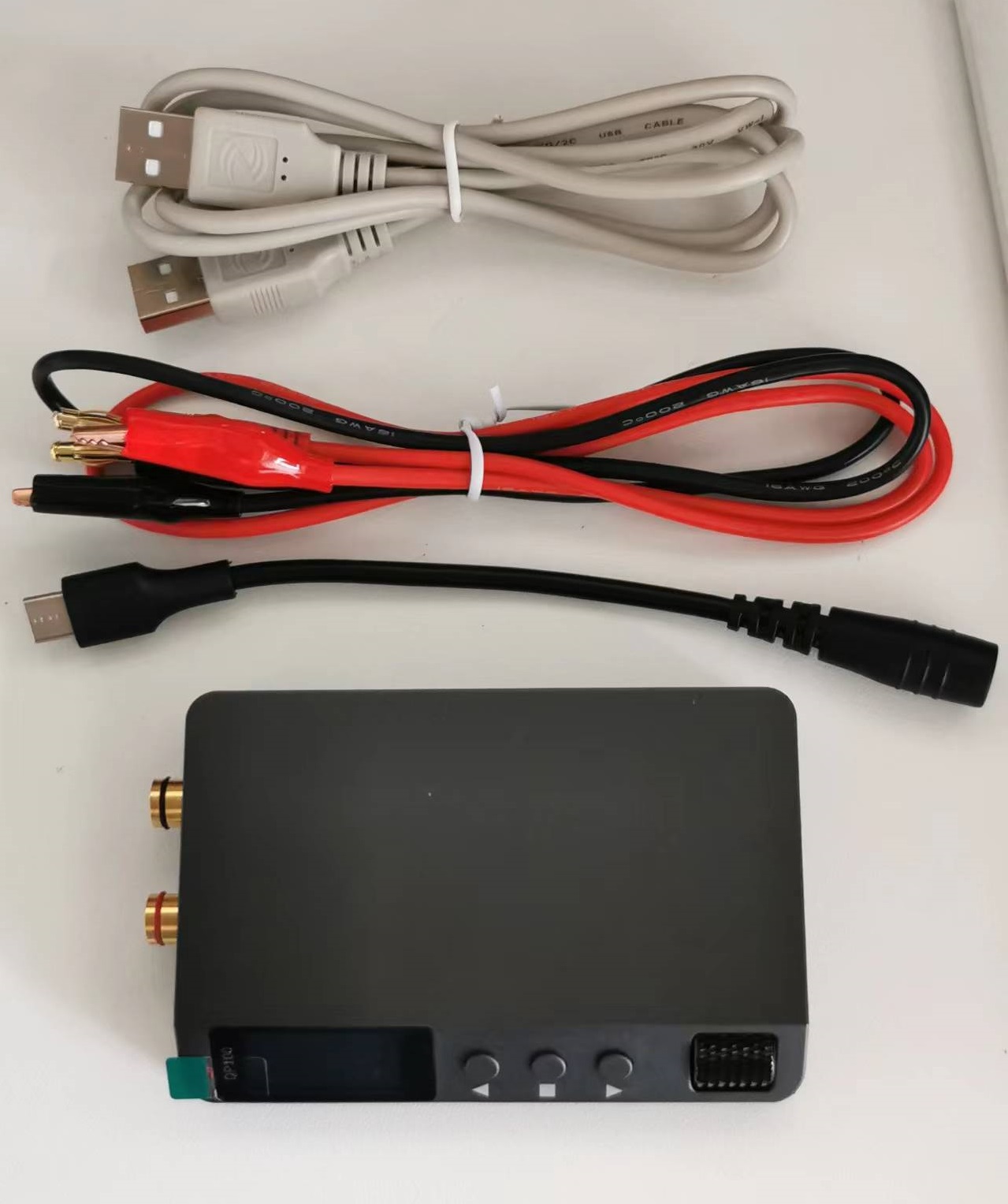

基础套件有一个主机，一个DC转Typc-C的数据线，一个又公头的USB-A线，两条4mm的香蕉插头转鳄鱼夹的线。基本上满足日常所需要的场景。

![](https://cf01.ickimg.com/bbsimages/202208/0d53b1e5b4a9992066d19a14640b4bc7.jpg)

要自己准备一个氮化镓快充充电头，或是常用的一些电源也是可以的。
电源有多种保护措施，如：过压保护状态、过流 保护、过功率、过热保护、反接保护、欠压保护。

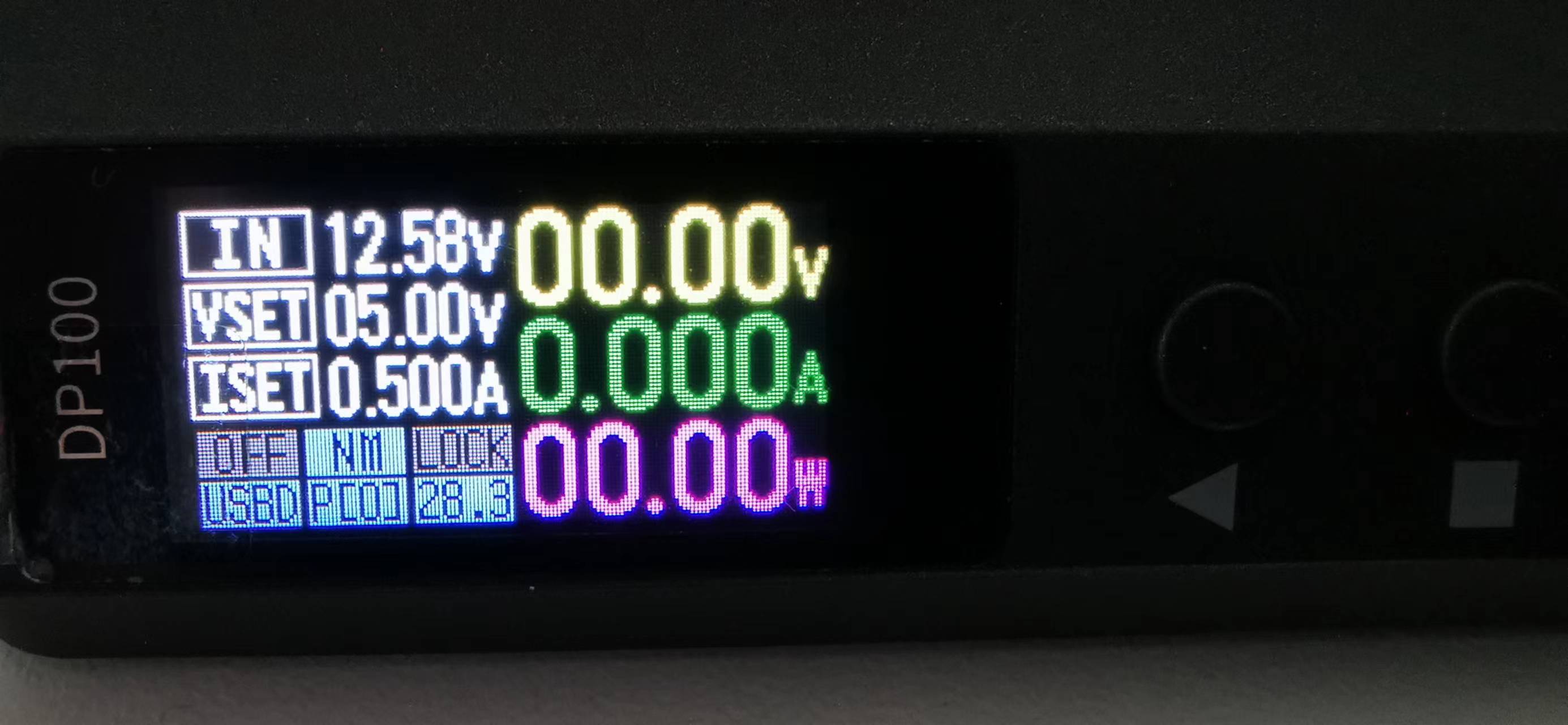

我这里接了一个电源适配器，输出是12V的。

![](https://cf01.ickimg.com/bbsimages/202208/c240007c684b4a4a82dc070315adbb99.jpg)

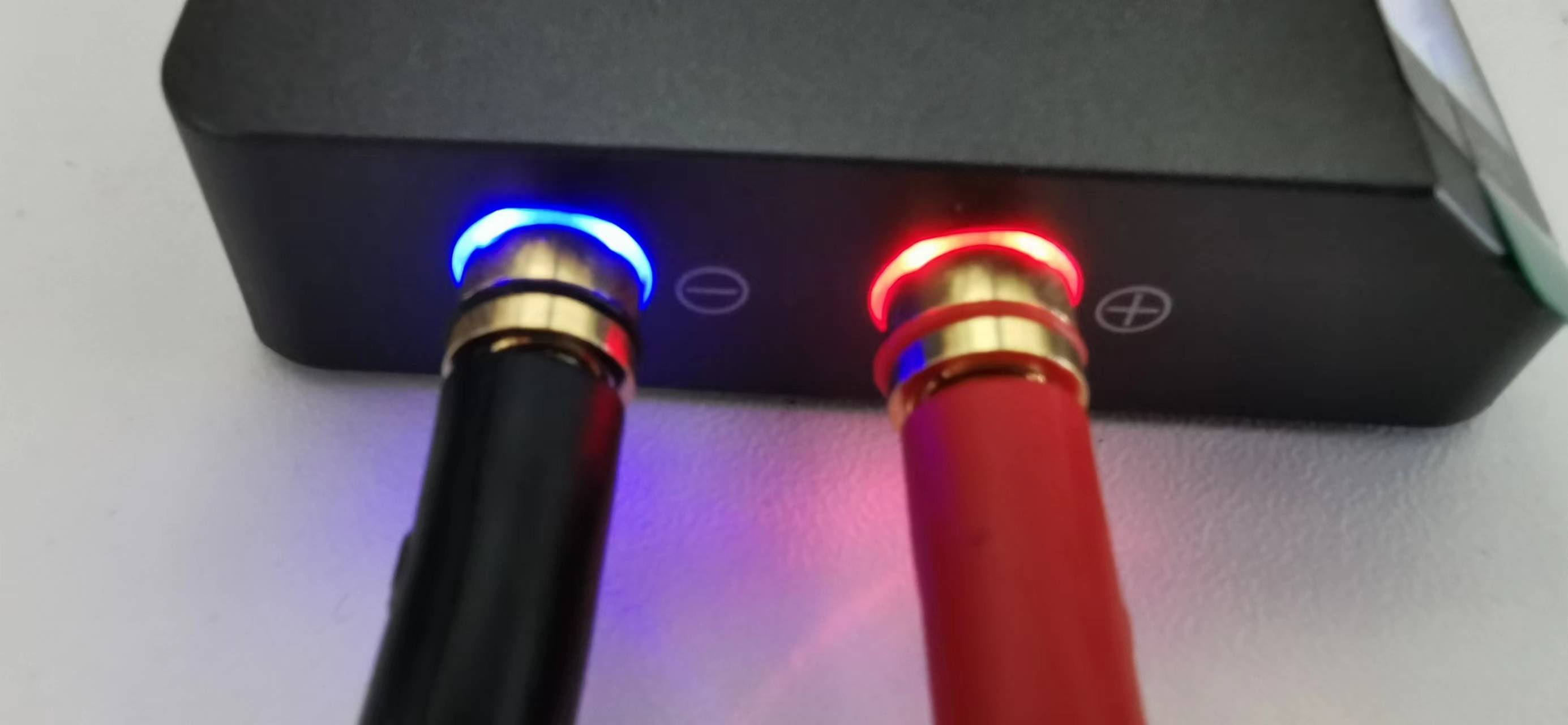

当设置好电压与电流后，进行输出。可以看到香蕉插头边上会亮起一圈灯来进行提示，这真是很些惊艳啊。可以很直观的看到输出与否，而不用再去界面上找指示输出的标志或是LED灯了。

![](https://cf01.ickimg.com/bbsimages/202208/fc3454245a7d61c8ac96d8475ea61dae.jpg)

在输出过程中，可以按中单的按键，可以动态的调整输出，不用每次关后再进行调整，只是当有一段时间不操作后，动态调整将会关闭，而且这个时间还比较短，当记录数据回来，还要再按一下按键才能调整，建议将这个时间设置长一些，或是可以用户自己配置的比较好。

菜单设置有比较多的项目，主要是保护参数比较重要：过压保护，过功率保护，过热保护等等。
（此处gif图无法上传。）
除此之外，还有背光，音量，USB模式，主题颜色等等。
把USB设置成主模式后，可以连接一个USB鼠标。
测了下，我的无线鼠标插上后，没有反应，但官方的图片上显示是支持的，可能对协议比较挑吧，反应也不是最主要的设置方式，只是一个锦上添花的亮点，有一个有线的鼠标倒是可以识别到。

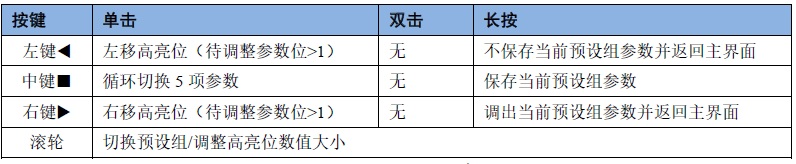

屏上是没有鼠标指针的，要根据左、右键与中键的单击、双击来确定不同的功能。

![](https://cf01.ickimg.com/bbsimages/202208/200a8eee1f6847195018335d533b93c9.jpg)

# 三、精度测试

这里使用一台的六位半的台式万用表进行测量。

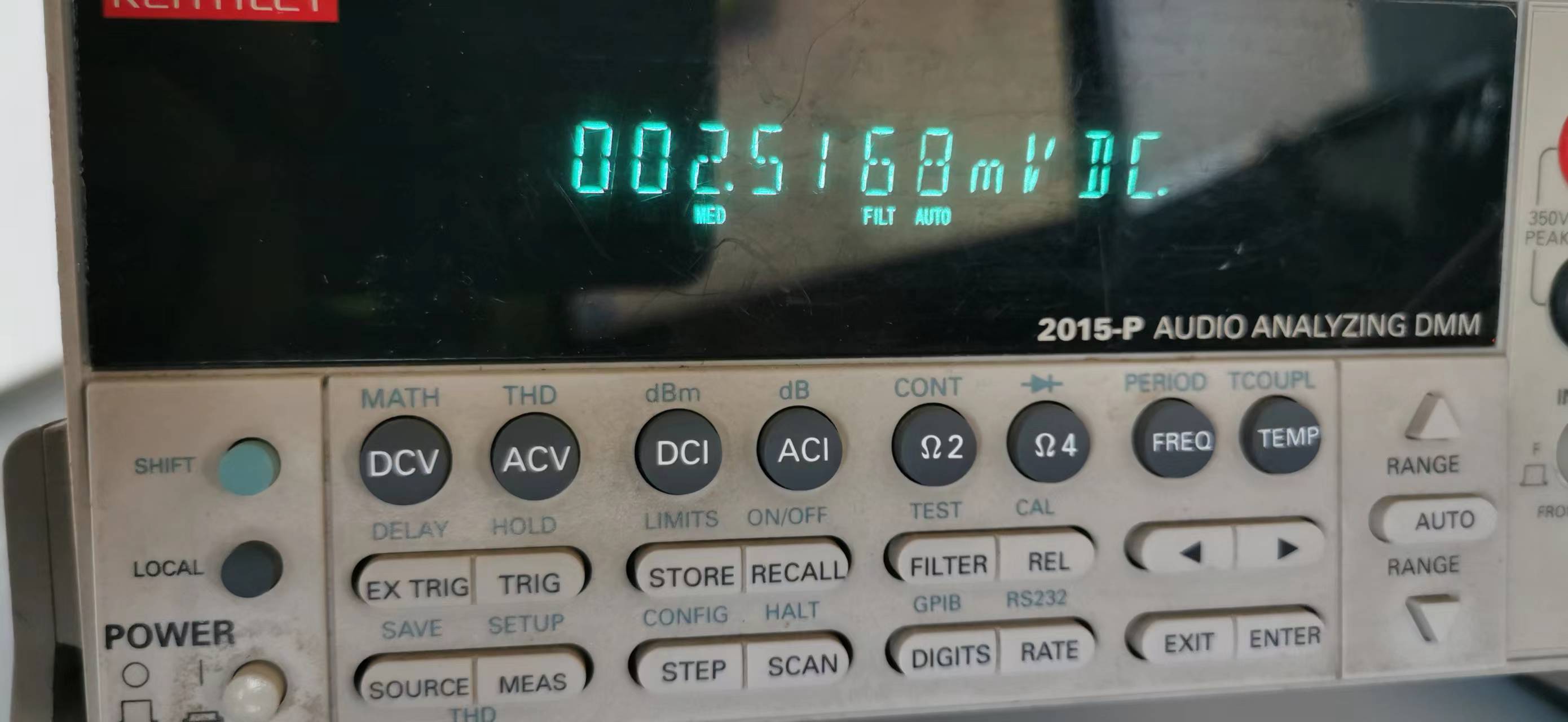

DP100设置为0V时，测出来会有2.5mV的偏置电压。
![](https://cf01.ickimg.com/bbsimages/202208/aee1579b8311fbec3d98a52c802c5d45.jpg)

之后的电压差不多都会加上这个零值时的偏置电压，如果减去这个零值偏移，那输出的数度是相当高了。

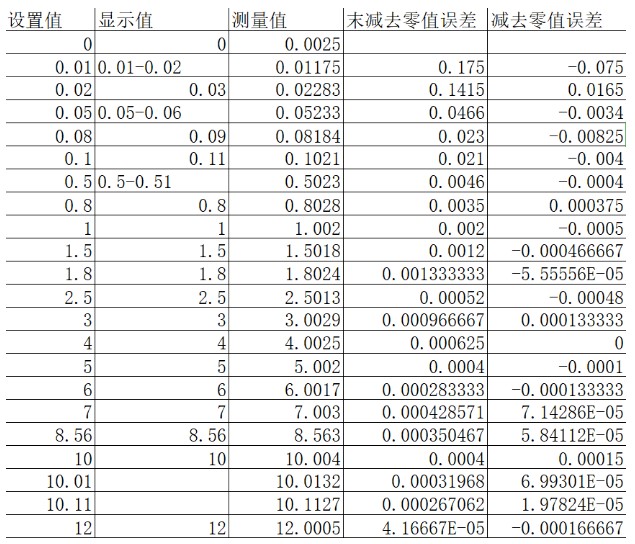

从设计的误差上来看，只有当输出电压设置的很小时，误差才大一些，其他的值，误差都很小，基本当电压高于0.1V 后，误差都会在0.5%以下。

![](https://cf01.ickimg.com/bbsimages/202208/b073acdd752c4b84f3aba928d1d11770.jpg)

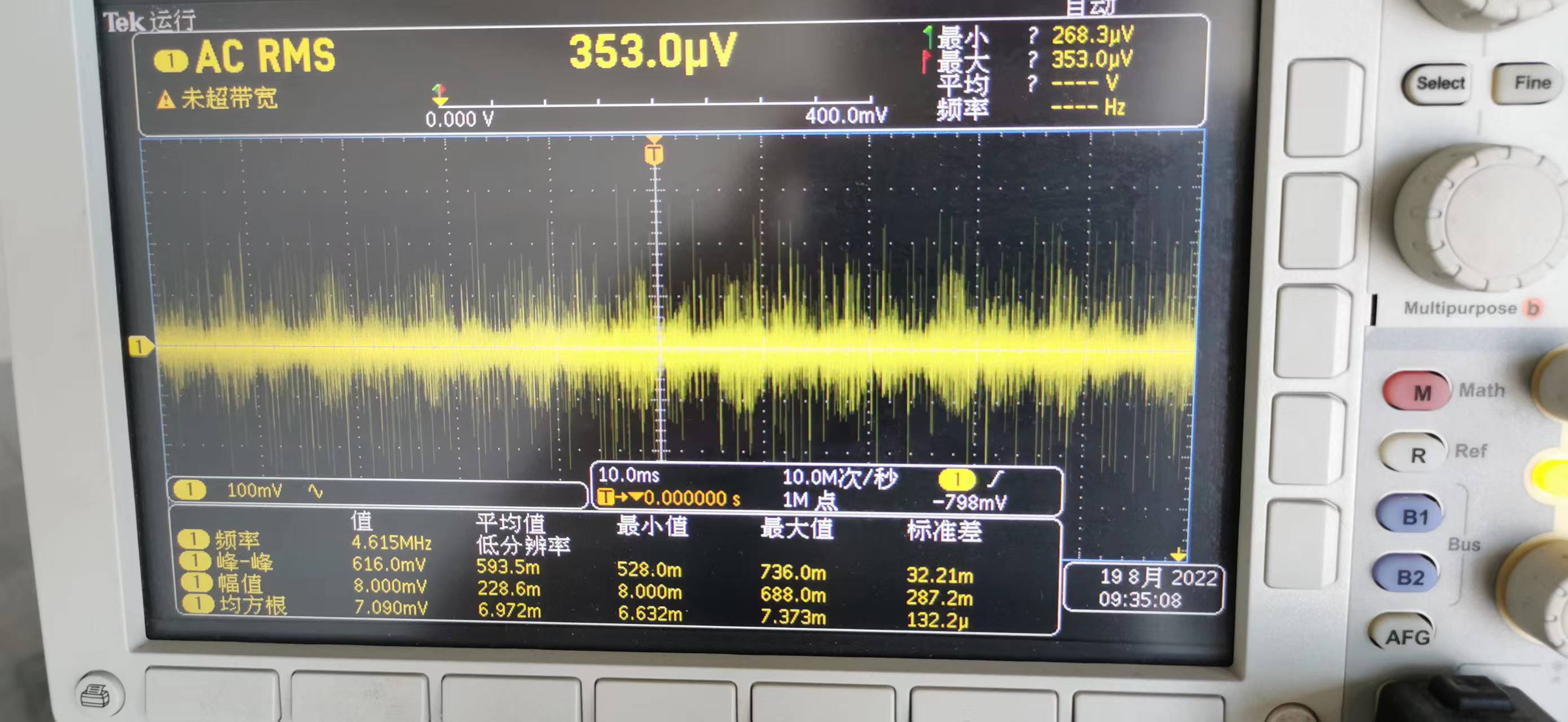

纹波测试峰峰值可以达到600mV,纹波频率也是在K级与M有来回跳变。

![](https://cf01.ickimg.com/bbsimages/202208/1545f7019c5cc11d31040484b868c782.jpg)

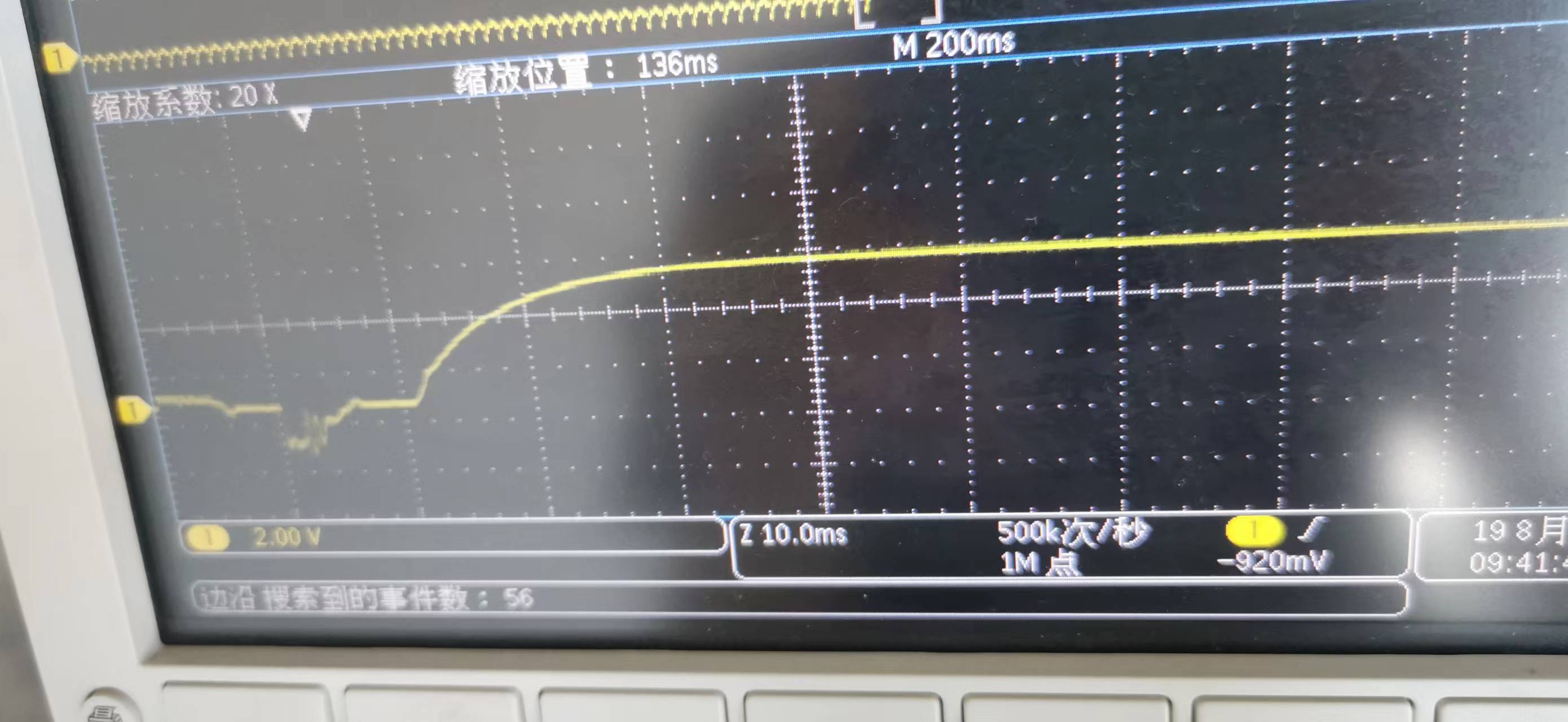

抓取上电波形，可以看到从0V到达到设置值，差不多是200ms的时间，而且也没有过冲的问题。

![](https://cf01.ickimg.com/bbsimages/202208/9f66530394780d3167c64c768f26bbaf.jpg)

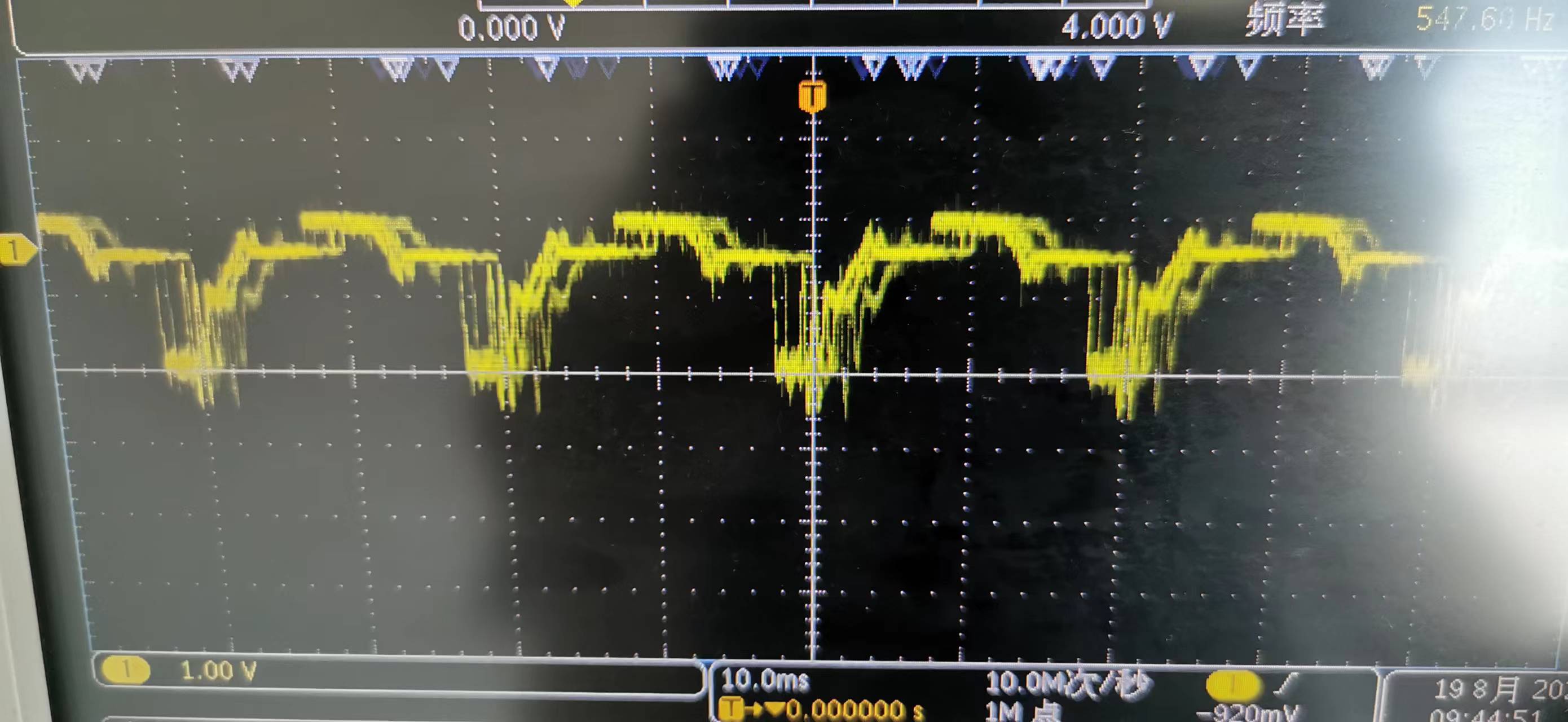

只是在关断情况下，也会有一个很小的纹波输出，

![](https://cf01.ickimg.com/bbsimages/202208/4e353e055cfada601a9523dc79cab24b.jpg)

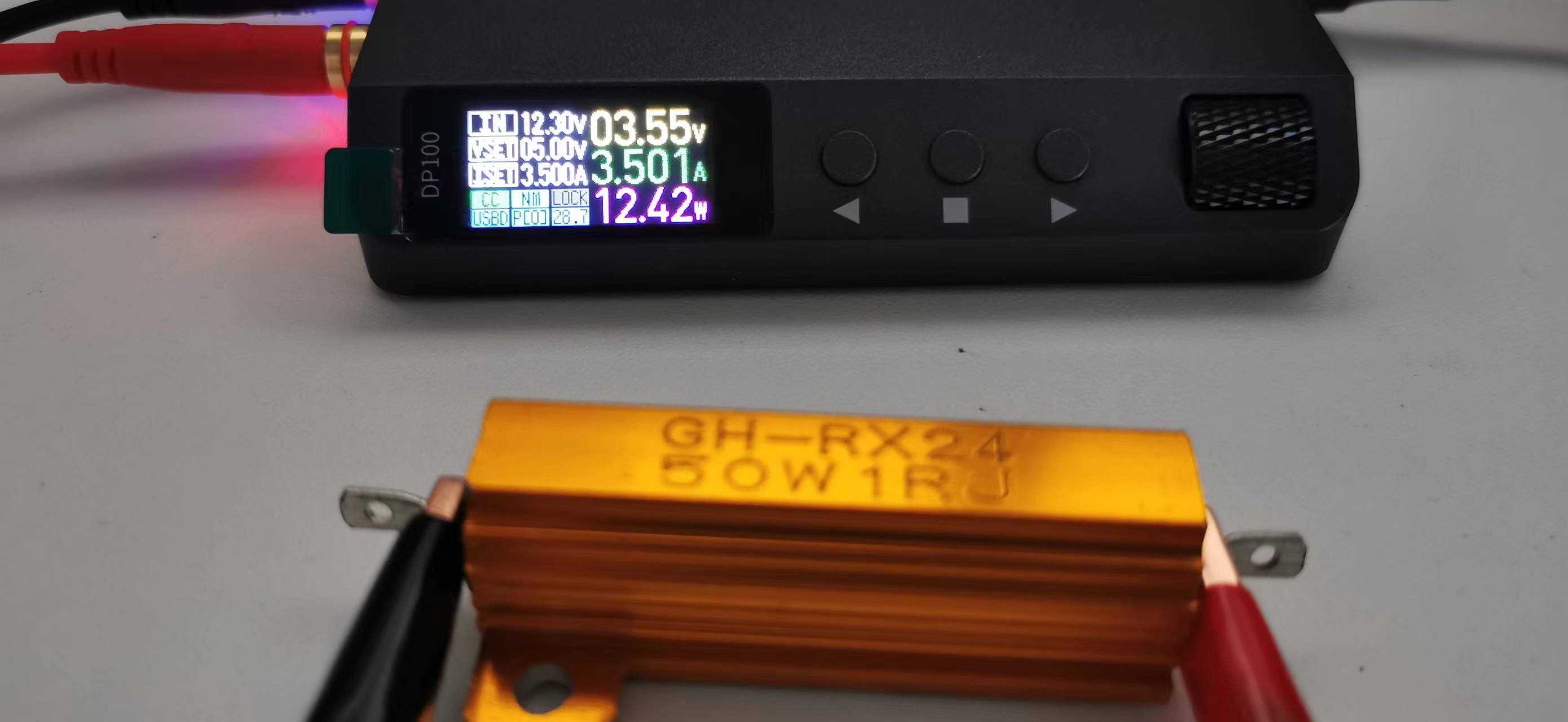

电流输出测试，这里没有正好的负载，也没有电子负载，先用一个50W，1R 的电阻来测试。
电流设置到3.5A，可以看到电流成功截至到了3.5A，由于阻性负载太小了，电压拉了下来。
加了大约20秒，电阻已经很烫了，而机身上测出来的内部温度，在空调环境下（27度左右），并不高。

![](https://cf01.ickimg.com/bbsimages/202208/fa4f22d4d3c398c412a3763b50be3610.jpg)

# 三、上位机使用

上位机使用时，要把USB设置成从机模式。
当连接上上位机后，电源上的按键就不能使用了，只能用上位机进行控制
上位机全屏时，会把任务栏也覆盖了，是真全屏啊。建议这点修改一下。
上位机现在是最新的版本，显示的曲线上，没有游标，点击图上的点，也无法知道所点的点的时间与电压大小 ，这个应该添加上。
大体上可以看出电压、电流的趋势。

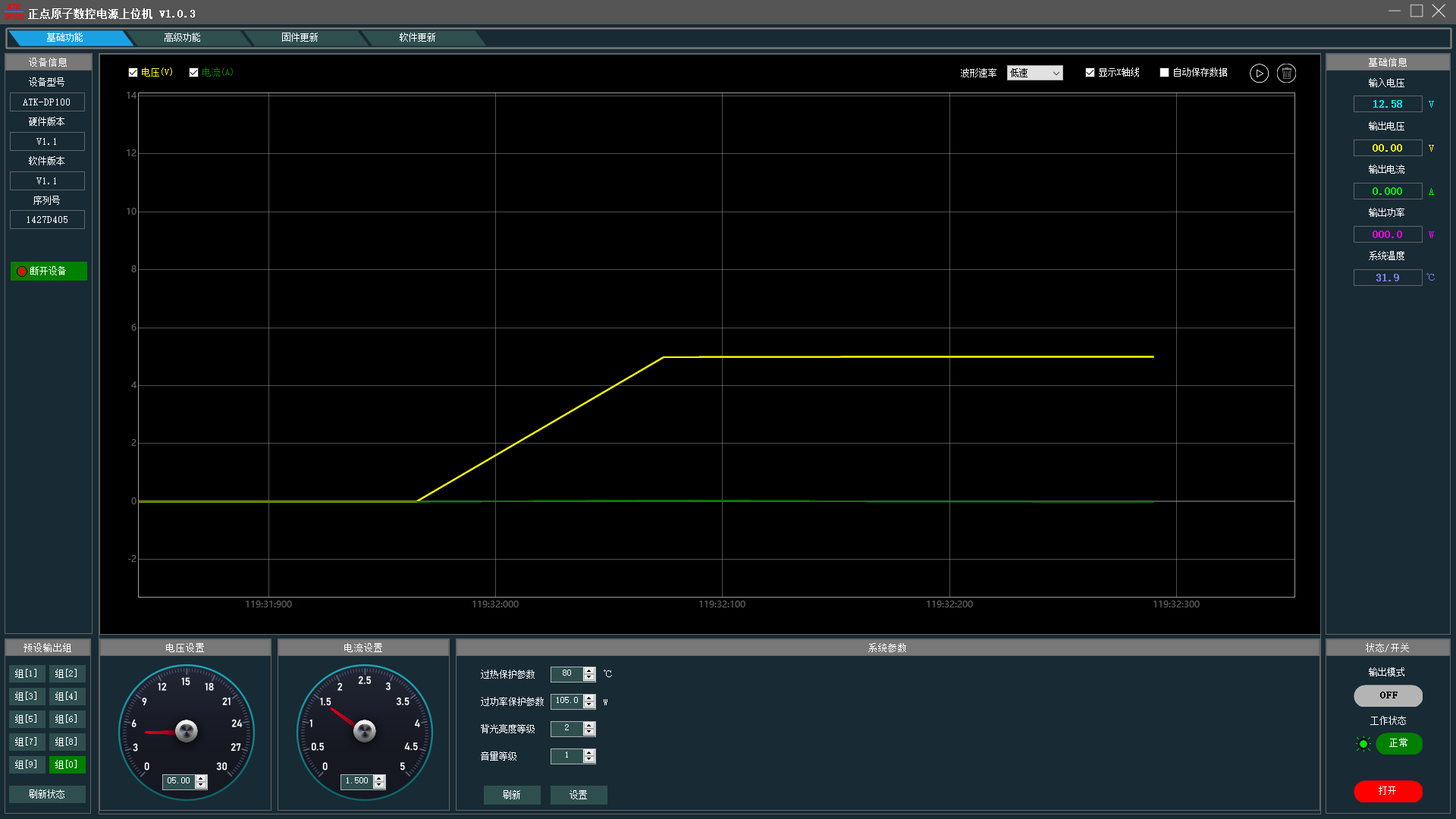

如下，这个是启动时，电压的曲线。

![](https://cf01.ickimg.com/bbsimages/202208/0008e8c5f762efd5f5244cf40ef40e2c.png)

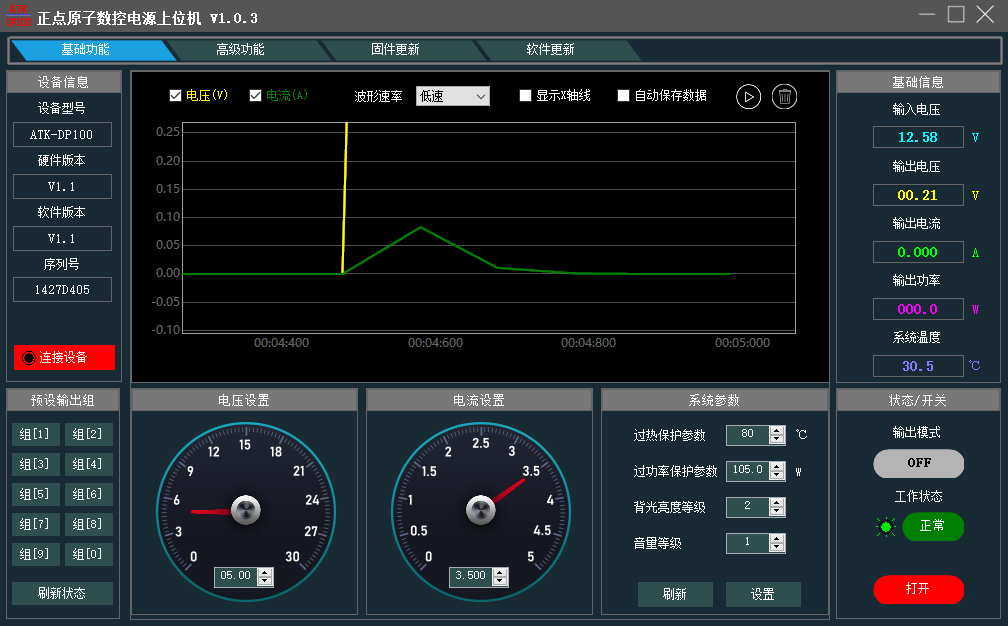

如下，这是给一个电容充电的曲线。
可以看到，由于电压与电流使用同样的坐标系，当某一个值很小时，另一个值在曲线上就无法显示完全了。只能是分别进行显示。
不过还有一种方式，是双纵坐标，也就是窗口的右侧再加一个电流的纵坐标。两个纵坐标的量程可以分别设置，或是用鼠标的中键滚轮来调整。

![](https://cf01.ickimg.com/bbsimages/202208/b21330aa93bd8f94f3db69d8514719f4.png)

目前没有最新的固件，还是V1.1的版本。

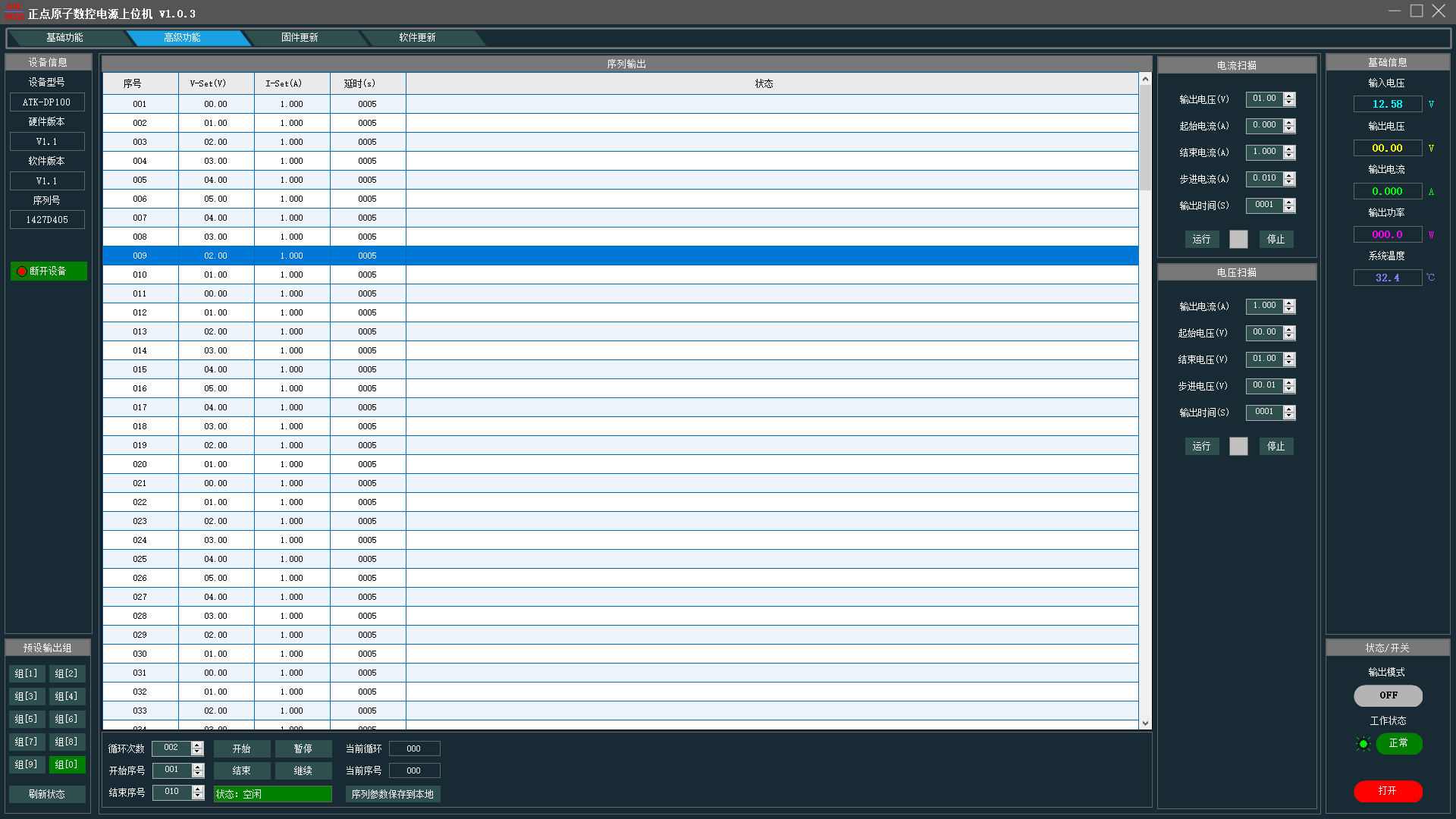

高级功能，可以设置输出的动态的循环变化。

![](https://cf01.ickimg.com/bbsimages/202208/6a82cf50ddd25d4d0dff33020e307bbb.png)

其实对于数控电源的功能来说，这个软件的功能基本上可以满足一般的需要，可以在界面的细节上，再进行完善。

# 四、总结
正点原子数控电源DP100，体积小巧，功率强劲，采用通用的Typec接口，配备了各种电源接口的转换线，提高便携性。
在操作上，可以进行一些优化，比如调整输出时的延时时间。
显示屏是小了点，但匹配上这么小的体积，显示内容也比较全面，也可以接受。
