## 一、Beetle ESP32 C3简介

Beetle ESP32-C3是一款基于ESP32-C3 RISC-V 32位单核处理器芯片的主控板，专为物联网 (IoT) 设备而设计。
Beetle ESP32-C3在仅硬币大小的体积上引出了多达13个IO口，制作项目时不必再担心IO口不够用的情况，同时主控板还集成锂电池充电管理功能，可以直接连接锂电池，不需要外围模块，同时保证应用体积和安全性。
Beetle ESP32-C3配套的扩展板在未增加太大体积的情况下，引出了更多的电源，在制作项目时焊接更加方便，板载的GDI显示屏接口解决使用屏幕时的接线烦恼。
Beetle ESP32-C3支持Wi-Fi 和 Bluetooth 5 (LE) 双模通讯，降低了设备配网难度，同时还支持蓝牙 Mesh (Bluetooth Mesh) 协议和乐鑫 Wi-Fi Mesh可以实现更高的通讯稳定性和更大的覆盖面积，适用于广泛的物联网应用场景。
Beetle ESP32-C3拥有详细的示例教程，通过教程可以轻松的使用控制器的无线功能，连接阿里云、IFTTT等物联网平台，同时DFRobot商城提供了上千种传感器和执行器，这些传感器和执行器也有详细的教程，因此你可以轻松搭建出自己的物联网系统。
Beetle ESP32-C3可以使用Arduino IDE、ESP-IDF、MicroPython进行编程，C语言、python都可以轻松的操纵硬件。

Beetle ESP32-C3体积做的非常小，大概只有一元硬币大小，如图：

![](https://cf01.ickimg.com/bbsimages/202207/d4a25db7f2dc42ca2ce105c28d627764.jpg)

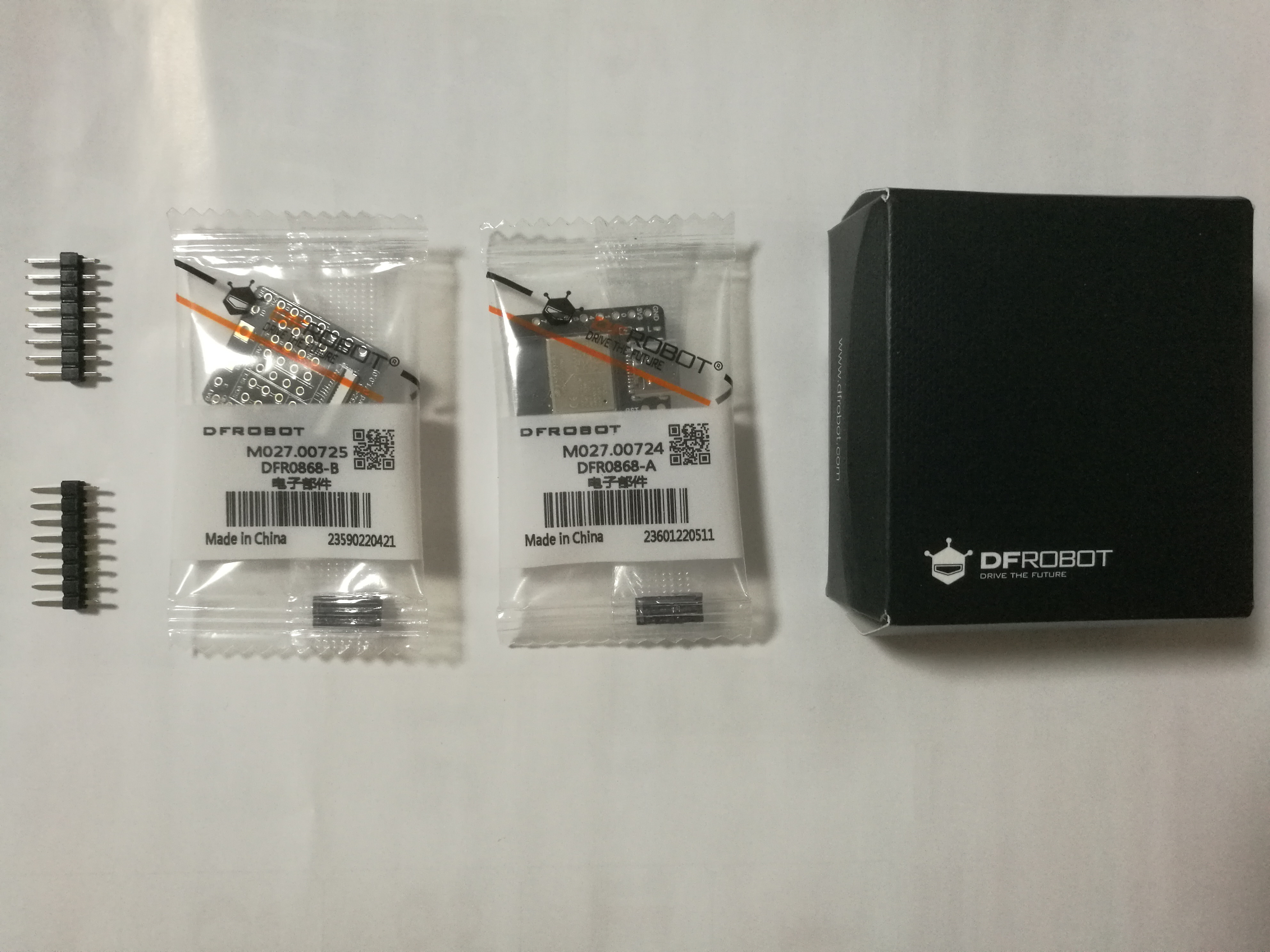

全家福：
包括一个主板，一个扩展版，还有两个排针

![](https://cf01.ickimg.com/bbsimages/202207/7706bd9f123d3ddeee021163df5fab57.jpg)

## 二、开发环境搭建

### 2.1 上电试玩

使用usb线将开发板与电脑连接，发现充电灯会一直闪烁，板载的用户LED没有亮，感觉不太正常。

一般来说，开发板出厂时都烧录了出厂测试程序，至少用户LED会亮，这块开发板死于意外，难道出厂都不烧录程序的吗？

想着看看，设备管理器里面有没有识别到USB或者串口之类的设备。不看不要紧，打开设备管理器，发现设备管理器不停的在刷新，貌似usb不停的在连接和断开。

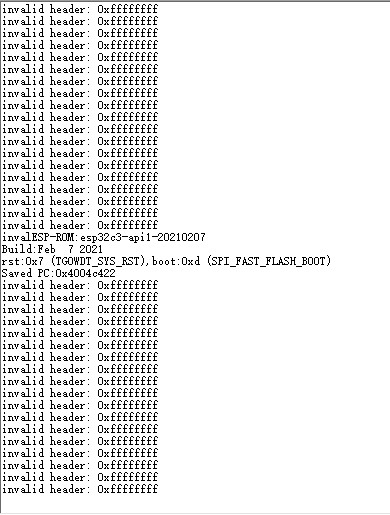

再开开串口调试助手，看看有没有打印什么错误信息什么的。串口显示如下：

![](https://cf01.ickimg.com/bbsimages/202207/243171f19d294ee79705ccfc86371ae0.jpg)

貌似确实不太正常，以为出厂时板子就是坏的，于是联系了咱们电子芯吧客的工作人员，最后确定下来是需要烧录一次程序才能正常。

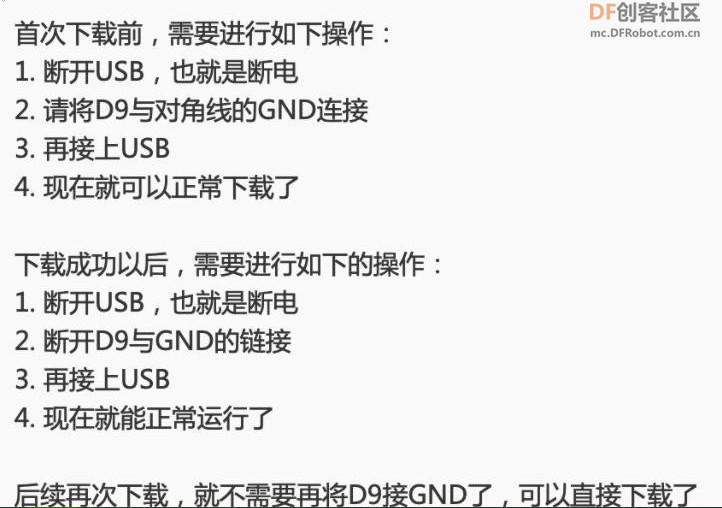

附上参考的解决方法：
![](https://cf01.ickimg.com/bbsimages/202207/8f97a8486900b8d42831d5202c0aabb8.jpg)

原文链接：
[https://mc.dfrobot.com.cn/thread-313586-1-1.html](https://mc.dfrobot.com.cn/thread-313586-1-1.html)

既然知道了原因，那就继续往下，目前还没有搭建开发环境，也无法往开发板下载程序。

### 2.2 开发环境搭建

esp32的开发环境有很多种，常见的有Arduino IDE、ESP-IDF、MicroPython。
那我这里就选择一种自己相对比较熟悉的Arduino IDE来进行开发。

1. Arduino IDE的安装

在官网下载安装包后，双击进行安装就可以了，与安装其它软件一样，没有什么特殊的地方，这里就不详细描述了。

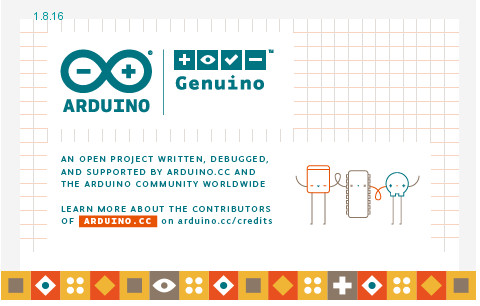

	我的安装版本是1.8.16

![](https://cf01.ickimg.com/bbsimages/202207/b309067c3f59f24318e18ece8492249c.jpg)

IDE安装完成后，还不能直接使用，因为开发板是选不到ESP32的，因为没有安装ESP32的支持包。

1. 安装ESP32的开发板支持包

* 添加开发板的管理器网址

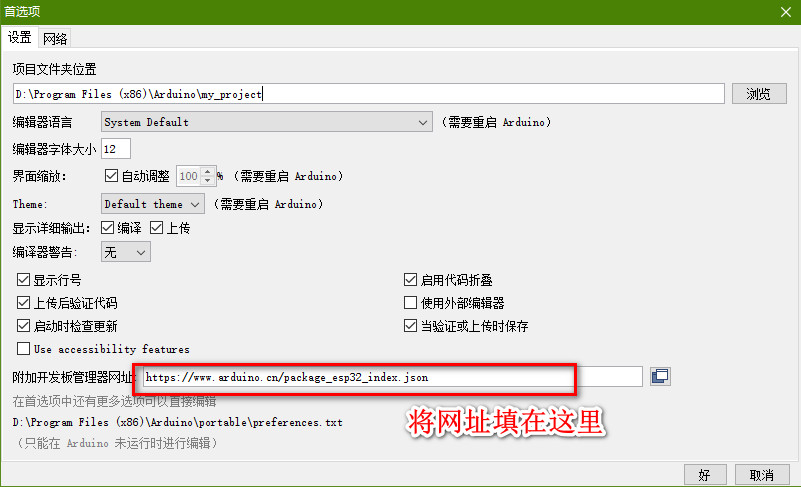

	双击Arduino IDE图标，打开IDE,点击【文件】->【首选项】，弹出如下窗口：
	并将网址：[https://www.arduino.cn/package_esp32_index.json](https://www.arduino.cn/package_esp32_index.json)填到相应的位置。

![](https://cf01.ickimg.com/bbsimages/202207/8c37dce78d1c14304dc0b353a69d0f15.jpg)

点击【好】保存退出。

	* 安装支持包

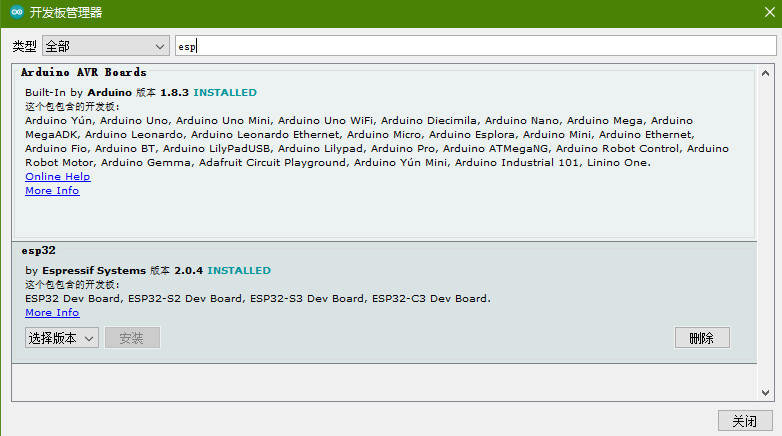

	点击【工具】-> 【开发板】-> 【开发板管理器】，在弹出的串口中搜索esp，会出现esp32的安装选项，选择好版本，点击安装就能自动下载并安装。

	![](https://cf01.ickimg.com/bbsimages/202207/c830729b15d65ce18d1122346b7050f1.jpg)

因为我这里已经安装过esp32的支持包了，所有显示的是删除。

用这种方式进行安装，你会发现非常慢，而且还会经常安装不成功，所有我们一般不推荐用这种在线的方式进行安装，我们选择一种更快速的离线安装方式进行安装。

	如果你要安装2.0.4的支持包，那么我们只需要提前把2.0.4的支持包下载到本地，然后拷贝到Arduino的对应目录就可以了。
	一般在esp32官方的github就能下载到各个版本的支持包，比如2.0.4的下载地址如下：
	[https://github.com/espressif/arduino-esp32/releases/download/2.0.4/esp32-2.0.4.zip](https://github.com/espressif/arduino-esp32/releases/download/2.0.4/esp32-2.0.4.zip)

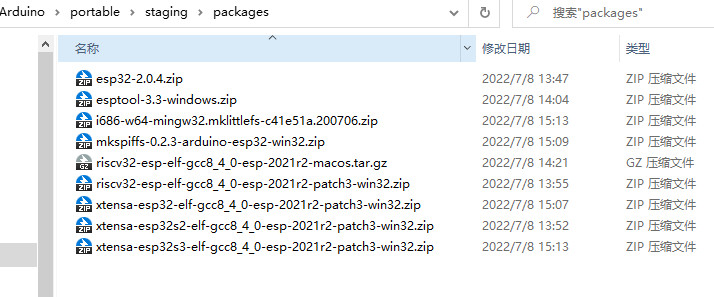

	另外重要的一点是，即使你把2.0.4的支持包下载下来了 ，安装的过程中可能还需要其它的一些支持包，所以，还需要下载其它的所有支持包到本地，如下，是我提前下载好的所有需要用到的包：

	![](https://cf01.ickimg.com/bbsimages/202207/5b4f7ed41e1abe28d4d62946d3b346b7.jpg)

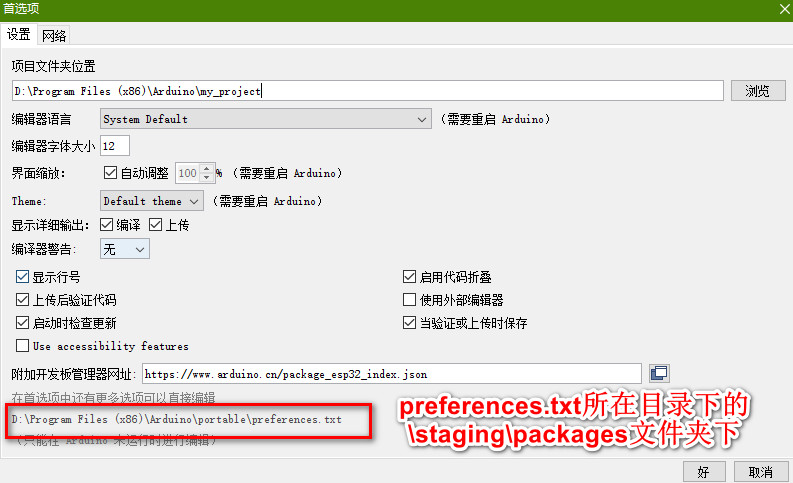

	离线支持包下载后要放入的位置如下：
	![](https://cf01.ickimg.com/bbsimages/202207/248221a878d72d7a42d864b5aeefa601.jpg)

	离线安装包放入指定文件夹以后，再重复之前的安装步骤，也就是：点击【工具】-> 【开发板】-> 【开发板管理器】，在弹出的串口中搜索esp，会出现esp32的安装选项，选择好版本，点击安装就能自动下载并安装。
	现在就能很块安装完毕。

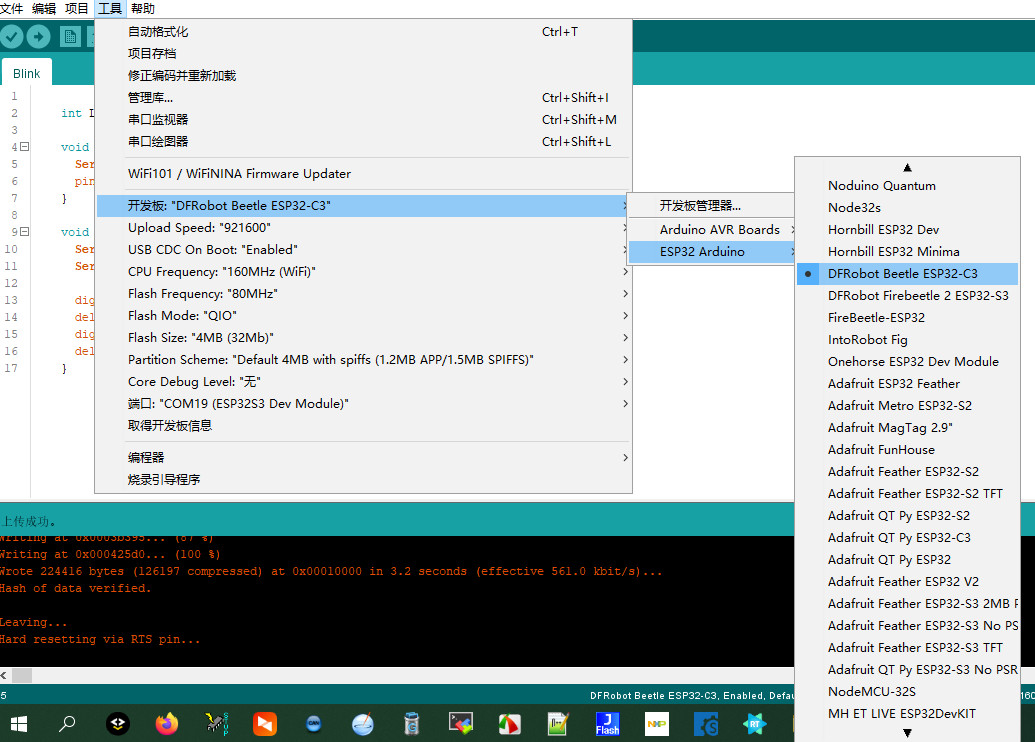

	现在再打开【工具】-> 【开发板】就能选择到我们使用的这款开发板：

	![](https://cf01.ickimg.com/bbsimages/202207/26b351649fbe85e2705bd157d7c0b830.jpg)

1. 运行测试程序

编写一个LED等闪烁的程序，下载到开发板，试试能否成功下载和成功实现LED的闪烁。

我的示例代码：

```c

int LED = 10;

void setup() {
      Serial.begin(115200);
      pinMode(LED, OUTPUT);
    }

void loop() {
      Serial.println("Hello world!");
      Serial.println("Beetle ESP32 C3 test");

      digitalWrite(LED, HIGH);
      delay(1000);
      digitalWrite(LED, LOW);
      delay(1000);
    }
```

【注意】：第一次下载程序需要将D9与GND短接，这个前面在安装IDE之前已经提到过的，一定要注意。

我按照上面的步骤做下来是能够成功下载的，同时也能达到LED闪烁的效果的。
由此证明，环境搭建是成功的，可以进行后续应用程序的开发了。
