微信小程序实时控制stc89c51单片机,通过esp8266
分 享
扫描二维码分享
微信小程序实时控制stc89c51单片机,通过esp8266
微信小程序
c51
esp8266
9b4e9e50e735631d
关注
发布时间: 2020-07-31
丨
阅读: 1293

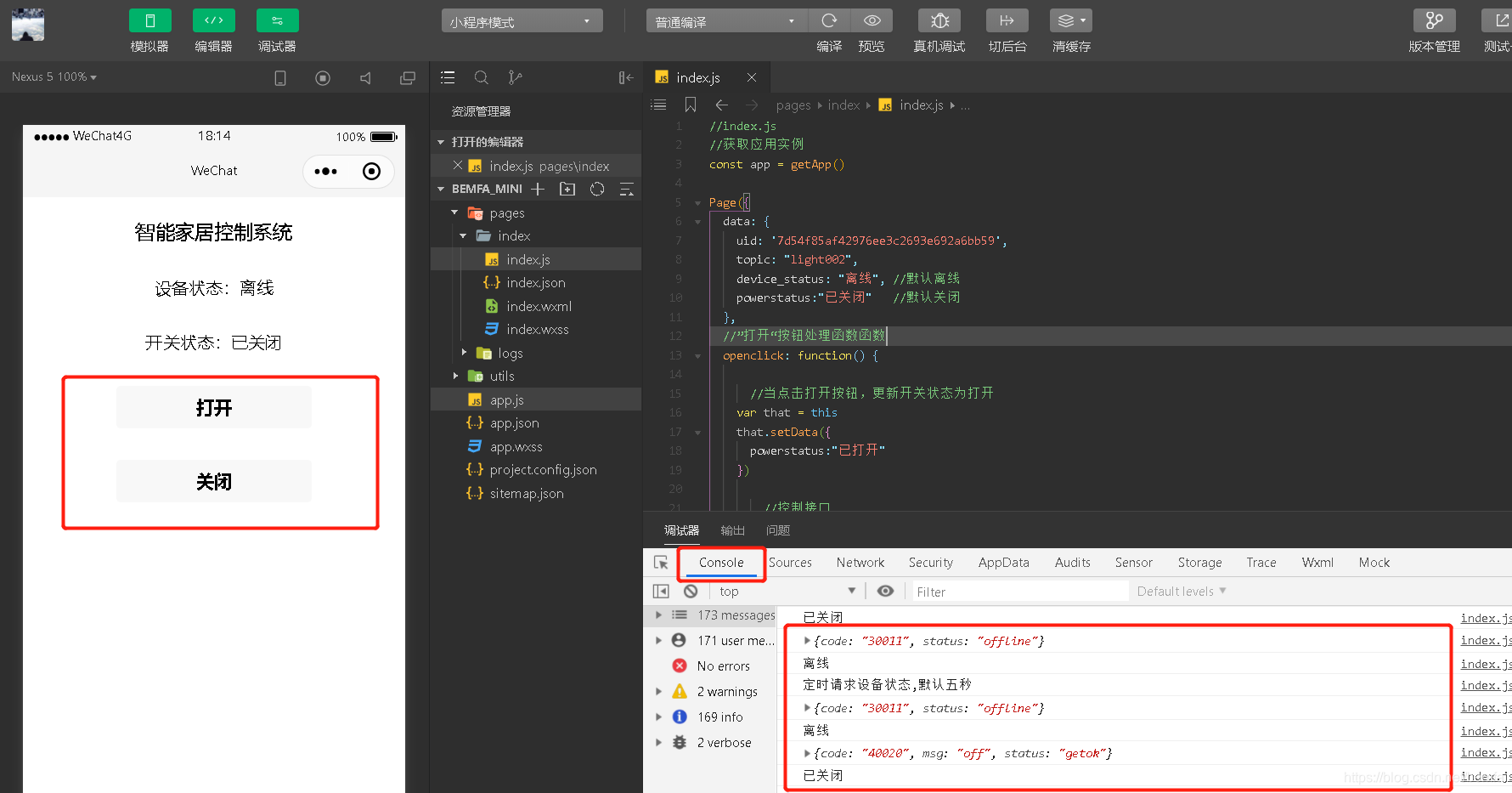

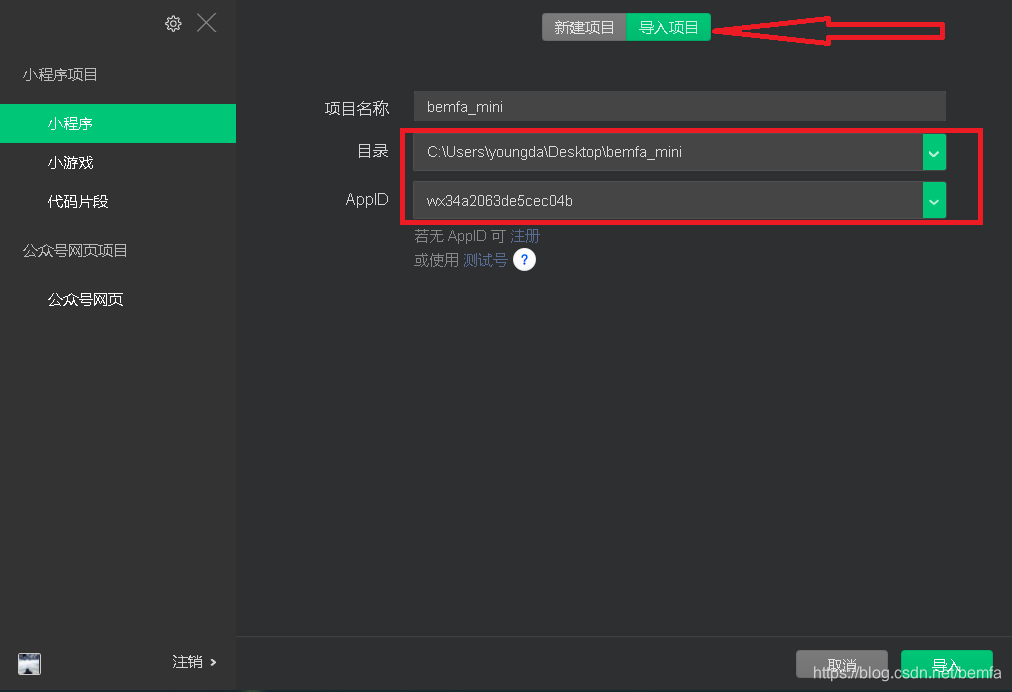

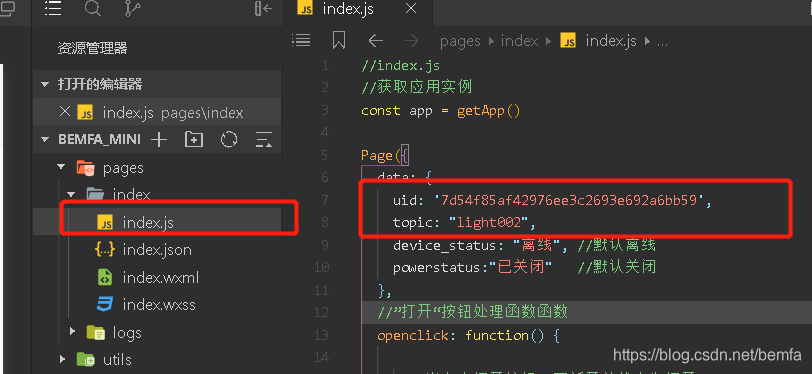

[](微信小程序实时控制stc89c51) # 第一 、先上效果图 ![](https://cf01.ickimg.com/bbsimages/202007/4a6ec72bde6ee95fcd1abbc7aea155f1.png) # 第二、原理讲解 **原理简述**:利用发布订阅模式。第一步,新建主题,第二步,stc89c51通过esp8266订阅这个主题。第三步、通过app往这个主题发消息。由于单片机订阅了这个主题,所以可以实时收到发往这个主题的消息。从而达到通过微信小程序控制c51单片机的目的。 关于发布订阅: 订阅(订阅):订阅给定的一个主题。 发布(发布)将信息发送到指定的主题。 只有订阅该主题的设备才可以收到发往该主题的消息。 通俗的来讲:就是像博客订阅的场景,什么意思呢,也就是说100个人订阅了你的博客,如果博主发表了文章,那么100个人就会同时收到通知邮件,订阅/发布模式就是这样的原理。 如果还不理解的话再通俗讲一下,就像生活中听收音机,要想听收音机,肯定就是调频啦,只有在正确的频道上面,我们才能听得到好听的节目,所以说订阅首先要订阅一个频道/主题,只有订阅了该主题,我们才能收到发往该频道/主题的消息。 在本例程中,c51借助ESP8266订阅主题,小程序发布消息,c51会实时收到消息,就可以实时控制c51了。 # 第三、下载程序到c51 下载程序的时候需要先断开c51和esp8266的连接。 c51示例程序下载:[点击下载](http://cloud.bemfa.com/zip/c51_bemfa_cloud_led.zip) **程序说明,波特率9600,晶振11.0592** 由于ESP8266-01默认波特率是115200,需要先手动调节esp8266-01的波特率。 调整方法:ESP8266-01连接到usb转ttl **五根线** esp8266---------UsbTTL tx----------rx rx----------tx vcc-------3.3v gnd--------gnd en----------3.3v 打开串口调试助手,找到esp8266的com口并打开,发送 ```c AT+UART=9600,8,1,0,0 ``` 末尾应该加上回车换行,串口会回复ok ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200402172417609.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JlbWZh,size_16,color_FFFFFF,t_70) 串口调试助手下载工具:https://www.lanzous.com/iax97ih 密码:1234 如果上步设置波特率没反应,则是你的esp8266固件不支持更改波特率,可以刷esp8266官方固件,教程:[链接](https://blog.csdn.net/bemfa/article/details/105272409) 用keil 打开程序,需要修改WIFI等信息 ```cpp //需要修改的部分 #define Ssid "newhtc" //WIFI名称,,修改为自己路由器的WIFI名称,好像不支持中文 #define PassWord "qq123456" //WIFI密码,修改为自己路由器的 #define Uid "4d9ec352e0376f2110a0c601a2857225" //巴法云UID密钥,控制台获取 #define TopicLed "light002" //巴法云控制台创建,名称自定义,app订阅主题要和这个推送主题一致 ``` 在[**巴法创客云控制台**](http://www.cloud.bemfa.com/tcpfast.php) 新建一个主题,主题名字随意,例如light002,本实例用用light002,使用示例代码时应修改为自己的主题名字,字母或数字或字母加数字组合。UID为用户私钥,在 [**巴法创客云控制台**](http://www.cloud.bemfa.com/tcpfast.php) 注册登陆后可获得。 登陆完成后,可在控制台看到自己的私钥UID,如图所示: ![在这里插入图片描述](https://img-blog.csdnimg.cn/20190821145055557.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JlbWZh,size_16,color_FFFFFF,t_70) 创建主题,在控制台,可创建主题。 * 第一输入主题,字母或数字或字母+数字组合。 * 点击创建主题。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200712190700643.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JlbWZh,size_16,color_FFFFFF,t_70) WIFI名称为自己的路由器WIFI名称,区分大小写,写错会导致连接不上网络的。 重要代码讲解: ```cpp //实际收到到指令:cmd=2&uid=4d9ec352e0376f2110a0c601a2857225&topic=light002&msg=on //字符串匹配,当检测到字符串msg=on时,执行开灯 //如果有多个主题,可以加上主题名字以区分不同设备控制命令,如: if(strstr(Recive_table,"light002&msg=on")) if(strstr(Recive_table,"&msg=on")){ P1=0xfe; //打开灯,P10引脚置高电平 }else if(strstr(Recive_table,"&msg=off")){ ////当检测到字符串msg=off时,执行关灯 P1=0xff; //关闭灯,P10引脚置低电平 }else if(strstr(Recive_table,"ERROR")){ //如果掉线或网络故障,重新连接 ... ``` 对收到的消息,进行字符串匹配,收到带on的消息,把P10引脚置高,收到带off的消息,把P10口置低电平。 具体接口可参考:[巴法云官方文档](https://cloud.bemfa.com/docs/#/?id=_41-tcp%e5%88%9b%e5%ae%a2%e4%ba%91) 下载工具STC-ISP:下载:https://www.lanzous.com/iaxa4fc 密码:1234 STC89c51/52和ESP8266接线问题 c51 ----------8266 P30----------TX P31----------RX 3.3v-----------3.3v Gnd---------Gnd 3.3v-----------EN 试了8266直接接5v也工作,不过不建议使用 **调试:** 如果路由器有网络的话,esp8266会自动连接服务器,可在[**巴法创客云控制台**](http://www.cloud.bemfa.com/tcpfast.php) 刷新网页,查看订阅设备是否在线。如果在线的话,可以在控制台推送on或许off消息,可以在串口调试助手查看单片机是否收到指令。波特率9600。 如果控制台没有显示订阅设备在线,连接好esp8266和c51,然后断电重启重试即可。 # 第四 微信小程序开发 在 微信公众平台注册小程序账号,拿到小程序 appid,长的大概是这样:wx34a2063de5cec04b。 右侧点击 -开发--》开发设置--》下方服务器域名处,点击修改,在request合法域名处,添加域名https://api.bemfa.com/ 保存提交即可。如下图。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200629183621156.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JlbWZh,size_16,color_FFFFFF,t_70) 下载安装微信开发者工具。 下载demo示例程序。下载地址: [点击下载](https://cloud.bemfa.com/zip/mini/bemfa_mini_led.zip) 打开微信开发者工具,小程序项目,导入项目。在目录处选择刚刚下载解压的demo示例程序,AppID处填入你的小程序AppID,然后点击下方导入即可。如下图。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200629180625121.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JlbWZh,size_16,color_FFFFFF,t_70) 本示例程序非常简单,各位大神可以继续开发添加各种功能,添加背景,优化色彩等等,如果只是简单使用,只需修改/pages/index/index.js 文件中uid 和topic 信息为自己的即可,这里的uid和topic需要和esp8266填入的uid和topic相同,如下图。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200629181324120.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JlbWZh,size_16,color_FFFFFF,t_70) 修改完毕后,ctrl+s 保存修改。可以点击左边屏幕上的按钮进行调试,如下图。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200629181548853.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JlbWZh,size_16,color_FFFFFF,t_70) console控制台可以查看小程序的调试信息。默认每5秒会自动请求一下服务器,查看esp8266的状态信息。点击打开或者关闭按钮,打开esp8266串口调试助手,可查看esp8266是否收到指令,如果第一步esp8266已联网,都是可以收到信息的。 如果界面和其他功能都开发完毕。可以点击微信开发者工具的上面的上传按钮,如下图。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/2020062918212984.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JlbWZh,size_16,color_FFFFFF,t_70) 上传成功后,再登陆刚刚注册的微信公众平台,在版本管理处,可以看到自己刚刚上传的小程序,提交审核即可,等一天左右,一般都会通过,通过后登陆微信公众平台,提交发布即可。如果是自己使用的,做好加上登陆验证功能,比如验证匹配一下某个字符串是否正确等等,不然小程序上线后别人也可以随意控制了。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200629184016170.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JlbWZh,size_16,color_FFFFFF,t_70) # 第五 可能遇到的一些小问题 选择PDATA 或者large XDATA。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200402191522580.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JlbWZh,size_16,color_FFFFFF,t_70) ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200402191539454.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2JlbWZh,size_16,color_FFFFFF,t_70)
