修复损坏的飞机遥控器
分 享
扫描二维码分享
修复损坏的飞机遥控器
遥控飞机
DIY
单片机
皮皮学电子
关注
发布时间: 2020-10-10
丨
阅读: 1567

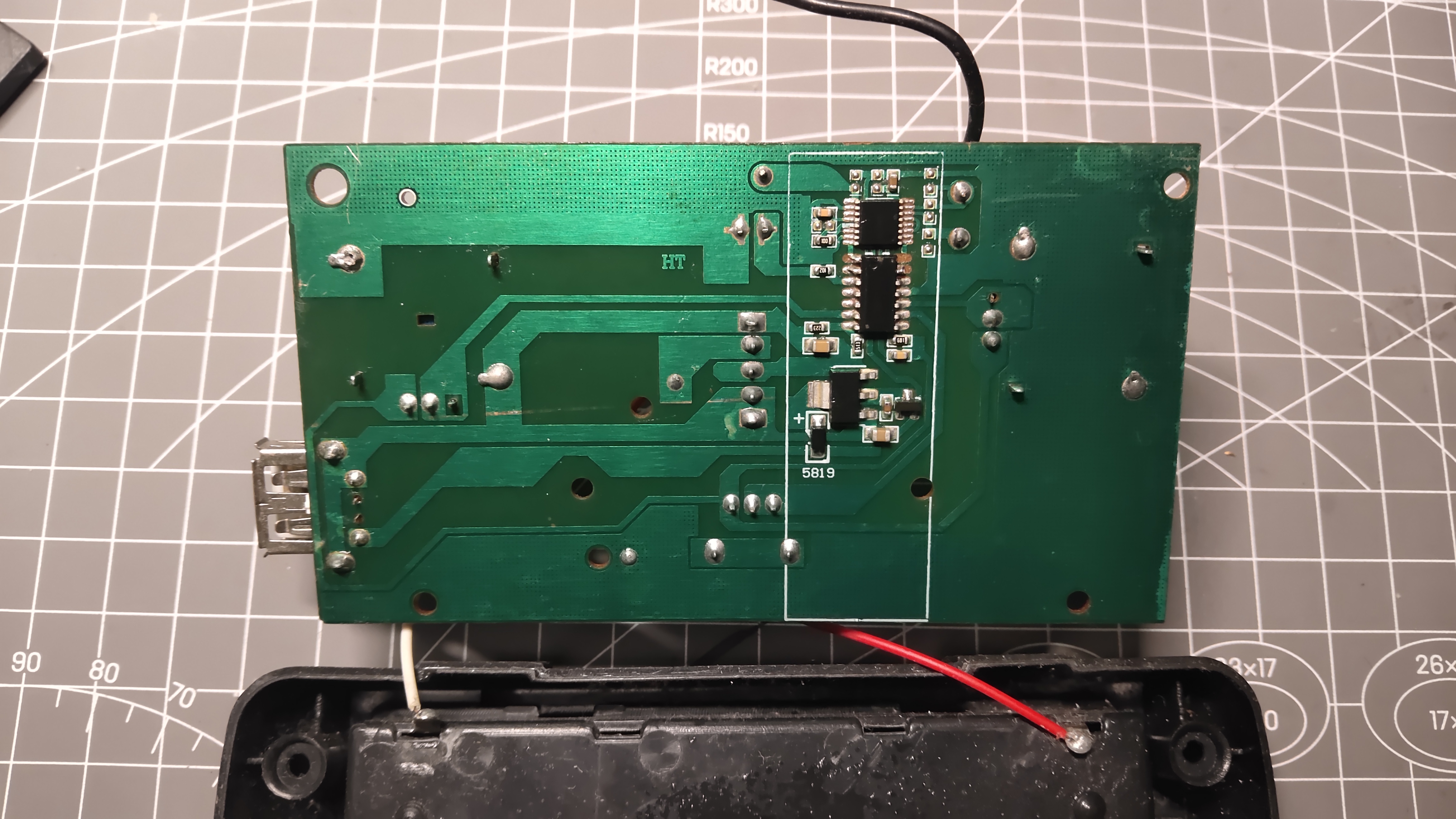

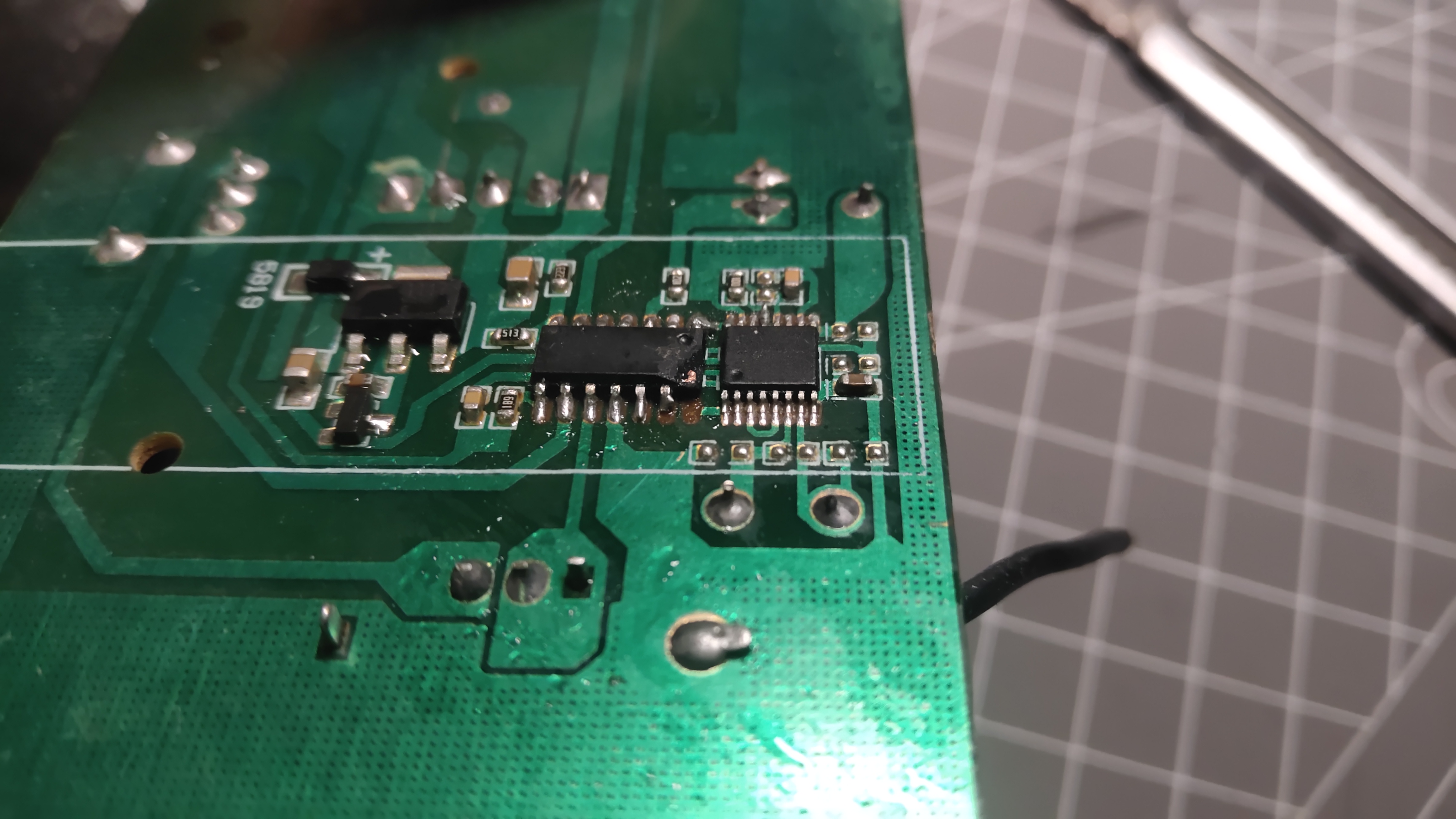

最近在家里的玩具箱里面翻出来一套飞熊的遥控和接收板,这个遥控套装被用在很多二通道的遥控飞机上,操控十分简便。 ![](https://cf02.ickimg.com/bbsimages/202010/749cdf7ce866354763a60ab3e06f0f9b.jpg) 给遥控器装上电池,由于是家里的老电池,所以不确定是不是都有电,就顺便测量了一下电池的电压: ![](https://cf02.ickimg.com/bbsimages/202010/fddf15124dc0794f8e289f0d0e6d60d6.jpg) 可以看到使用了6节5号电池,一节的电压约为1.5V,六节电池串联起来电压大约为9V。实测电压大约为8.4V左右,说明电池还是有电的。接着我打开开关,发现遥控器指示灯仍然不亮: ![](https://cf02.ickimg.com/bbsimages/202010/7b7c0db694b1fcba02c8386d4b941922.jpg) 看来这个遥控器可能内部电路出现了一点问题,于是我准备拆开查看一下: ![](https://cf02.ickimg.com/bbsimages/202010/2bf93da628a398836047793a3f71ce75.jpg) 正面看起来还没啥大问题,电池盒到电路板的线也是完好的,并不存在断线的情况。于是我接下来拆下电路板的固定螺丝,查看电路板的背面: ![](https://cf02.ickimg.com/bbsimages/202010/1dacd8f5b6c472ba972f16ea736556ea.jpg) 这一看发现不少问题,电路板背后有不少的焊盘已经脱落,这有可能直接导致了遥控器指示灯不亮。于是我准备先着手修复掉落的焊盘,由于在电路板上那个体积最大的芯片周围有不少焊盘脱落的情况,在芯片下方可能有的线路已经断裂,我需要将此芯片拆焊下来查看情况: ![](https://cf02.ickimg.com/bbsimages/202010/2210b02c87877d631a3f4e07e09c128a.jpg) 吹焊下来之后发现线路部分还算完好,焊盘全部掉落的只有此芯片最上方的两个引脚,于是准备着重补这两个引脚,其余的引脚基本完好,于是我重新将芯片焊接了上去: ![](https://cf02.ickimg.com/bbsimages/202010/d402915009c0f2d2357805c0ecf8a8e3.jpg) 对于这种两层板来说,补焊盘基本就是找到连接掉落焊盘的线路之后刮开线路表面的阻焊层,露出铜箔之后旧可以上锡焊接了。如上图所示,我已经修复好了此芯片左上角与上方2.4G无线通讯芯片的一个引脚了,此时还剩下此芯片右上方的一个焊盘没有补了: ![](https://cf02.ickimg.com/bbsimages/202010/740f0cb96b962d0cba7d2cee47002a23.jpg) 通过上图发现,要想把这个焊盘补上还是十分有难度的,因为芯片上的引脚已经不见踪影了,压根就没有下烙铁飞线的地方了,所以只剩下最后一个办法了,刮开芯片的塑封,把这个引脚的触点刮出来: ![](https://cf02.ickimg.com/bbsimages/202010/459ce5f7e4503fb6f9317de09af2be82.jpg) 刮这个东西切忌使用电动工具比如电磨,因为很容易吧露出的铜皮也给一起磨没了,使用美工刀一点一点的刮出芯片内的铜皮,刮好之后如下: ![](https://cf02.ickimg.com/bbsimages/202010/4197fd71328542e51c4ada827ab5b63a.jpg) 接着给露出的铜箔上锡: ![](https://cf02.ickimg.com/bbsimages/202010/4a9704441392bd18ee3cef216f6e1430.jpg) 接下来我拿出漆包线来准备飞线,这里我使用的是0.1mm粗的免刮漆包线: ![](https://cf02.ickimg.com/bbsimages/202010/aa358fb79b4d24086c69fe45d14adfeb.jpg) 接下来很简单,飞线连接两个引脚: ![](https://cf02.ickimg.com/bbsimages/202010/76801a519deeb2495c0320aa3974691f.jpg) 这样整个修复过程就完成了,装上外壳试试能不能点亮: ![](https://cf02.ickimg.com/bbsimages/202010/7e3ab4aa53b13d71978cb429a4c2abdc.jpg) 终于成功点亮了遥控器!将接收板焊接电机以及电池线之后测试一下是否正常: ![](https://cf02.ickimg.com/bbsimages/202010/bd1f7f80ddc4eacd0d37bb052b4546e1.jpg) ![](https://cf02.ickimg.com/bbsimages/202010/b640f71fdffc640c1bbb9ba2570e0421.jpg) 所有功能全部测试正常,这套遥控套装又焕发了生机,我准备了一架泡沫战斗机,准备以后改装上去: ![](https://cf02.ickimg.com/bbsimages/202010/2d0bc55eb267c18648de4d88a274e3fc.jpg)
