正点原子DS100手持示波器测试记录
分 享
扫描二维码分享
正点原子DS100手持示波器测试记录
手持示波器
评测
良知犹存
关注
发布时间: 2021-01-22
丨
阅读: 1083

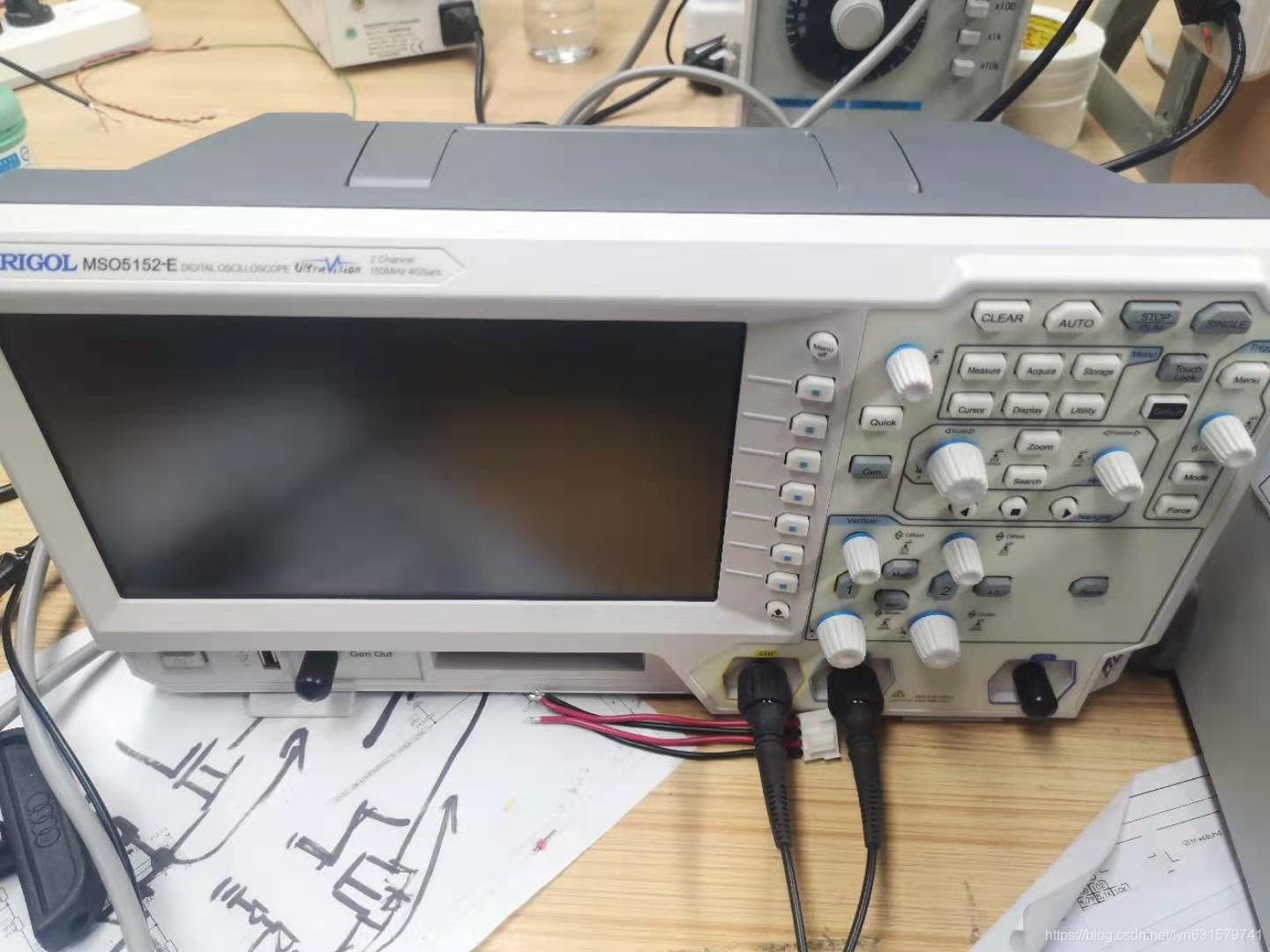

![](https://imgconvert.csdnimg.cn/aHR0cHM6Ly9tbWJpei5xcGljLmNuL3N6X21tYml6X3BuZy91Y2RZbUdYTGlhOWljVThpYkVyTzFNVlEwT3pocmliaFh3VGxyM2dxU29pYWVDa1VqeW5Ca21vWFFncUdtVjVWSVUzNFZEWWN2ZGpTZ3lmcU8wbEtIeUpTQ3R3LzY0MA?x-oss-process=image/format,png,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70) # 前言: 最近收到电子芯吧客寄过来的手持示波器,对就是可以单手拿的那种示波器。对于嵌入式开发的朋友们示波器肯定不会很陌生。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20210121204918273.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70) 嵌入式软硬件开发中,我们每天都会和各种通讯信号、硬件状态打交道,这个是时候如果你有一台趁手的示波器,那么就大致相当于步惊云拥有了麒麟臂一样。但是一般来说我们看到和用到的都是在实验室里面笨重的大机器,大的机器精度高功能丰富,但是外出调试或者家用调试的时候会非常不方便,这个时候一款小巧的手持示波器就对你有了吸引力。
今天就给大家介绍一下来自正点原子的DS100手持示波器:经过这几天的使用,说实话,对于这块示波器的还是很喜欢的,也想推荐给需要的朋友们。 ![](https://img-blog.csdnimg.cn/20210110220745207.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70) **作者:良知犹存** 转载授权以及围观:欢迎添加微信公众号:**羽林君** ***

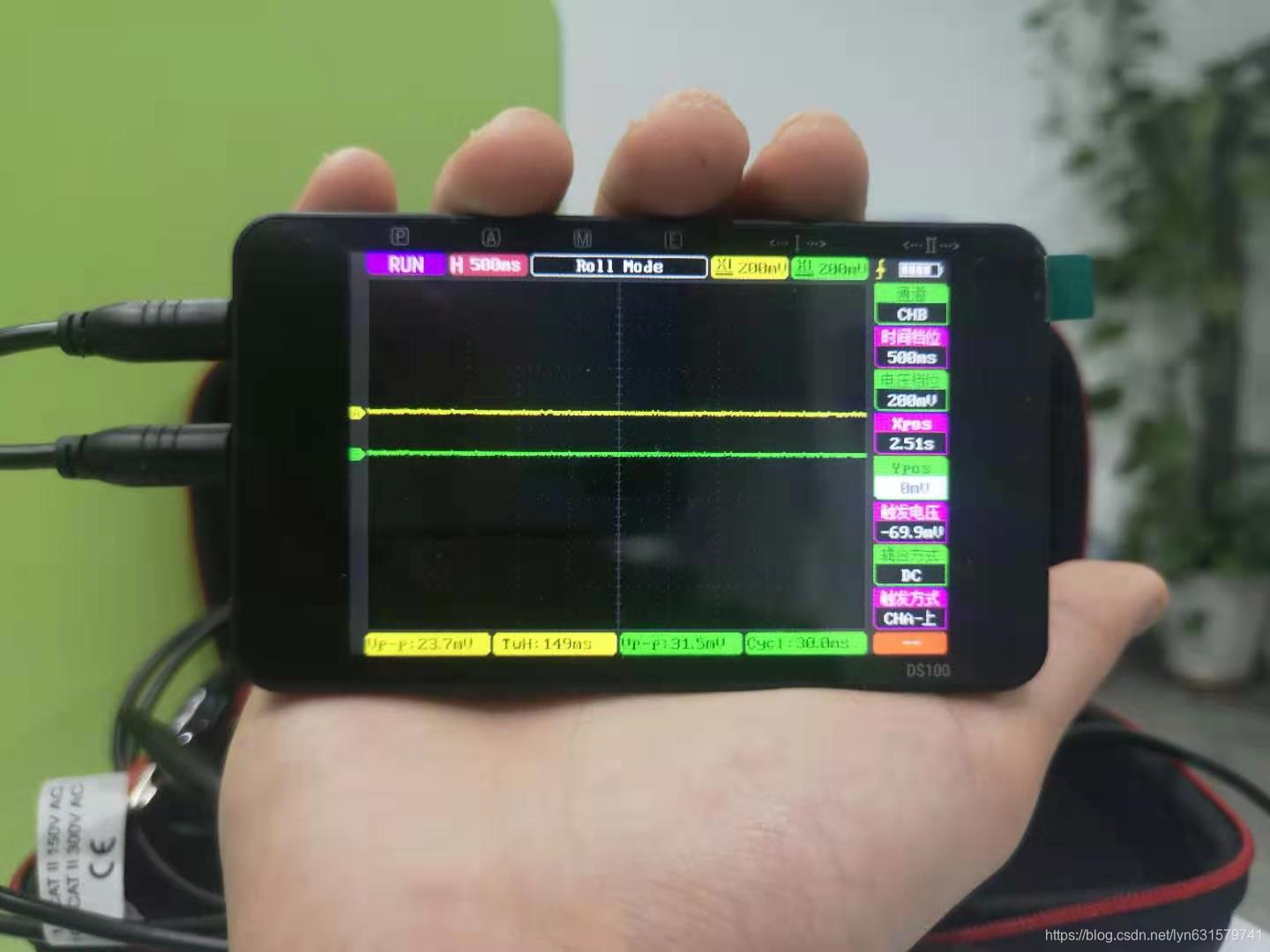

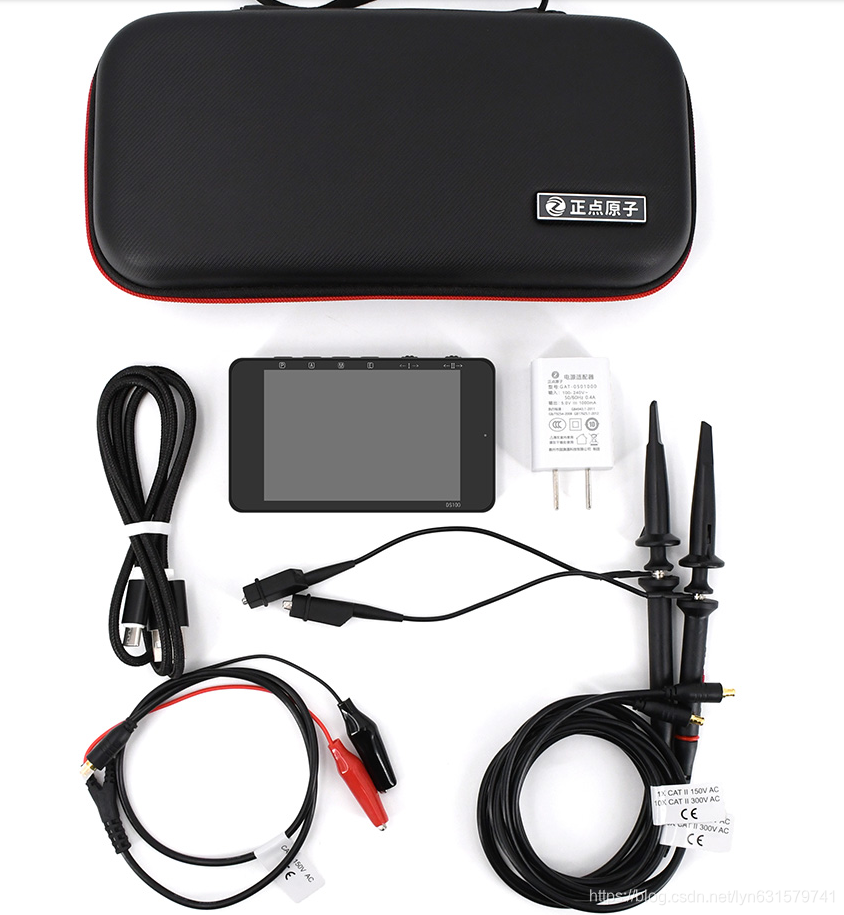

# 开箱展示 ![](https://img-blog.csdnimg.cn/20210110222250735.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70) 图上面展示的比较清晰,配件有:设备包一个、usb type c充电线一根、充电5V/1A的电源适配器一个、用来进行输出信号的鳄鱼夹线一根、还有我们今天的主角-**DS100示波器**。 ![](https://img-blog.csdnimg.cn/20210121210145274.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70)

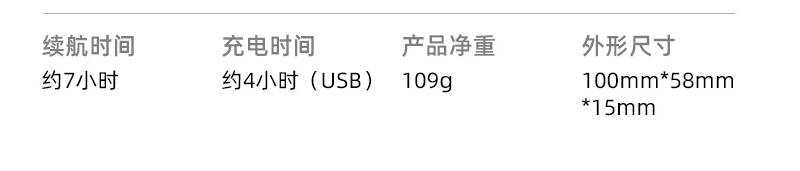

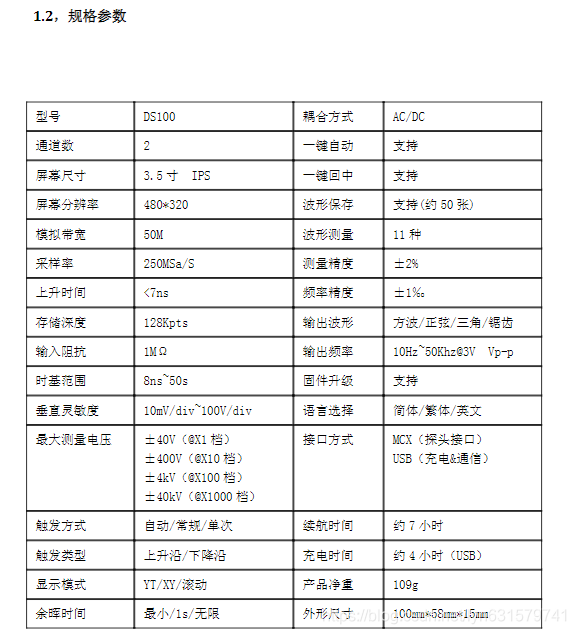

除了我们看到的外部器件,我们也可以看一下,设备的测量范围、测量精度、采样率这些基本的参数来看对于日常开发使用,是已经足够的。 ![](https://img-blog.csdnimg.cn/20210121213056412.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70)

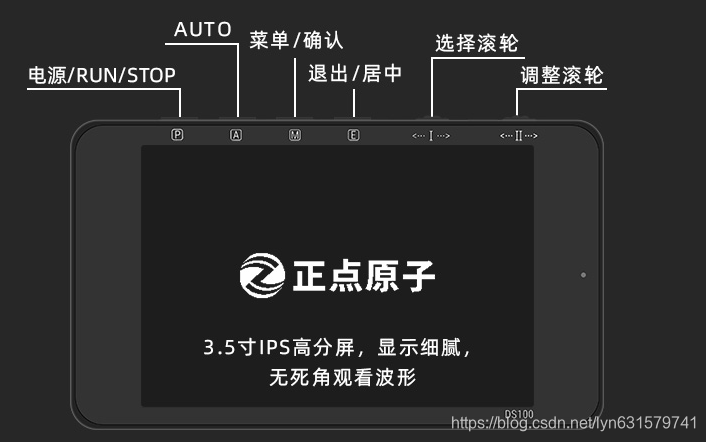

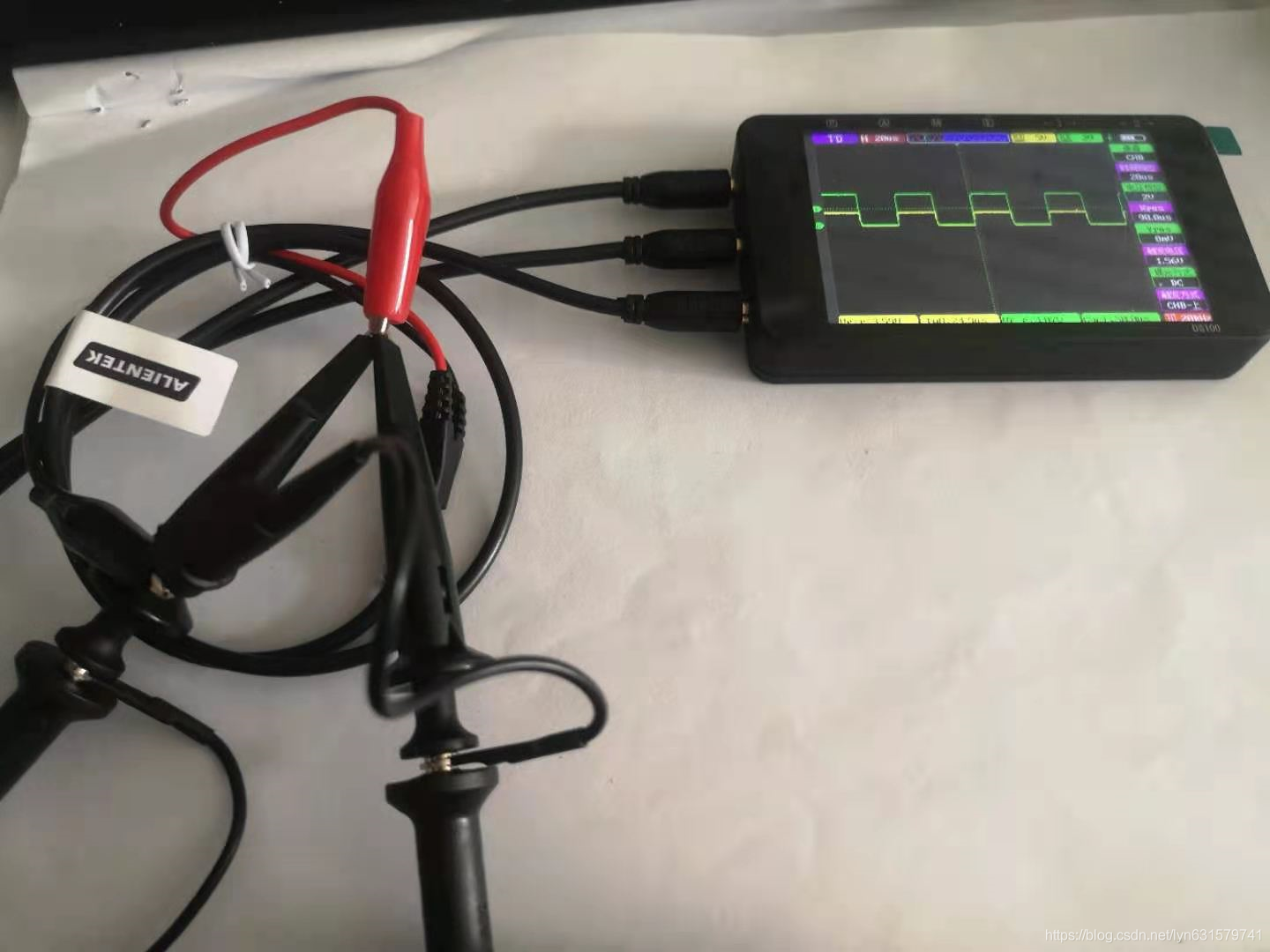

看完参数,我们开始玩起来哈,其中按键的布局如图所示:长按**P键**就可以启动设备。 ![](https://img-blog.csdnimg.cn/20210110221557288.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70) # 详细测试 启动之后,我们开始进入详细的细节测试:**为了进行多个频率的输入测试,所以我同时打开了输出**,用探针进行检测输出的波形。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20210121214248752.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70) ## 输出\测试 **输出打开**的按键大家选择**M**按钮,就可以看到**输出波形**的设置,然后通过**两个滚轮**进行设置输出的**波形和频率**。 ### 50KHZ的正余弦波 ![](https://img-blog.csdnimg.cn/20210121215303374.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70)

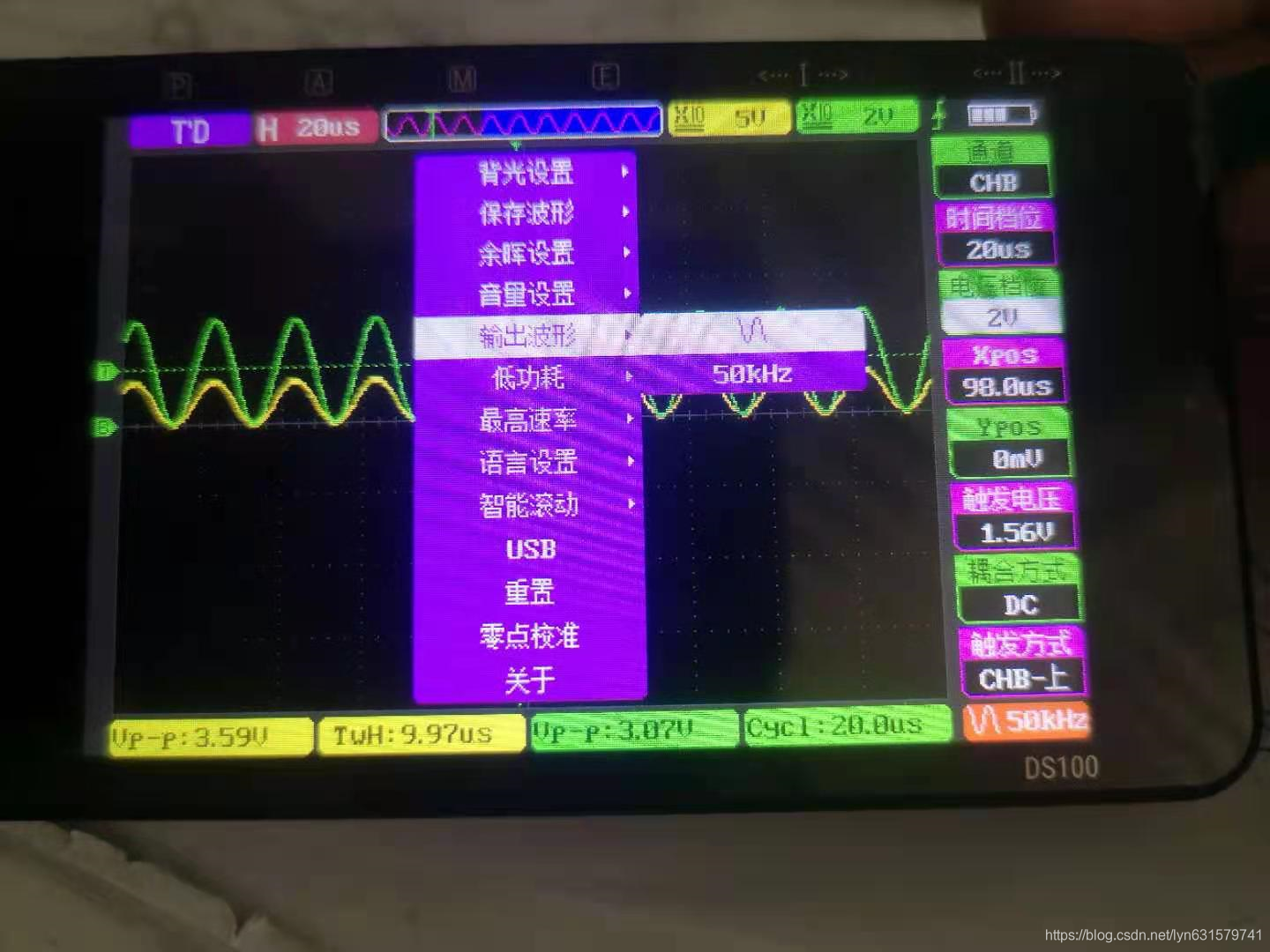

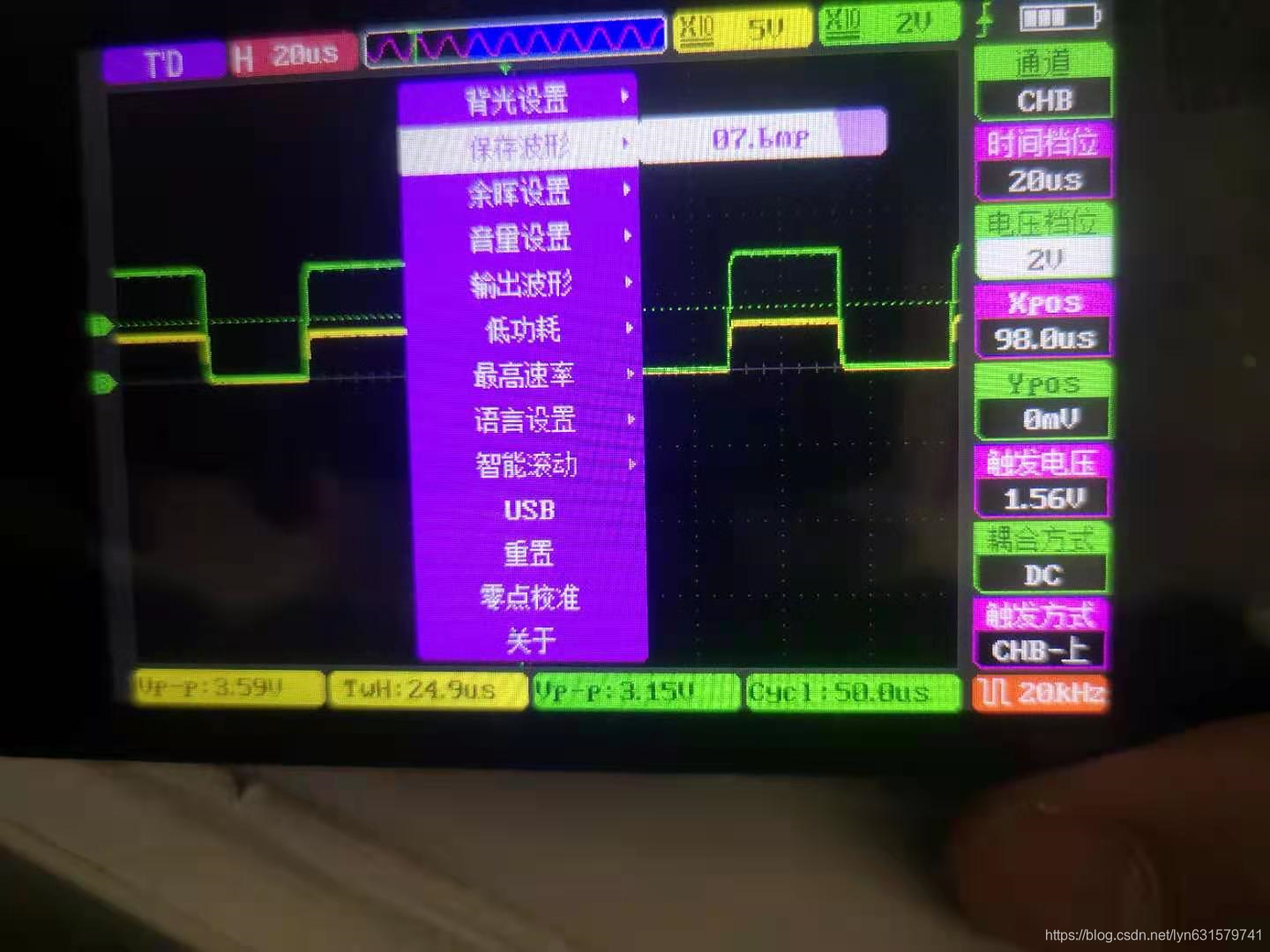

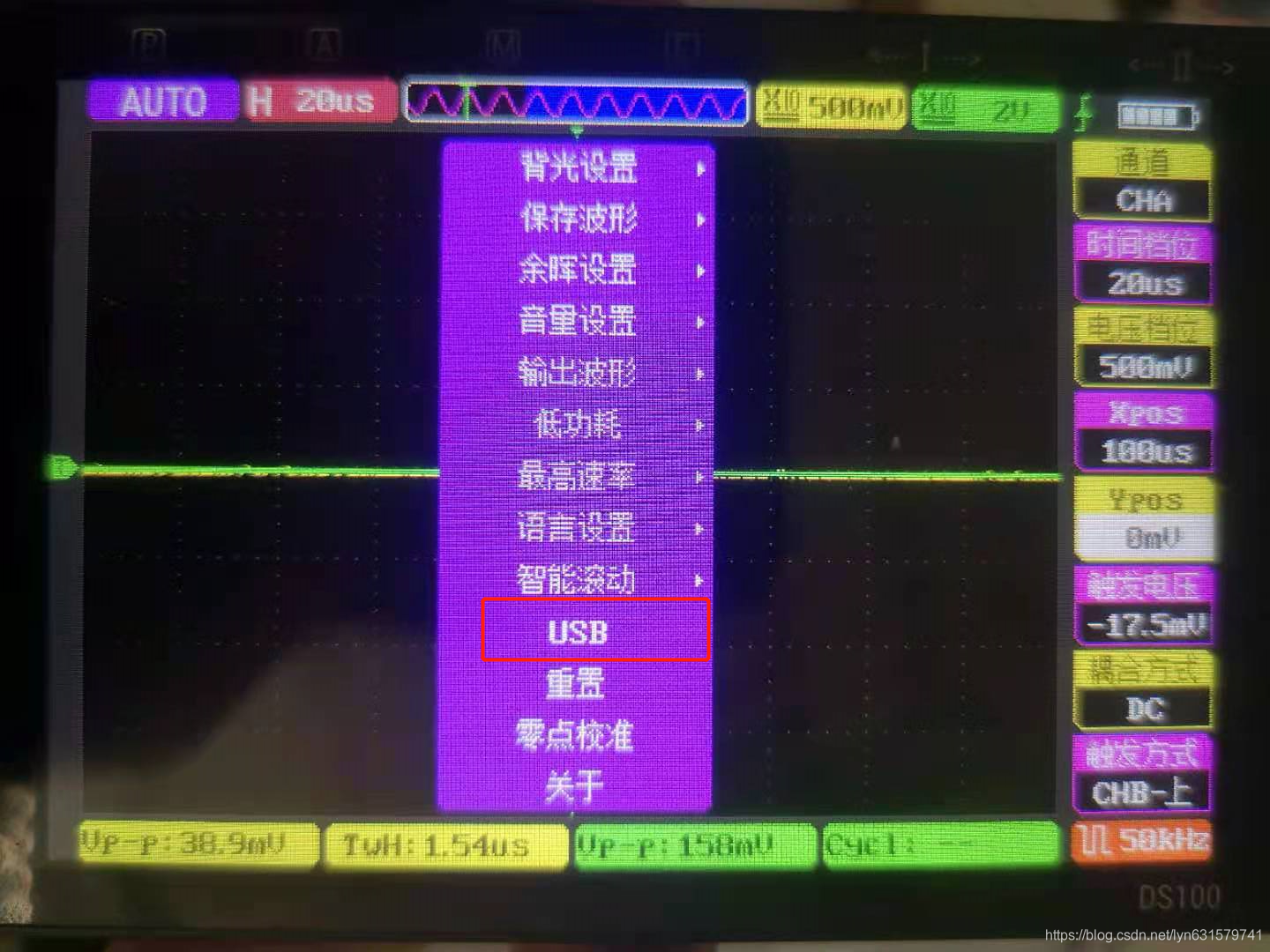

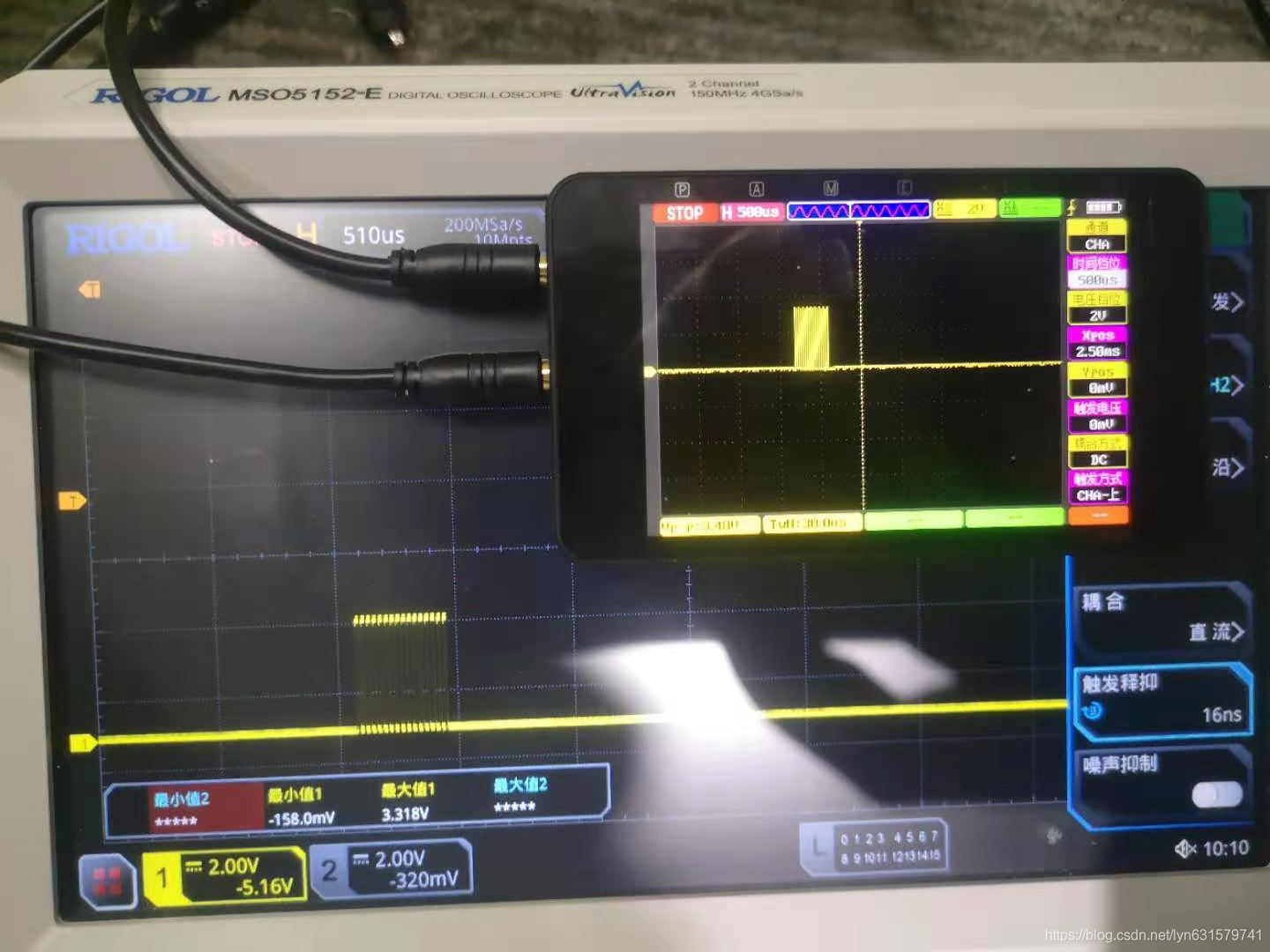

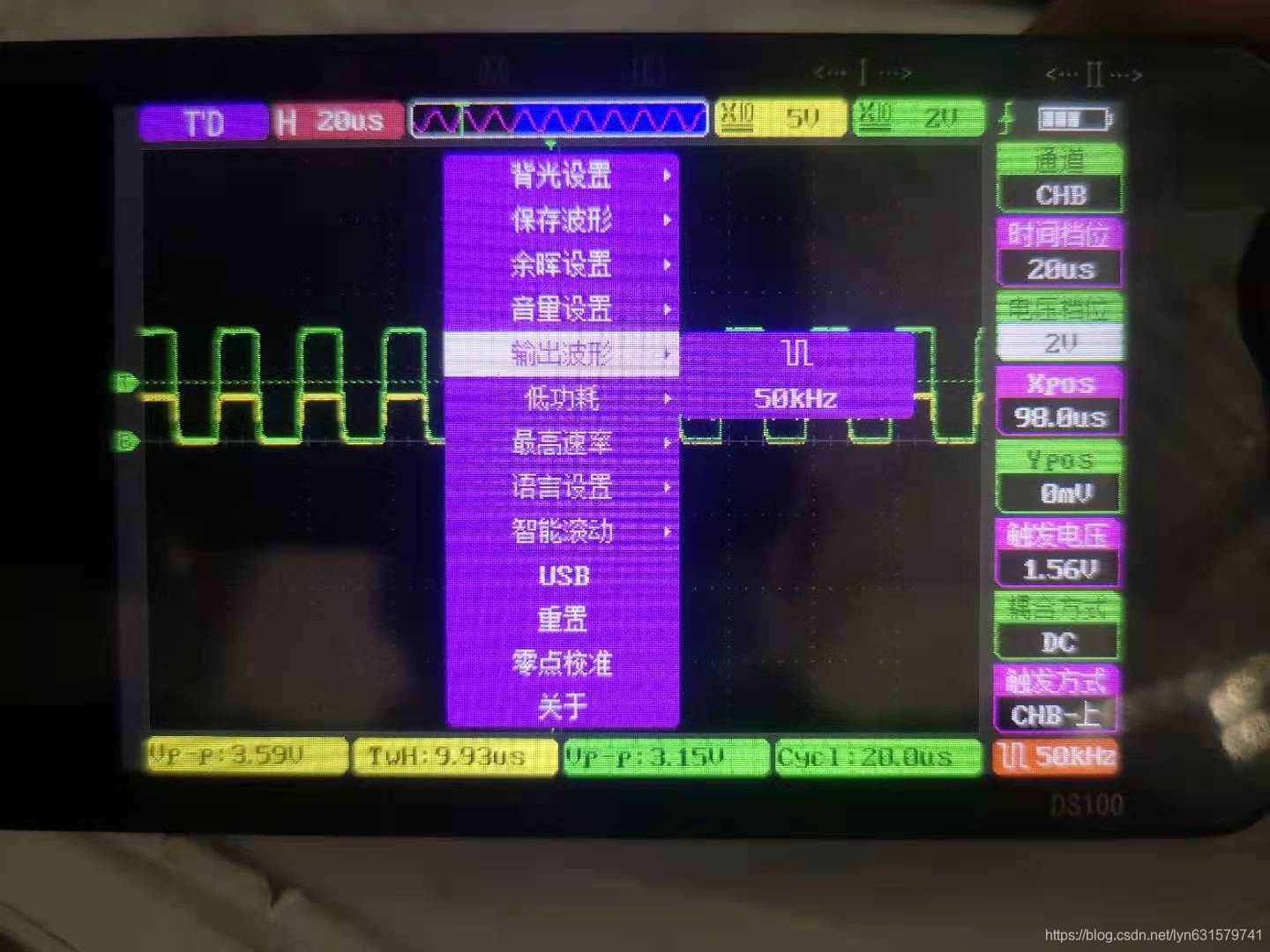

### 50KHZ的矩形波 ![](https://img-blog.csdnimg.cn/20210121215612893.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70) ### 和"大块头"比较: 正好有块板子大概按照**100ms的周期发频率为40KHz的16个pwm波形** ![](https://img-blog.csdnimg.cn/20210121214956823.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70) 大家可以看到这个效果,其实是很不错的,下面的大块头有一万来块钱,对比下来,DS100还是比较正确的记录了波形数据,但是受限于精度所以无 ![](https://imgkr2.cn-bj.ufileos.com/7da63e34-3425-4f78-8685-9533da50a691.png?UCloudPublicKey=TOKEN_8d8b72be-579a-4e83-bfd0-5f6ce1546f13&Signature=f7q71geTcNlZqtmZxzyWCDIvtrE%253D&Expires=1611324373) 法像下面的示波器可以把PWM继续放大。 ## 保存波形数据查看 除了示波器基本的测试数据,我们再来看看DS100的波形保存的功能,还是在**M键**的菜单选项中,保存波形,其中数据保存我们还可以设置不同的精度保存,其中我选择了**0.1bmp**进行保存。 ![](https://img-blog.csdnimg.cn/20210121220609846.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70) 保存好数据,我们来验证一下数据,首先插上USB到电脑,然后再选择DS100的USB选项。 ![](https://img-blog.csdnimg.cn/20210121221130585.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70) **按下**之后有如下界面: ![](https://img-blog.csdnimg.cn/20210121221252220.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x5bjYzMTU3OTc0MQ==,size_16,color_FFFFFF,t_70) 这个时候电脑端可以看到一个**ATK-DSO**的可移动设备,容量大小约为16M,这意味着我们可以保存16M的波形数据。 ![](https://img-blog.csdnimg.cn/20210121213631313.png) 打开目录,我们就可以看到之前保存的数据,而根据下面的.BMP的文件大小,我们可以估算出DS100大约可以保存50张。 ![](https://img-blog.csdnimg.cn/20210121213637938.png) ## 电量 ![](https://img-blog.csdnimg.cn/20210121221528314.png) 这是正点原子官方显示的电池续航时间,经过验证,大致可以到这个时间,因为自己测试也不是一直开着测试,今天用一下明天用一下,断断续续用了两天多,所以我的数据不是很准确,具体大家可以自己测试一下。 # 结语 这就是我分享的DS100的评测记录,其中有很多地方只是按照个人的喜好进行的测试,不是很专业,如果大家有更好的建议,也欢迎大家分享交流哈。
