一、方案特点概述
TFT屏驱动人机交互方案采用华芯微特科技有限公司（附录简介）的SWM320芯片进行设计，支持输出RGB565格式，可直接读取SD卡内数据显示。最高支持驱动1024x768分辨率显示屏，显示软件方面由LittleVGL与μGUI等开源GUI库实现。该方案可直接驱动RGB接口的16/24位屏，并且芯片直接带有显示用的SDRAM接口，存储用的并行NORFLASH与串行SPIFLASH与SDIO等接口，可以方便的挂载如SDRAM，SPIFLASH等外设，客户可根据自身实际需要选择内存容量大小。同时除常规作为显示用芯片以外，方案还可根据应用场景加上如控制电机/采样数据/外设通讯等功能，易于扩展，可满足各类客户的需求。

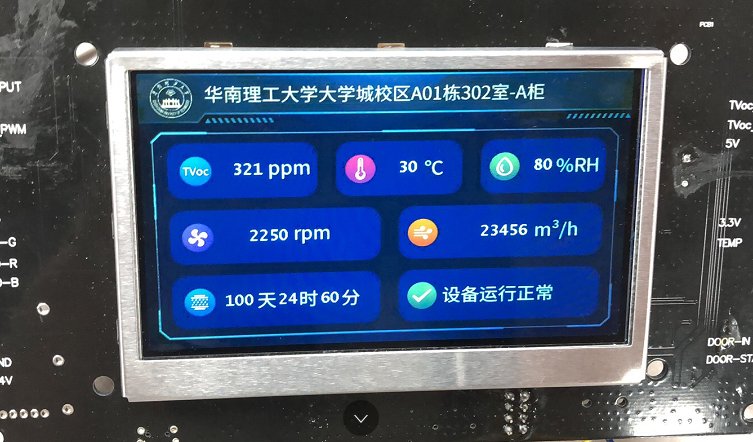

SYNWIT为客户提供完整方案，包括原理图、源程序SDK以及应用说明，方便用户进行二次开发。并可提供方案与芯片的定制服务，更有专业技术服务团队提供技术支持。如下图1为我司提供的开发板应用；图2是产品应用图片，应用与大学小区的管理应用系统，采集环境参数显示等。

图1 官方提供开发板
 ![](https://cf02.ickimg.com/bbsimages/201911/9c56f1f97c2ace40a5354934206e5408.jpg)
图2 实现人机交互界面产品实物图
![](https://cf02.ickimg.com/bbsimages/201911/37d99a63fe2f5ee480b0f4c34f227232.png)

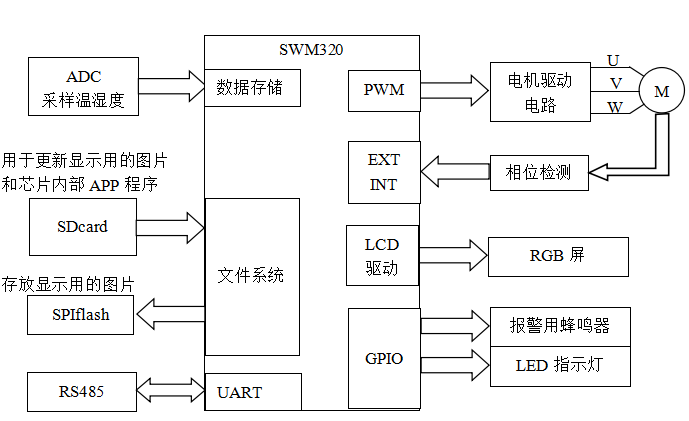

二、功能框图
![](https://cf02.ickimg.com/bbsimages/201911/576f00e60f36f500ff332cb93654ea87.png)
备注：红框内是可扩展应用，客户可根据自身需求选择是否需要。
三、应用范围
SWM320 TFT显示驱动方案可在家电、安防、照明、工业仪器仪表、电力、电信、环保、医疗、金融、石油、化工、交通、能源、地质、冶金等行业中，任何需要显示应用上。成功应用于家电产品中的分酒器、微波炉、冰箱、洗衣机、抽油烟机、电饭煲、咖啡机等；工业行业中，如电梯、温湿度检测设备、楼宇对讲等
四、方案规格参数
相较于其它的ARM9架构的方案，SWM320基于ARM® Cortex™-M4内核的设计。不仅使芯片在价格上物美价廉，更是提供了高达128K的片内RAM和512K的FLASH供开发使用，客户就有更大的编程空间和自由度。同时方案提供源码和专业的FAE指导，使得客户可以快速上手显示方案，完成新的产品设计。并且方案不仅仅只提供显示功能，还可以在驱动屏幕的同时进行驱动电机，ADC采样读数等多种功能，具体可应用范围扩展请参考下一章。

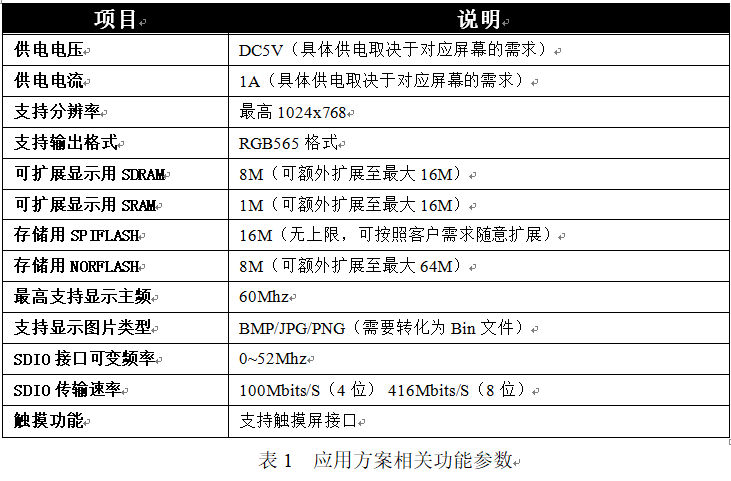

表1为目前方案用到的相关功能参数，列出的显示用SRAM/SDRAM与存储用SPIflash/NORflash都共同支持，客户可根据具体需求选用其中任意一种。

![](https://cf02.ickimg.com/bbsimages/201911/e975c62e1a9cad3c6387945d2b62ec2e.png)
五、芯片可应用范围扩展

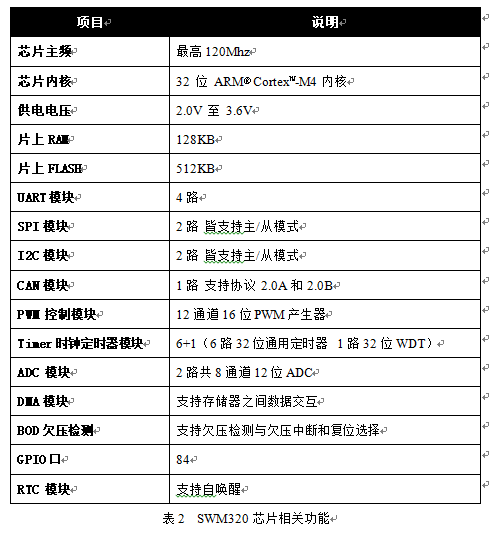

SW320芯片是工业级的MCU芯片，可靠性及性能达到超过国外同类型进口芯片。不仅支持直驱屏幕，而且支持直接与SD卡通讯，更具有多种扩展功能，能满足客户如驱动电机，ADC采样数据，UART/SPI/I2C通讯，CAN总线组网等多种功能。表2为SWM320芯片的综合性能与支持的相关功能，SWM320的所有IO口都支持功能复用，客户可根据自身需求配置相关功能引脚，通过此来实现驱动电机,采样电压电量、温湿度、RTC定时功能。
![](https://cf02.ickimg.com/bbsimages/201911/a1786073a2ed2df7f8925f4415546f04.png)
华芯微特显示开发板与例程说明
一、开发板与例程概述
320显示开发板使用SWM320芯片进行设计，直接输出RGB565格式。现在显示开发板配套16位4.3寸480x272分辨率显示屏，显示软件方面由开源的GUI LittleVGL实现png图片的叠图处理。板上使用SDRAM作为显示缓存，使用SPIFLASH作为图片存储。在实际运用中客户可根据自身实际需要选择存储器件的容量大小。同时除去常规作为显示用的开发板以外，方案还可根据应用场景加上如控制电机/采样数据/外设通讯等功能，可满足各类客户的实际需求。

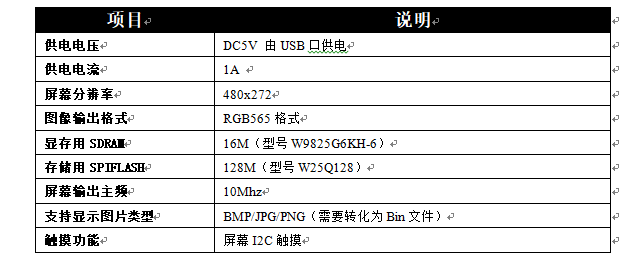

二、开发板规格参数

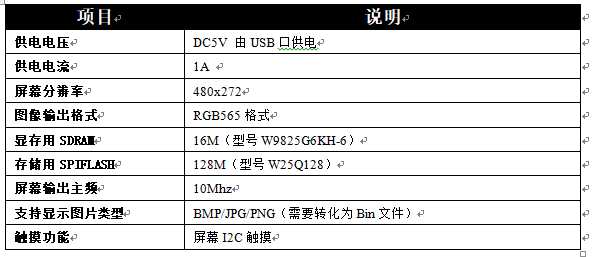

![](https://cf02.ickimg.com/bbsimages/201911/14c07bae4c5a32f14ecae494ece2e60c.png)

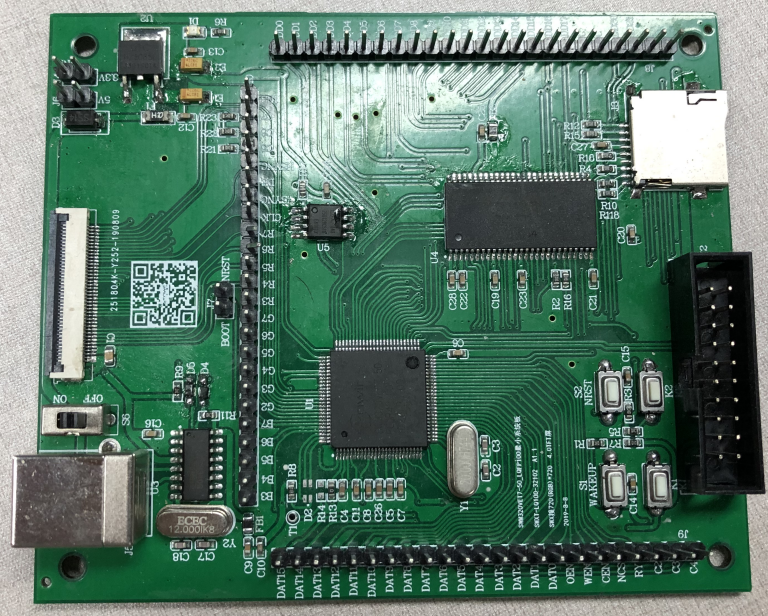

二、开发板硬件图示
![](https://cf02.ickimg.com/bbsimages/201911/c6d563ae6a1c6e3f9c15cd435ba41f15.png)
![](https://cf02.ickimg.com/bbsimages/201911/0f03f9679708317431f10d52dd7ba059.png)
三、开发板例程介绍
整个例程演示了图片如何从SD卡拷贝到SPIflash到显示的过程。压缩包内共有三个文件：1.FATFS读取SD卡数据写入SPIflash
2.显示主程序
3.例程中用到的图片bin文件

![](https://cf02.ickimg.com/bbsimages/201911/43f06fe5d14af7d4d9786f1dd0a810cb.png)

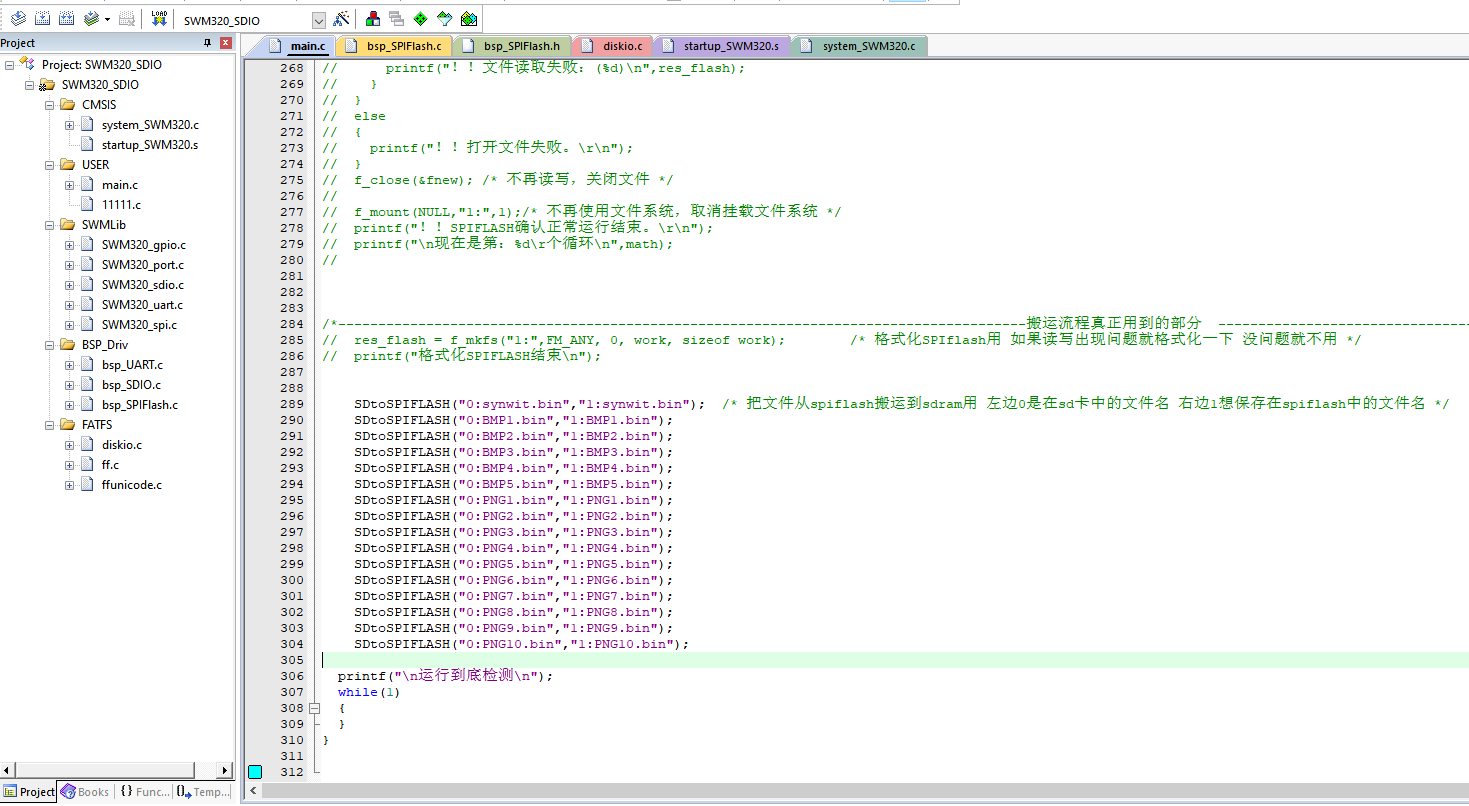

先将图片bin文件压缩包中的bin文件拷贝入SD卡中，再将SD卡插入卡槽。打开FATFS压缩包中的工程，下载入芯片中
![](https://cf02.ickimg.com/bbsimages/201911/63e8daed7dc1a030ddb366b8a009d2e2.png)

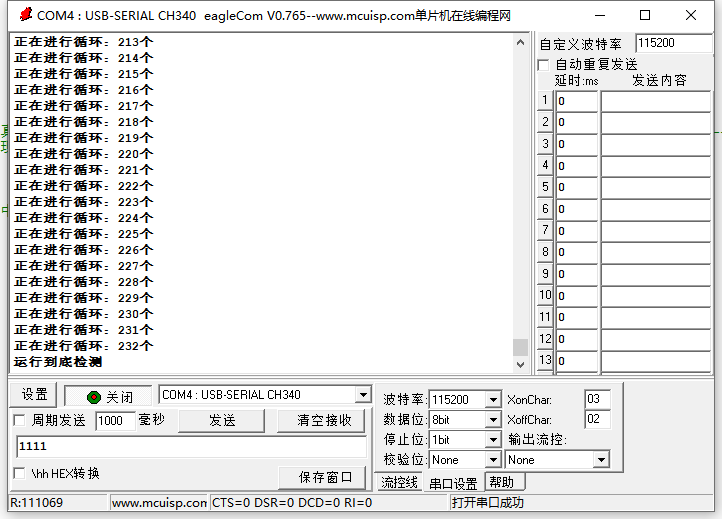

打开串口，等待图片拷贝完毕。
![](https://cf02.ickimg.com/bbsimages/201911/b1b83413cf0a90f85e8aa48f184d0a97.png)
接下来打开显示用主程序工程，烧录程序，正常情况显示屏会显示开机LOGO后进入PNG叠图显示，例程主要介绍了如何用littleVGL实现叠图效果以及如何用FATfs文件系统做sd卡读取与写入。如需更加详细的功能支持可查阅littleVGL手册，或是与华芯微特官方人员联系。
