乐拓仪器USB示波器OSCA02S试用体验——2
分 享
扫描二维码分享
乐拓仪器USB示波器OSCA02S试用体验——2
乐拓仪器
USB示波器
OSCA02S
xdsnet
关注
发布时间: 2021-05-07
丨
阅读: 628

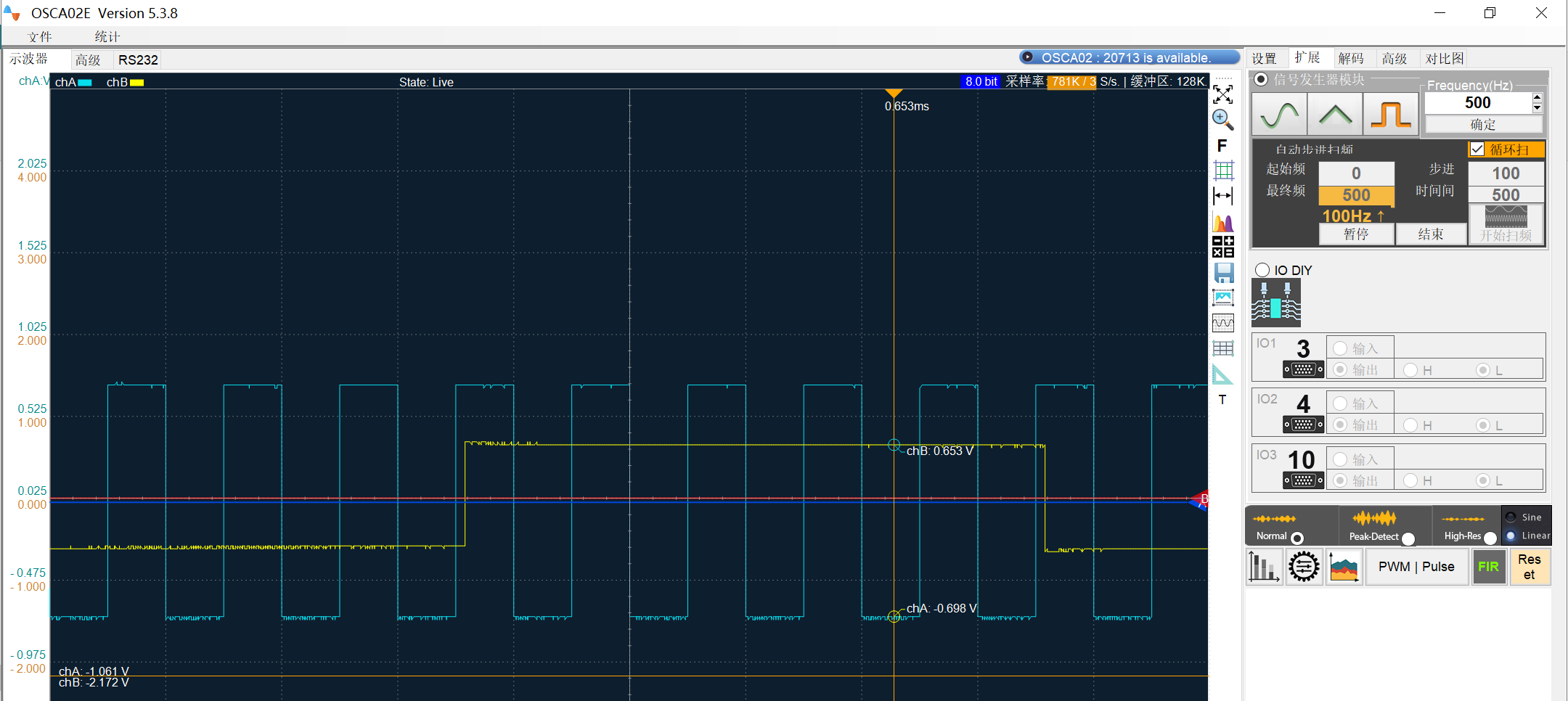

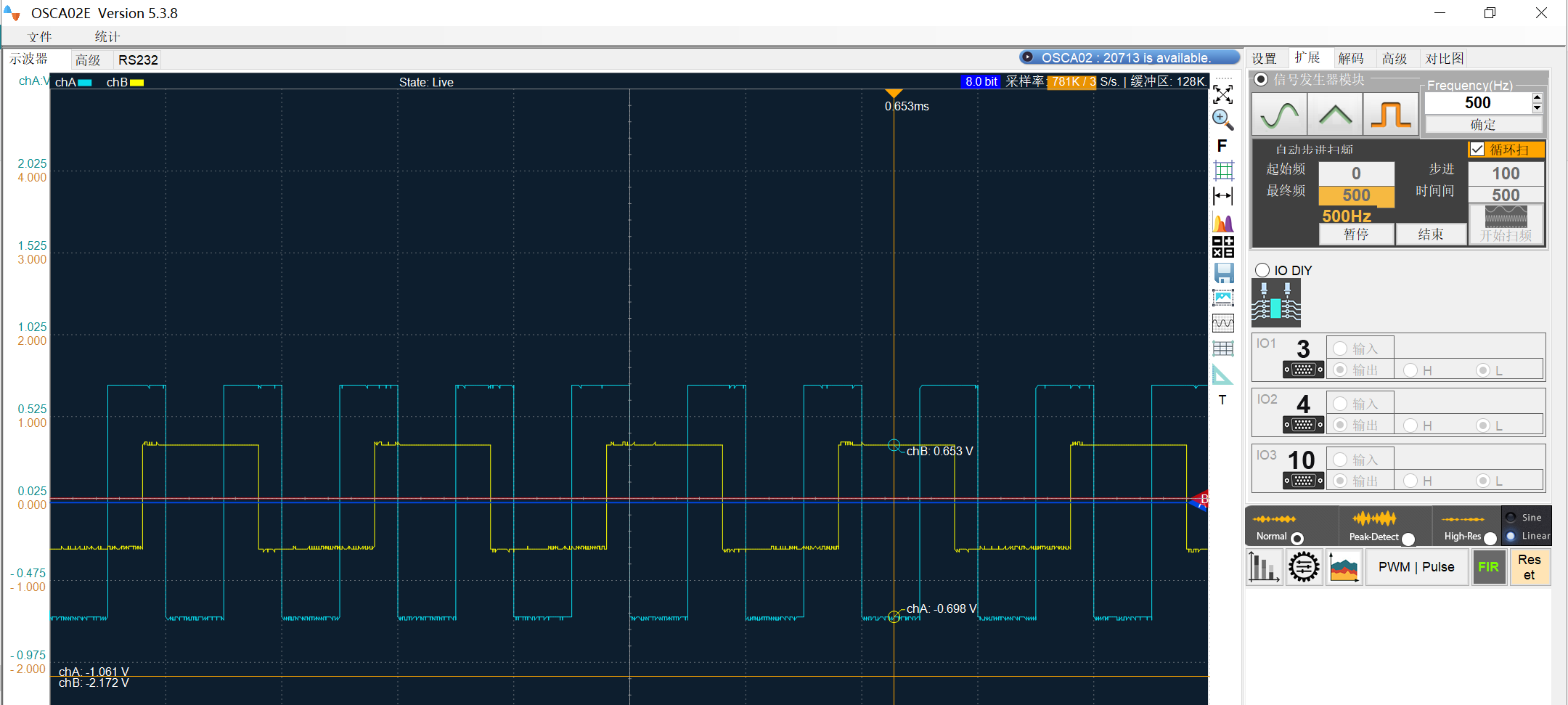

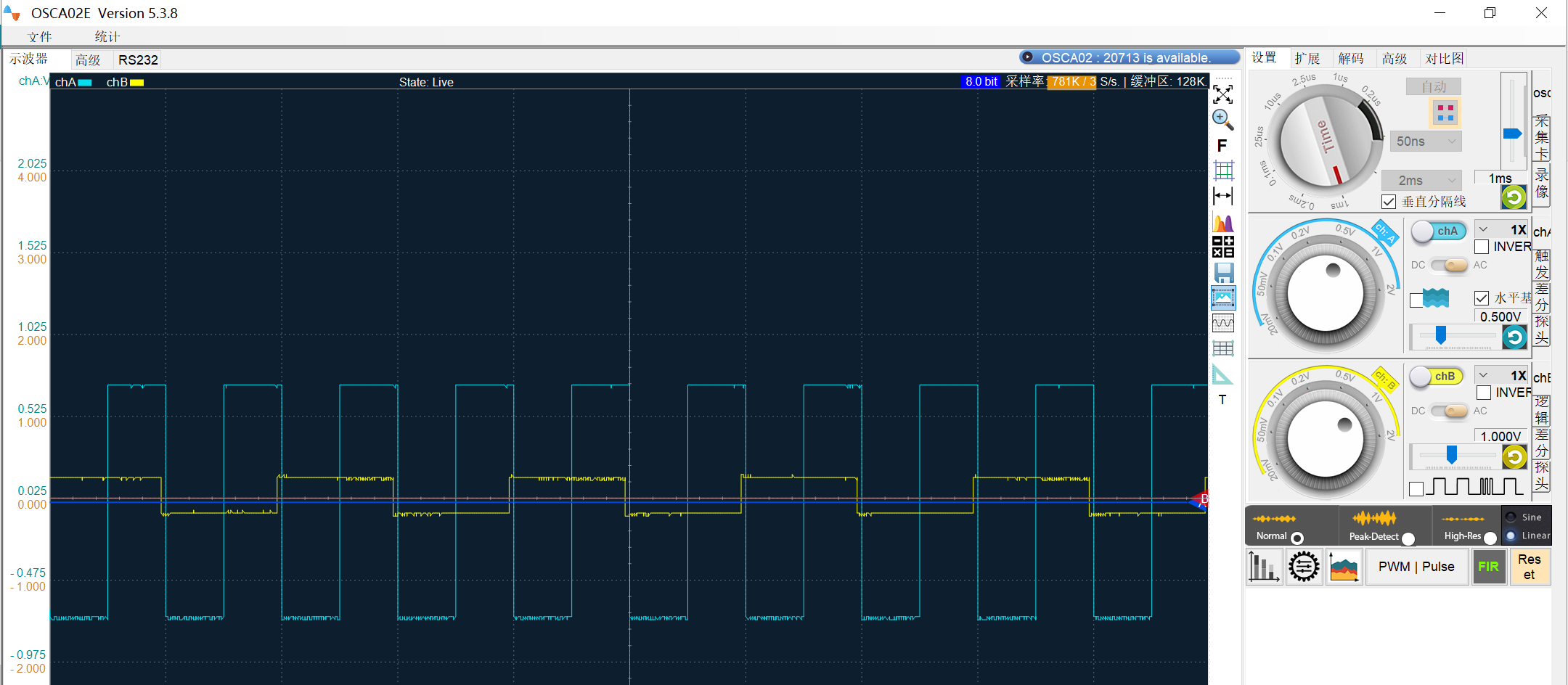

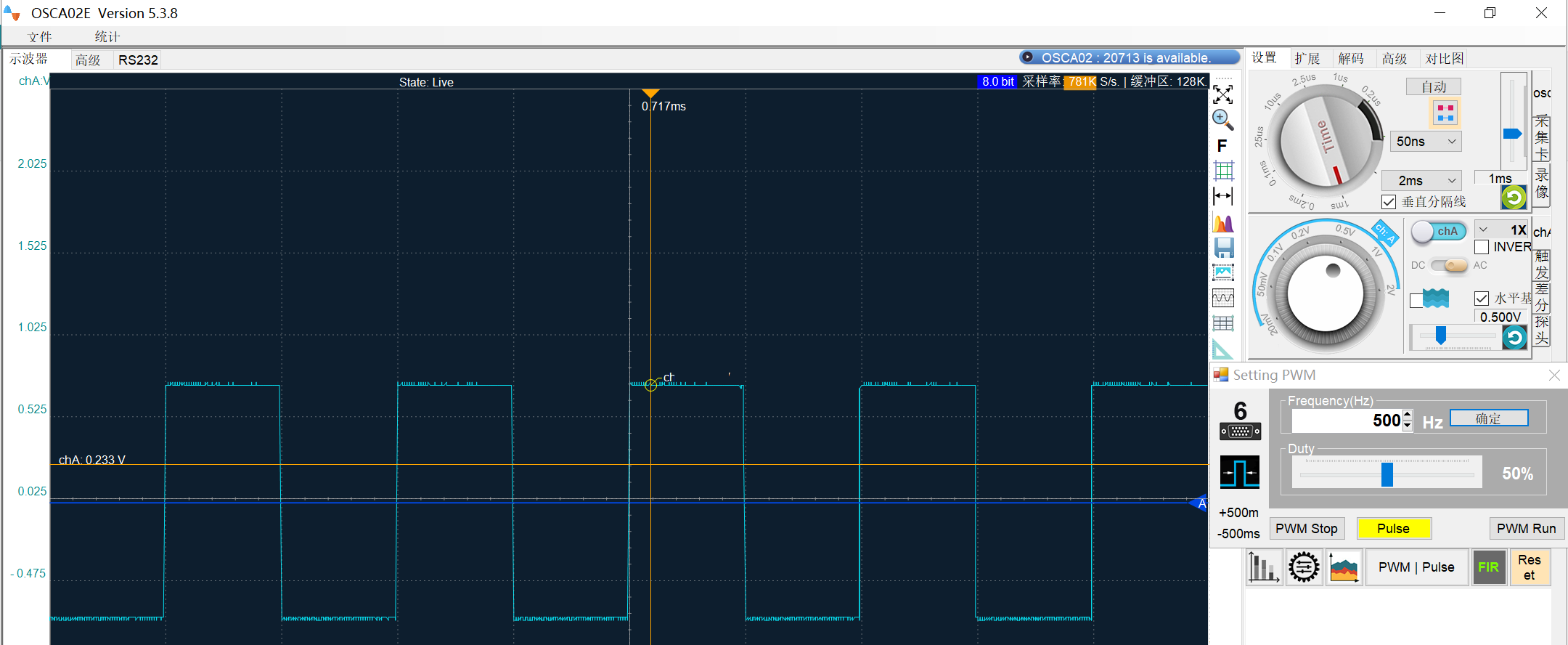

## 四、信号发生器扩展模块的使用 信号发生器模块的链接还是比较方便的,不过需要注意示波器上有2个可能的DE15 这样的扩展位置,分别标明是DE1(在正面,和探头插座挨着的)和DE2(在B型外壳的侧面,这一面只有这个东东,A型外壳没有这个东东!)。 因为模块VGA-DE15接口是防呆的,插进去就好,如下图所示 ![连接图0](https://cf02.ickimg.com/bbsimages/202105/0da1ef66be34feb60b26fc40c52b0b98.jpg "连接图0") 当然还需提前把输出线接好,此外,为了测试,需要接上探头,这时探头需要同时接上`地`和`信号`2个点,接线方法具体如下图所示 ![连接图1](https://cf02.ickimg.com/bbsimages/202105/6be501e04f5f06b69e7a7c278b49ba2b.jpg "连接图1") 为了对比观察信号,我把ChA探头接了上次提到的自检方波信号,ChB探头接信号发生器输出信号 在虚拟示波器软件中需要打开扩展标签页来启用信号发生器扩展模块,如下图所示 ![](https://cf02.ickimg.com/bbsimages/202105/de44c75cba2f8871d5145d4d157dcf9a.png) 这里选择了方波信号,频率设置为自检信号的一半,为500Hz,看一下对比展示: ![](https://cf02.ickimg.com/bbsimages/202105/4662c7860e83d536b5d85a26d40b9b4b.png) 信号发生的幅度可以用发生器模块上的旋钮进行调整,如下图所示效果: ![](https://cf02.ickimg.com/bbsimages/202105/88b73b5719484c21f761c3f49a52c234.png) 信号发生的波形则需要在虚拟软件的扩展页相应位置调整,比如下面分别是三角波和正弦波效果: ![](https://cf02.ickimg.com/bbsimages/202105/d16428ec3533a3d1dfb7795861298d95.png) ![](https://cf02.ickimg.com/bbsimages/202105/4b81efa6bd6dbcd27a49b02e1867dc50.png) 这里还可以调整信号发生的波频率周期变化的情况,以模拟一些波形频率变化场景,以用于具体的测试,比如下面几图,就是频率以100Hz梯度循环变化时分别截取到的图形: ![](https://cf02.ickimg.com/bbsimages/202105/a80d717d304373b86312cf4c37d37519.png) ![](https://cf02.ickimg.com/bbsimages/202105/cd193709dbca81ce97bcfd2a90afb57c.png) ![](https://cf02.ickimg.com/bbsimages/202105/3f6f4a63e713163170879e1b55c39fcf.png) 总的来说,这个小小的扩展模块,对于一些需要输入信号的检测来说,还是比较方便试用的。可调整的地方不是太多,单都比较实用,对大多数情况来说也是足够的,而且操作比较明确简便。 ## 五、虚拟示波器软件功能的进一步体验 ### 一、自检方波的调整 虚拟示波器自检输出方波其实是可以调整的,它主要包括2个调整项,一个是频率,一个是占空比,如下图就是把频率调整为500Hz的情况: ![](https://cf02.ickimg.com/bbsimages/202105/eff82c799a387be7eac20cab100f7e69.png) 下面则在同样频率下,调整了占空比为70%(注意这个比率是指的空的比——低电平的占比)。 ![](https://cf02.ickimg.com/bbsimages/202105/2fbc402e43ec547b0251130cf99091a3.png) ### 二、信号处理、通道数学运算处理功能 这些功能的按钮是在中间那一小排图标中,比如通道信号数学运算就是`加减乘除`那个,可以对多个通道的输入进行相应计算来显示,主要有 相加、相减、相除、相乘计算等,这里显示了两个通道信号相加的情况: ![](https://cf02.ickimg.com/bbsimages/202105/96ccaa14556eb85dab1c5b0fdaa6074d.png) 图中蓝色是ChA,黄色是ChB,紫色就是二者相加的情况。 此外对信号功能处理显示还有FFT傅里叶变换、FIR处理等等,因为这些功能都是在比较特殊的测试应用中才会涉及,所以这里就不再详细介绍啦,不过官方视频介绍中也有相应功能的介绍。 ### 三、逻辑解码功能 其实虚拟示波器的逻辑信号处理能力还是不错的,ChB通道直接支持逻辑信号记录分析,此外整个还提供解码功能,它可以直接作为多种类型信号解码器用,使用也比较简单,就是选择通道,选择信号模式即可。主要支持的模式有最常见的几种模式: ![](https://cf02.ickimg.com/bbsimages/202105/72f04b0420c420e35ab4bb2c48c32d96.png) 此外根据不同的信号,还有进一步的设置,比如下图就是对于UART信号模式的: ![](https://cf02.ickimg.com/bbsimages/202105/52469922a9146e86bea29a331c36c48c.png) ### 四、录像功能 我觉得虚拟示波器比普通示波器,在功能方面最强的特色功能就是更方便的记录过程,这就是录像功能,这样就可以记录下测试过程,再仔细的分析。这款虚拟示波器的录像功能也很方便,可以设置采集记录的特性,存储位置等,通过重放来观看具体过程,而且整个操作也很简单。 ![](https://cf02.ickimg.com/bbsimages/202105/baf543f8abe09d72cf95ec203f131150.png) ## 后记与小结 其实本来我还打算试用一下手机来连这个示波器,想就是一个OTG转接问题吧,手机上软件也安装好了,结果一直显示不能认证授权,后与官方支持联系,才知道虽然都是OSCA02系列,但这里只有OSCA02F等原始标注了支持手机的才有类似功能,这款OSCA02S是没有这样功能的,官方说是因为二者其实底层硬件上有区别,所以这款不能支持,不过我想既然有这么大的根本功能区别,其实应该在型号上区分,比如支持手机的的型号为OSCM02系列,这样防止搞错。 至此,我的试用基本告一段落。总的来说,除了前面提到的一些小不满来说,这个USB示波器还是十分令人满意的,硬件小巧便携、软件虽然只有windows下的支持,界面上也有待优化(个人意见),但整体从功能上还是充分体现了作为示波器的能力,而且作为依托电脑的工具,可以进一步开发出普通示波器不方便的功能,如录像重现、信号处理等等。这表明这样的示波器可以作为广大电子技术工作或爱好者一个实用工具。
